Ръководство за експлоатация SIPLACE SX1/SX2 4 Поставяне и пуск в експлоатация От софтуерна верси я SR.710.0 Издание 12/2016 4.3 Поставяне на автомата 195 4.3.2 Повдигане и транспортиране на автомат а с моток ар 4 Фиг . 4…
4 Поставяне и пуск в експлоатация Ръководство за експлоатация SIPLACE SX1/SX2
4.3 Поставяне на автомата От софтуерна версия SR.710.0 Издание 12/2016
194
4.3 Поставяне на автомата
4.3.1 Предупредителни указания
4
4
4
4
4
ПРЕДУПРЕЖДЕНИЕ
Спазвайте валидните предписания за безопасност!
Само на техници на SIPLACE или на сертифицирани лица е позволено да поставят
и пускат в експлоатация автомата.
Спазвайте валидните предписания за безопасност за транспорта на тежки то-
вари.
ПРЕДУПРЕЖДЕНИЕ
Опасност от нараняване при монтажни работи от долната страна на автомата!
При монтажни работи от долната страна на автомата съществува опасност от нара-
няване.
Подсигурете автомата допълнително чрез подходящи мерки. Само мотокар
като опора не е допустим.
ПРЕДУПРЕЖДЕНИЕ
Опасност от нараняване при монтажни работи!
Грешно позициониране на порталите по време на монтажа ограничава свободата
на главата и може да доведе до наранявания.
Внимавайте за това, порталите да са позиционирани над областта за транспорт
на платки.
ПРЕДУПРЕЖДЕНИЕ
Настройка на височината на автомата!
За настройка на височината на автомата са необходими две лица:
– едното лице извършва необходимите монтажни работи
– другото лице наблюдава стабилността на позицията на повдигнатия авто-
мат при монтажа.
ПРЕДУПРЕЖДЕНИЕ
Опасност от притискане!
При транспорта на автомата съществува опасност от притискане на краката.
Носете специални подсилени обувки.
Ръководство за експлоатация SIPLACE SX1/SX2 4 Поставяне и пуск в експлоатация
От софтуерна версия SR.710.0 Издание 12/2016 4.3 Поставяне на автомата
195
4.3.2 Повдигане и транспортиране на автомата с мотокар
4

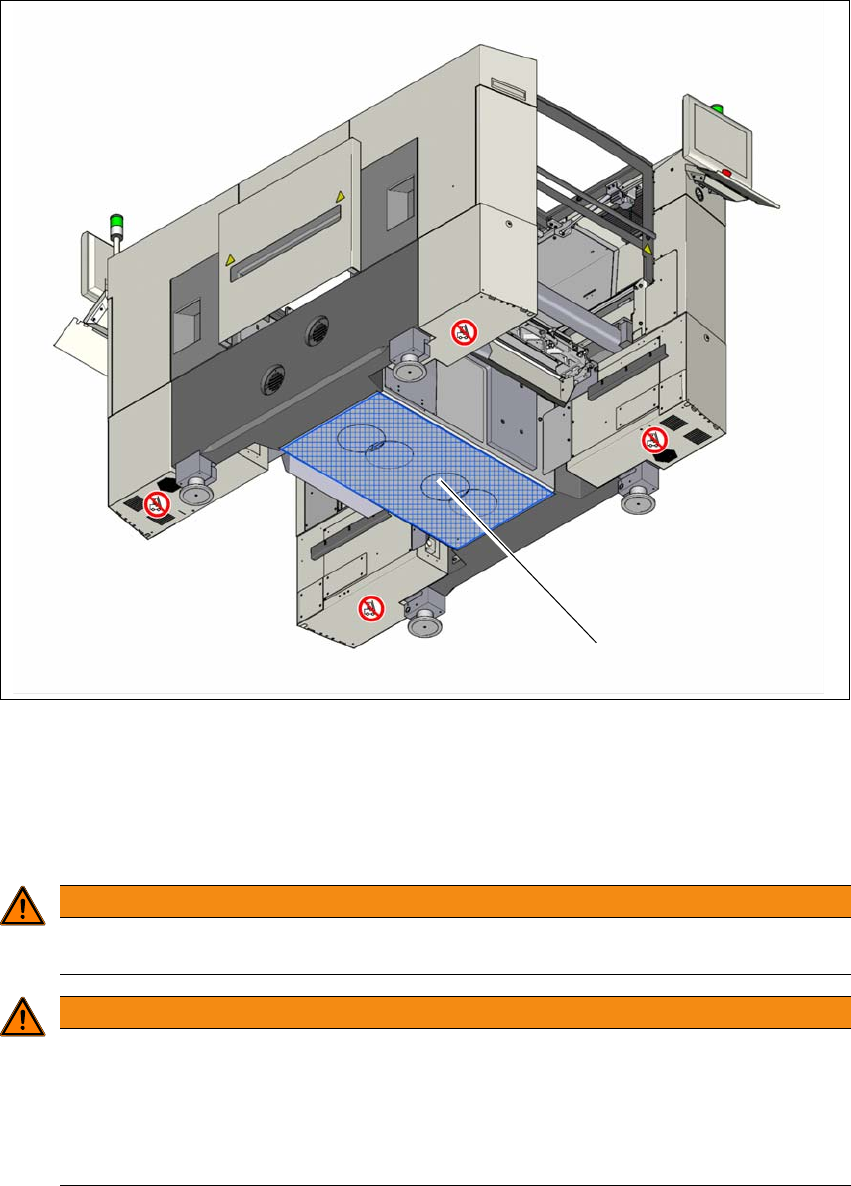

Фиг. 4.3 - 1 Опорна повърхност - вилици напречно на посоката на транспорт на платките
(1) Опорна повърхност за вилиците на мотокара
Позиционирайте мотокара напречно на посоката на транспорт на платките и разширете
вилиците дотолкова, че опорните повърхности на автомата равномерно да легнат
върху вилиците.
ПРЕДУПРЕЖДЕНИЕ
Обърнете внимание преди повдигането на автомата върху следните точки, за да
предотвратите невъзвратими щети по автомата:
ПРЕДУПРЕЖДЕНИЕ
Насочване на вилиците!
Обърнете внимание преди повдигането на автомата върху следните точки, за да
предотвратите невъзвратими щети по автомата:
– Вилиците трябва да са насочени успоредно на транспорт на платки.
– Вилиците трябва да са разположени в центъра на машината.
(1)
4 Поставяне и пуск в експлоатация Ръководство за експлоатация SIPLACE SX1/SX2
4.3 Поставяне на автомата От софтуерна версия SR.710.0 Издание 12/2016
196
4
4
4
4.3.3 Монтаж на допълнително монтиращите се части
При доставката на автомата мониторът, клавиатурата и известителната светлина са демон-
тирани. За монтажа процедирайте както следва:
– Монтирайте известителната светлина вижте раздел 4.3.3.2
, страница 197
– Монтирайте мониторите вижте раздел 4.3.3.3, страница 197
– Окачете държача на клавиатурата и свържете клавиатурата
4.3.3.1 Проверка и настройка на превключвателите на предпазните капаци
Проверете функцията на превключвателите на предпазните капаци (вижте 2.5.1 на
страница 66)
.
Ако е необходимо настройте превключвателите на предпазните капаци (вижте сервиз-
ното ръководство).
ПРЕДУПРЕЖДЕНИЕ
Опасност от увреждане в резултат на прекалено голямо разстояние между вилици-
те!
Увеличаване на разстоянието между вилиците, така че автоматът да бъде повдиг-
нат извън опорната област, може да доведе до деформиране на машинната рама и
до повреди на кабели и проводници.
Раздалечавайте вилиците само дотолкова, че те винаги да се намират в рам-
ките на опорната област от долната страна на машината (вижте Фиг. 4.1 - 3
,
страница 183
).
ПРЕДУПРЕЖДЕНИЕ
Опасност от повреда в резултат на едностранно натоварване!
Едностранно натоварване на краката на машината например в резултат на накла-
няне на автомата може да доведе до деформация на захващането на краката на
машината.
Внимавайте за това, че вилиците при повдигане на автомата трябва да бъдат
натоварени равномерно.
Използвайте твърда подложка между вилиците и автомата.
При повдигането на автомата трябва да има второ лице, което да наблюдава и
да се увери, че автоматът не се накланя настрани.
ПРЕДУПРЕЖДЕНИЕ
Опасност от увреждане!
Резбите за краката на машината в рамката на автомата могат да бъдат повредени
при търкане в земята или удари.
При транспортиране непременно внимавайте за това, всички крака на маши-
ната да се придвижват свободно над земята.
