4.3.6 Смяна на краката на машината (адаптери за височина)
Автоматът стои върху 4 машинни крака (адаптери за височина) (вижте Поз. 1 на Фиг. 4.3 - 2,
страница 199)
За различните транспортни височини на платките има съответстващите адаптери за висо-
чина.
4

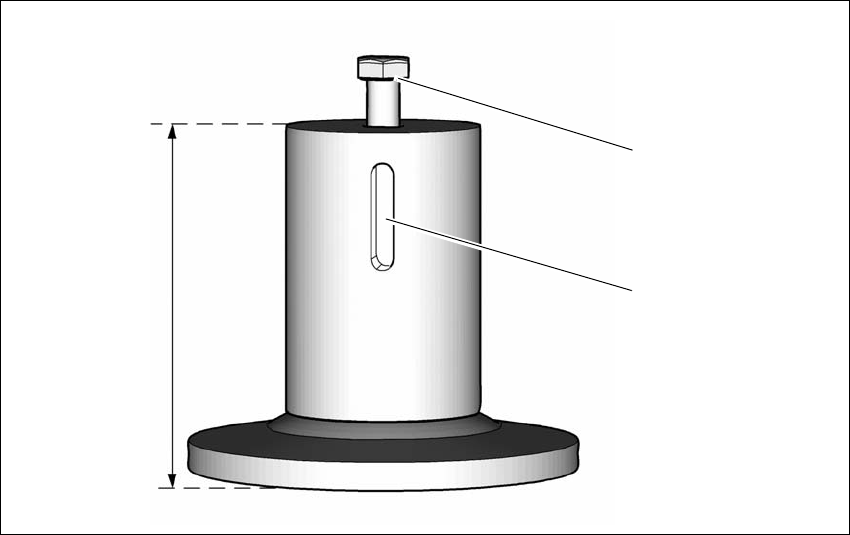

Фиг. 4.3 - 2 Адаптери за височина на автомата
(1) Шестостенен винт за настройка на височината
(2) Вдлъбнатина за подсигуряване срещу спускане (подсигуряващ винт)
(3) Различни размери на адаптерите за височина
– Адаптери за височина за транспортни височини на платките 900 (Артикул №
03067048-xx)
– Адаптери за височина за транспортни височини на платките 930 (Артикул №
03067046-xx)
– Адаптери за височина за транспортни височини на платките 950 (
Артикул №
03065876-xx)
(3)
(1)
(2)
4 Поставяне и пуск в експлоатация Ръководство за експлоатация SIPLACE SX1/SX2
4.3 Поставяне на автомата От софтуерна версия SR.710.0 Издание 12/2016
200
4
Фиг. 4.3 - 3 Машинни крака (адаптери за височина) на автомата
(1) 4 адаптера за височина - за различни височини
Вкарайте вилиците на мотокара под автомата. За целта вижте 4.3.2, на страница 195.
Повдигнете автомата с мотокара на височина около 35 cm. Така можете да издърпате
адаптерите за височина надолу.
(1)
(1)
(1)
Ръководство за експлоатация SIPLACE SX1/SX2 4 Поставяне и пуск в експлоатация
От софтуерна версия SR.710.0 Издание 12/2016 4.3 Поставяне на автомата
201
4
Фиг. 4.3 - 4 Адаптери за височина - настройка на височината
4
(1) Винт за настройка за регулиране на височината
(2) Подсигуряващ винт
(3) Адаптер за височина
(4) Фиксиране
(5) Фиксиращ винт
Разхлабете подсигуряващия винт (2). Подсигуряващият винт подсигурява адаптера за
височина и предотвратява незабавното падане след като фиксирането бъде разхла-
бено.
4
Разхлабете фиксиращия винт и извадете адаптера за височина надолу.
ПРЕДУПРЕЖДЕНИЕ
Опасност от нараняване!
След разхлабването на фиксирането, въпреки подсигуряването с винта без глава,
адаптерът за височина може да падне в жлеба и да доведе до наранявания на ръ-
цете и краката.
Дръжте адаптера за височина здраво и го подсигурете така, че да не може да
падне.
Пазете ръцете и краката си.
(3)
(1)
(2)
(4)
(5)
