4 Поставяне и пуск в експлоатация Ръководство за експлоатация SIPLACE SX1/SX2 4.3 Пос тавяне на автомата От софтуерна версия SR.710.0 Издание 12/2016 202 Провере те при новия адаптер за вис очина , дали винтът за регу …
Ръководство за експлоатация SIPLACE SX1/SX2 4 Поставяне и пуск в експлоатация
От софтуерна версия SR.710.0 Издание 12/2016 4.3 Поставяне на автомата
201
4

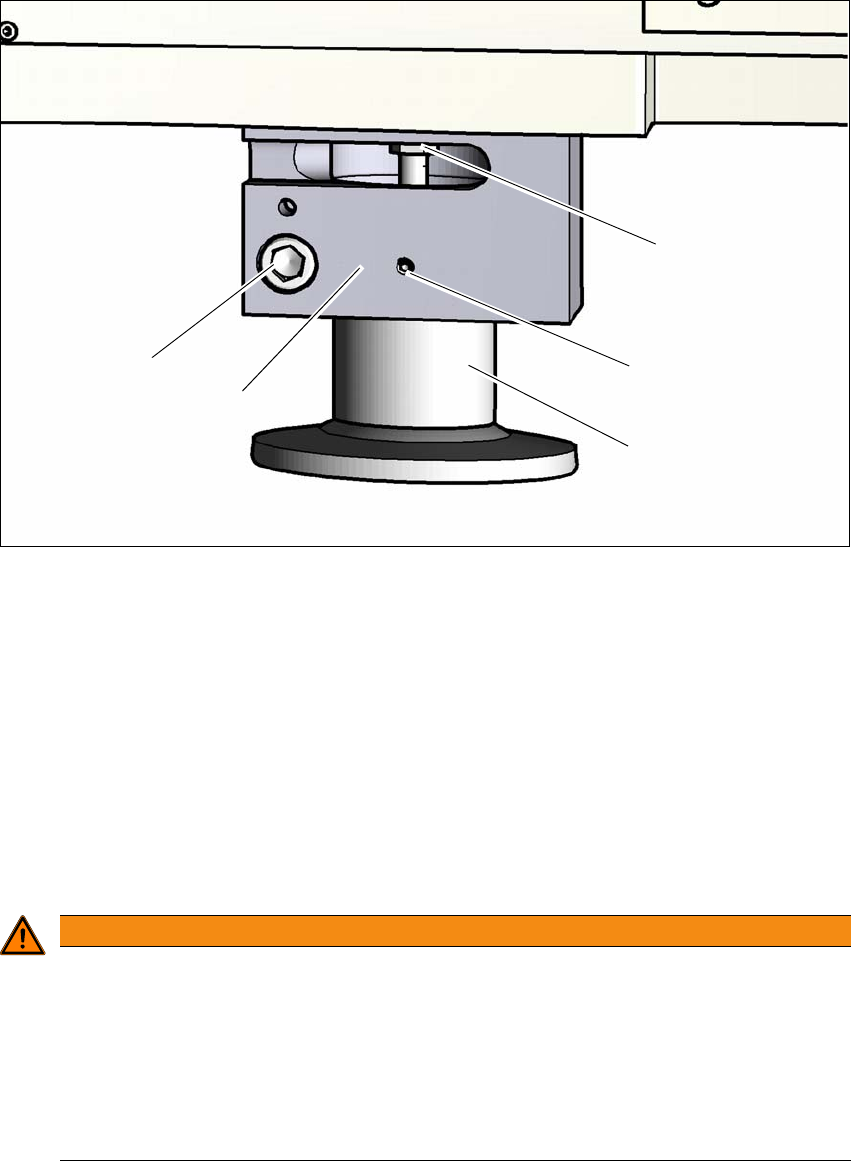

Фиг. 4.3 - 4 Адаптери за височина - настройка на височината
4
(1) Винт за настройка за регулиране на височината
(2) Подсигуряващ винт
(3) Адаптер за височина
(4) Фиксиране
(5) Фиксиращ винт
Разхлабете подсигуряващия винт (2). Подсигуряващият винт подсигурява адаптера за
височина и предотвратява незабавното падане след като фиксирането бъде разхла-
бено.
4
Разхлабете фиксиращия винт и извадете адаптера за височина надолу.
ПРЕДУПРЕЖДЕНИЕ
Опасност от нараняване!
След разхлабването на фиксирането, въпреки подсигуряването с винта без глава,
адаптерът за височина може да падне в жлеба и да доведе до наранявания на ръ-
цете и краката.
Дръжте адаптера за височина здраво и го подсигурете така, че да не може да
падне.
Пазете ръцете и краката си.
(3)
(1)
(2)
(4)
(5)
4 Поставяне и пуск в експлоатация Ръководство за експлоатация SIPLACE SX1/SX2
4.3 Поставяне на автомата От софтуерна версия SR.710.0 Издание 12/2016
202
Проверете при новия адаптер за височина, дали винтът за регулиране на височината
(1) се движи лесно. При нужда развийте винта и гресирайте резбата му с грес To pa s
NCA 52.
За да може адаптерът за височина лесно да се избутва във фиксирането (4), греси-
райте адаптера за височина в областта на фиксирането с грес Topas NCA 52.
За желаната транспортна височина на платките използвайте подходящия адаптер за
височина.
Вкарайте адаптера за височина така във фиксирането, че жлебът да влезе във фикси-
ращия винт (2).
Леко затегнете фиксиращия винт (2).
Леко затегнете фиксиращия винт (5), така че адаптерът за височина по възможност да
остане подвижен без луфт в посока Z.
Монтирайте и другите 3 адаптера за височина, процедирайки по същия начин.
Сега внимателно снижете автомата с помощта на мотокара, докато адаптерите за ви-
сочина равномерно докоснат пода. Второ лице трябва във всеки случай да контролира
стабилното положение на автомата по време на процеса на снижаване. При нужда фи-
ксирането на адаптерите за височина трябва да се разхлаби още малко.
При всеки адаптер за височина настройте винтовете за регулиране на височината с
двойния гаечен ключ с размер 20, за да постигнете съответната транспортна височина.
Нивелирайте автомата в посоки Х и Y с помощта на нивелира на машината.
4
Затегнете фиксиращия винт с въртящ момент от 130 Nm.
УКАЗАНИЕ
Описанието за нивелирането в посоки Х и Y на автомата ще намерите в раздел
4.3.9
, страница 207.
Ръководство за експлоатация SIPLACE SX1/SX2 4 Поставяне и пуск в експлоатация
От софтуерна версия SR.710.0 Издание 12/2016 4.3 Поставяне на автомата
203
4.3.7 Размери на разстоянието на машинните крака и неподвижните транс-
портни ръбове за платки
4.3.7.1 Размери на разстоянието на машинните крака на единичния транспорт на
платки
4

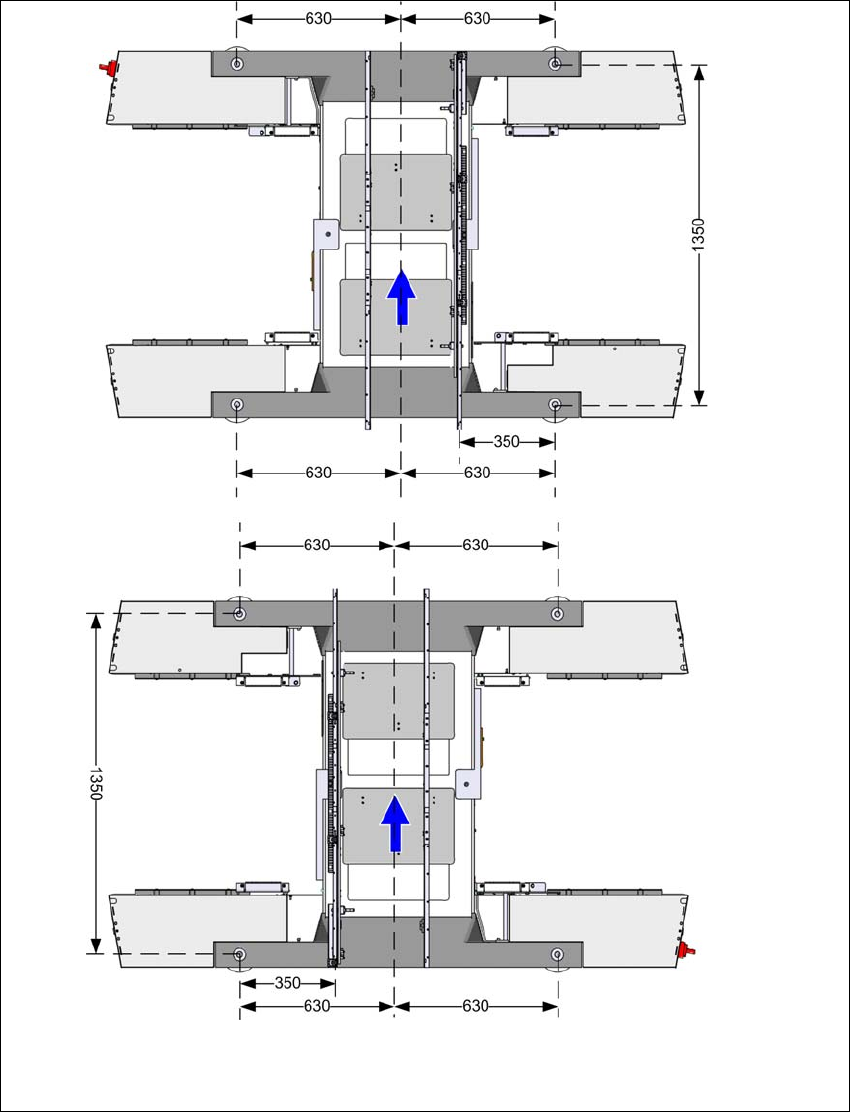

Фиг. 4.3 - 5 Размери на разстоянието на машинните крака на единичния транспорт на платки в милиме-
три
Неподвижна транспортна
странична шина в макси-
мална позиция отдясно
a
.
Неподвижна транс-
портна странична
шина в максимална
позиция отляво
a
.
a) Размерът зависи от позицията на неподвижната
транспортна странична шина. Всички размери са в
милиметри.
