4 Поставяне и пуск в експлоатация Ръководство за експлоатация SIPLACE SX1/SX2 4.3 Пос тавяне на автомата От софтуерна версия SR.710.0 Издание 12/2016 206 4.3.8 Интегриране на а втомат а в ли ният а Спазвайте общите пре…
Ръководство за експлоатация SIPLACE SX1/SX2 4 Поставяне и пуск в експлоатация
От софтуерна версия SR.710.0 Издание 12/2016 4.3 Поставяне на автомата
205
4.3.7.3 Размери на разстоянията на машинните крака на автомата и WPC5/WPC6
4

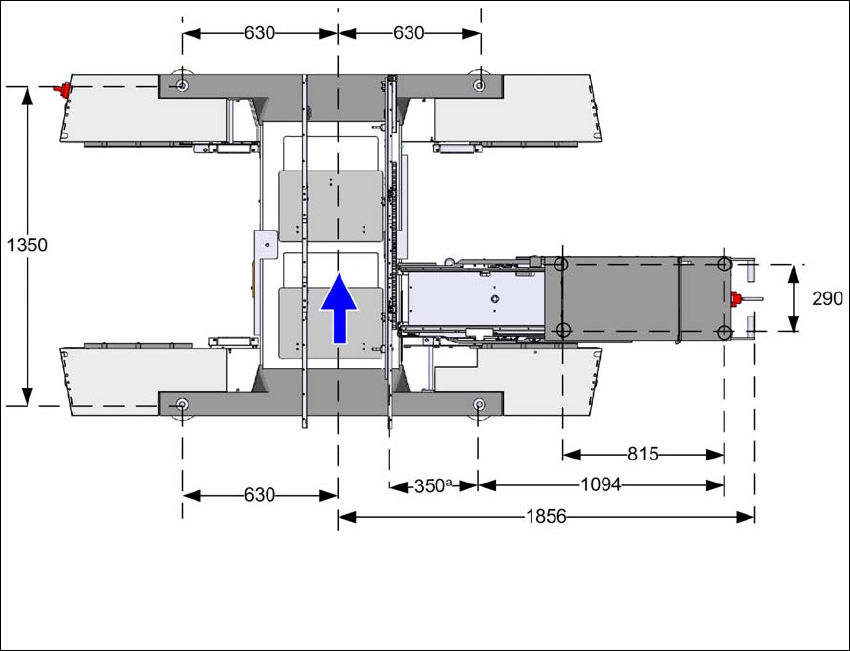

Фиг. 4.3 - 7 Размери на разстоянията на машинните крака на автомата и WPC5/WPC6 в милиметри
a) Размерът зависи от позицията на неподвижната
транспортна странична шина. Всички размери
са в милиметри.
4 Поставяне и пуск в експлоатация Ръководство за експлоатация SIPLACE SX1/SX2
4.3 Поставяне на автомата От софтуерна версия SR.710.0 Издание 12/2016
206
4.3.8 Интегриране на автомата в линията
Спазвайте общите предупредителни указания, които са описани в раздел 4.3.1, стра-
ница 194
.
Спазвайте предупредителните указания за транспортиране на автомата, които са опи-
сани в раздел 4.3.2
, страница 195.
Инструменти и помощни средства ще намерите в раздел 4.3.5, страница 198.
4.3.8.1 Центроване и настройка на автомата в линията
Повдигнете автомата с помощта на мотокара, докато машинните крака бъдат освобо-
дени от натоварване.
Определете транспортната височина на платките на автомата в линията и настройте
приблизителната височина с помощта на шестостенния винт за регулиране на височи-
ната.
При нужда монтирайте машинните крака за съответната транспортна височина на плат-
ките (вижте 4.3.6 на страница 199).
Позиционирайте автомата с мотокара върху празната локация в линията.
При това внимавайте за подравняването на транспортите на платки и проверете раз-
стоянието до предишния автомата.
4
4
Нивелирайте автомата с помощта на нивелира на машината в посоки Х и Y (вижте 4.3.9
на страница 207).
Нивелирайте подравняването на транспортите на платки с помощта на дългите спома-
гателни платки. При това поставете автомата в окончателната му позиция. Дългата спо-
магателна платка трябва да може сигурно и без да блокира да се мести през транспорта
за платки до следващата машина.
Проверете отново с помощта на нивелира на машината нивелирането в Х и Y посоки и
при нужда коригирайте настройката на височината на машинните крака.
Затегнете машинните крака с фиксиращия винт с въртящ момент от 130 Nm.
Ударете с чук по краката, за да проверете товароносимостта на машинните крака.
Проверете отново с помощта на нивелира на машината нивелирането в Х и Y посоки.
ПРЕДУПРЕЖДЕНИЕ
Опасност от увреждане!
Едностранно, бързо стъпване върху машинните крака води до деформация при фи-
ксирането на машинните крака.
Спускайте автомата бавно.
Ангажирайте второ лице да контролира това, всички машинни крака да стъпят
едновременно върху пода
Ръководство за експлоатация SIPLACE SX1/SX2 4 Поставяне и пуск в експлоатация
От софтуерна версия SR.710.0 Издание 12/2016 4.3 Поставяне на автомата
207
4.3.9 Нивелиране на автомата с помощта на нивелира на машината
4

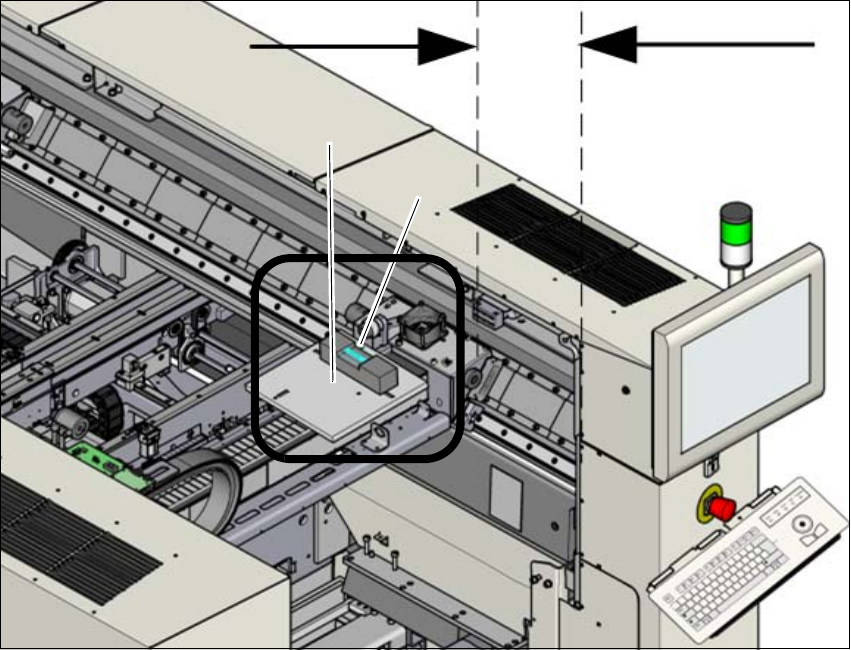

Фиг. 4.3 - 8 Настройка на автомата в Х и Y посоки - схема на измерването
Измерването се извършва при портал 1.
Избутайте портала в посока Y навътре. Разстоянието на двата буфера трябва да е
около 300 mm (или около 4-5 червени точки на линейното водене).
Поставете опорната плоча (1) върху портала така, че 3 опорни щифта да лежат върху
свободните повърхности между направляващата и магнитите. При това внимавайте за
това, 3-те опорни щифта да легнат равномерно.
Поставете нивелира на машината (точност на измерване от 0,02 mm) върху опорната
плоча и измерете на 3 места
– Нивелиране на оста Y от страната на свободния лагер и от страната на фиксирания
лагер.
– Нивелиране на оста Х в средата на Х портала. Държачът на главата трябва да стои
в средата на Х портала.
4
300 mm
(1)
(
2)
