4 Поставяне и пуск в експлоатация Ръководство за експлоатация SIPLACE SX1/SX2 4.3 Пос тавяне на автомата От софтуерна версия SR.710.0 Издание 12/2016 210 4.3.9.1 Нивелиране на ав том ата с транспортна та систем а с въ з …
Ръководство за експлоатация SIPLACE SX1/SX2 4 Поставяне и пуск в експлоатация
От софтуерна версия SR.710.0 Издание 12/2016 4.3 Поставяне на автомата
209
4

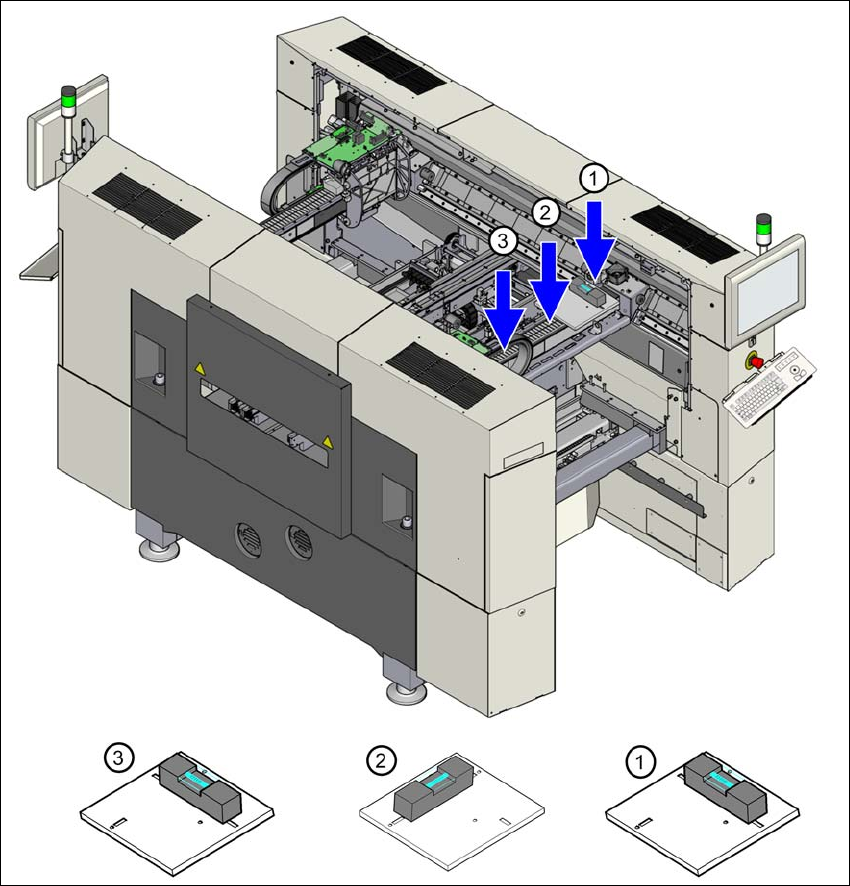

Фиг. 4.3 - 9 Точки за измерване на автомата
4 Поставяне и пуск в експлоатация Ръководство за експлоатация SIPLACE SX1/SX2
4.3 Поставяне на автомата От софтуерна версия SR.710.0 Издание 12/2016
210
4.3.9.1 Нивелиране на автомата с транспортната система с въздушни възглавници
Поставете четирите въздушни възглавници на транспортната система с въздушни въз-
главници под опорните точки на машинната рама.
Повдигнете автомата и го нивелирайте спрямо линията.
Проверете разстоянието до транспортната система за платки на съседния автомат. То
трябва да е между 1 mm и 3 mm.
Снижете автомата.
4
Фиг. 4.3 - 10 Опорни позиции за транспортната система с въздушни възглавници
(1) 4 опорни точки за транспортната система с въздушни възглавници
(1)
(1)
Ръководство за експлоатация SIPLACE SX1/SX2 4 Поставяне и пуск в експлоатация
От софтуерна версия SR.710.0 Издание 12/2016 4.3 Поставяне на автомата
211
4.3.10 Отстраняване на транспортните предпазители
Транспортните предпазители са завинтените върху линейните водачи. Всеки портал е по-
дсигурен с два транспортни предпазителя върху оста Х и оста Y.
Отстранете всички транспортни предпазители от порталните оси.
Ако автоматът SIPLACE се транспортира, за транспорта трябва да бъдат монтирани
транспортните предпазители.
4.3.11 Отстраняване на средството за защита от корозия от водещите шини
Автоматите при доставка се третират със средство за защита от корозия.
4
4
ВНИМАНИЕ
Намаляване на полезния живот на лагерите и водещите шини!
Ако средството за защита от корозия се смеси с греста за лагерите на осите, това
може да доведе до значително намаляване на полезния живот на лагерите и воде-
щите шини.
Отстранете средството за защита от корозия от всички оси и лагери, когато при
пуска в експлоатация за първи път придвижвате машинните оси.
Гресирайте всички оси и лагери с описаната в ръководството за поддръжка грес.
ВНИМАНИЕ
Опасност от разрушаване на лагерната грес!
Алкохолът разрушава лагерната грес във водещата количка.
При почистване водещите шини и измервателните елементи не допускайте по-
падането на алкохол във водещата количка.
