Ръководство за експлоатация SIPLACE SX1/SX2 4 Поставяне и пуск в експлоатация От софтуерна верси я SR.710.0 Издание 12/2016 4.4 Настройка на количката за компоненти към транспортната височина на платките 213 4.4.1 Предуп…
4 Поставяне и пуск в експлоатация Ръководство за експлоатация SIPLACE SX1/SX2
4.4 Настройка на количката за компоненти към транспортната височина на платкитеОт софтуерна версия SR.710.0 Издание 12/
2016
212
4.4 Настройка на количката за компоненти към транс-
портната височина на платките
Количката за компоненти може да се настройва с няколко лоста на следните височини за
транспорт на платките:
900 mm 4
930 mm (стандартна височина) 4
950 mm (SMEMA височина) 4
4

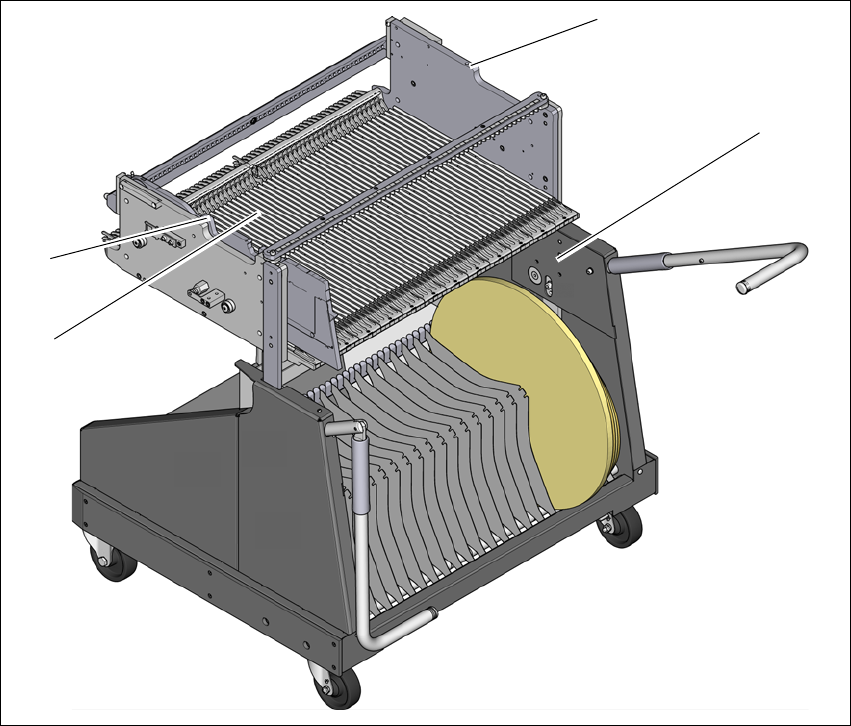

Фиг. 4.4 - 1 Количка за компоненти 60
(1) Отвори за транспортни височини за платки 900, 930 и 950 mm.
(2) Маса за компоненти
(3) Отвори M8 за закрепване на помощния елемент за монтаж
(1)
(2)
(3)
(3)
Ръководство за експлоатация SIPLACE SX1/SX2 4 Поставяне и пуск в експлоатация
От софтуерна версия SR.710.0 Издание 12/2016 4.4 Настройка на количката за компоненти към транспортната височина на
платките
213
4.4.1 Предупредителни указания
4
4.4.2 Инструменти и помощни средства
За настройката на височината на количката за компоненти се нуждаете от следните инстру-
менти и помощни средства:
– Помощен елемент за монтаж (Арт. № 03015976-xx)
– Повдигащо приспособление за повдигане на масата на количката за компоненти, това-
роносимост минимум 80 kg
4.4.3 Промяна на височината на количката за компоненти
4
Закрепете помощния елемент за монтаж с двата винта с вътрешен шестостен M8 x 50
към масата за компоненти. На разположение са два различни отвора за маса за компо-
ненти 60 и маса за компоненти 30.
Закачете куката на повдигащото приспособление в халката.
Развийте фиксиращите винтове и повдигнете масата за компоненти в желаната пози-
ция.
Монтирайте фиксиращите винтове и ги затегнете добре.
ПРЕДУПРЕЖДЕНИЕ
Настройка на височината на количката за компоненти от сертифицирани лица!
Само на техници на фирма ASM или на сертифицирани лица е позволено да на-
стройват височината на количката за компоненти.
За целта спазвайте валидните предписания за предотвратяване на инциденти.
Ако искате да настроите масата за компоненти по височина, свалете всички по-
даващи модули от масата за компоненти.
ПРЕДУПРЕЖДЕНИЕ
Опасност от увреждане!
Повдиганията и снижаванията на масата за компоненти могат да доведат до дефор-
мации.
Свалете всички подаващи модули от масата за компоненти.
За настройка на височината монтирайте помощния елемент за монтаж към ма-
сата за компоненти.
4 Поставяне и пуск в експлоатация Ръководство за експлоатация SIPLACE SX1/SX2
4.5 Настройка на водещия канал за празна лента към височината на компонентите От софтуерна версия SR.710.0 Издание 12/
2016
214
4.5 Настройка на водещия канал за празна лента към
височината на компонентите
Ако се използват подаващи модули, които обработват ленти с транспортна височина > 12
mm, тогава разделителната ламарина (1) трябва да бъде отстранена.
4

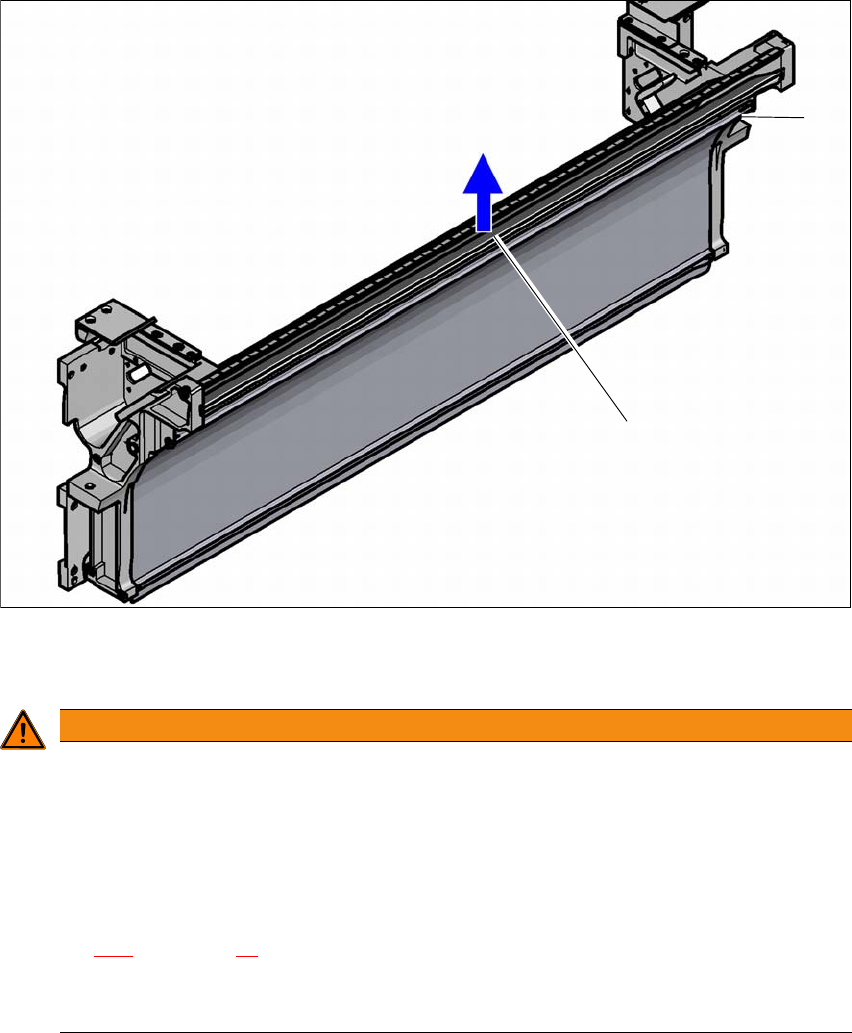

(1) Разделителна ламарина за ленти > 12 mm с възможност за демонтаж
(2) Фиксиращи винтове
4
Развийте фиксиращите винтове.
Извадете разделителната ламарина .
ПРЕДУПРЕЖДЕНИЕ
Отстраняване на разделителната ламарина!
За демонтажа на разделителната ламарина изключете автомата от главния
превключвател.
Откачете автомата от мрежовото захранване и подаването на въздух под наля-
гане.
Подсигурете автомата срещу повторно включване, както това е описано в раздел
2.10
, страница 93.
Изчакайте дотогава, докато работното налягане на устройството за рязане
спадне до 0 MPa.
(1)
(2)
