Ръководство за експлоатация SIPLACE SX1/SX2 5 Задачи на машина та От софтуерна верси я SR.710.0 Издание 12/2016 5.5 Потребителски интерфейс 231 5.5.1 По ле за стат у са В поле то за ста туса се пок азва актуалнот о с ъст…
5 Задачи на машината Ръководство за експлоатация SIPLACE SX1/SX2
5.5 Потребителски интерфейс От софтуерна версия SR.710.0 Издание 12/2016
230
5.5 Потребителски интерфейс
Потребителският интерфейс е разделен на описаните по-долу области.
Като пример тук виждате потребителския интерфейс в изгледа "Производство" на SX ма-
шина.

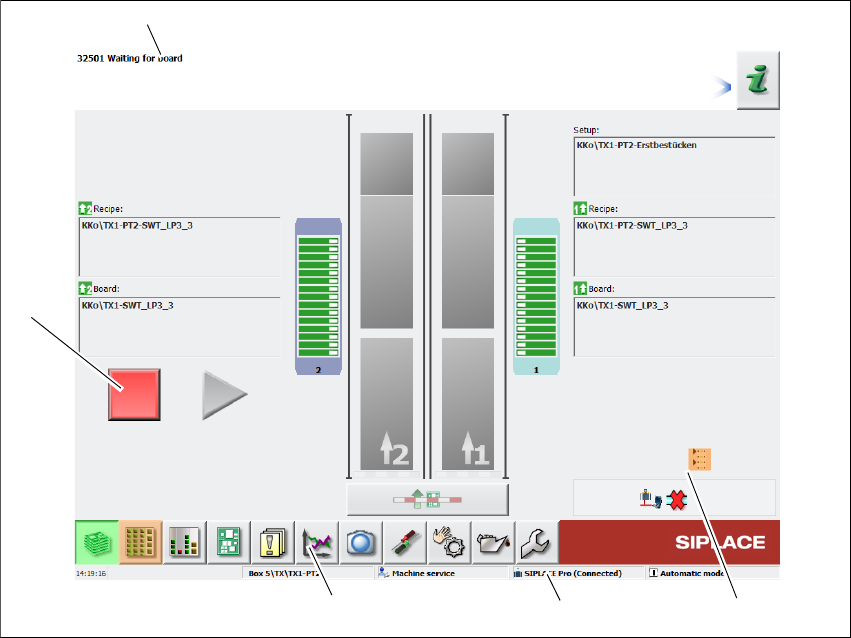

Фиг. 5.5 - 1 Компоненти на потребителския интерфейс в изглед "Производство" (пример със SIPLACE SX)
Легенда
(1) Поле за статуса (показание на статуса и грешки)
(2) Област за обработка / Област за показания
(3) Лента със символи
(4) Информационен ред
(5) Показание на променени конфигурации и допълнителни опции, напр. баркод режим
(1)
(2)
(3)
(4)
(5)
Ръководство за експлоатация SIPLACE SX1/SX2 5 Задачи на машината
От софтуерна версия SR.710.0 Издание 12/2016 5.5 Потребителски интерфейс
231
5.5.1 Поле за статуса
В полето за статуса се показва актуалното състояние на машината, последно възникналата
грешка и действието, което трябва да се изпълни.

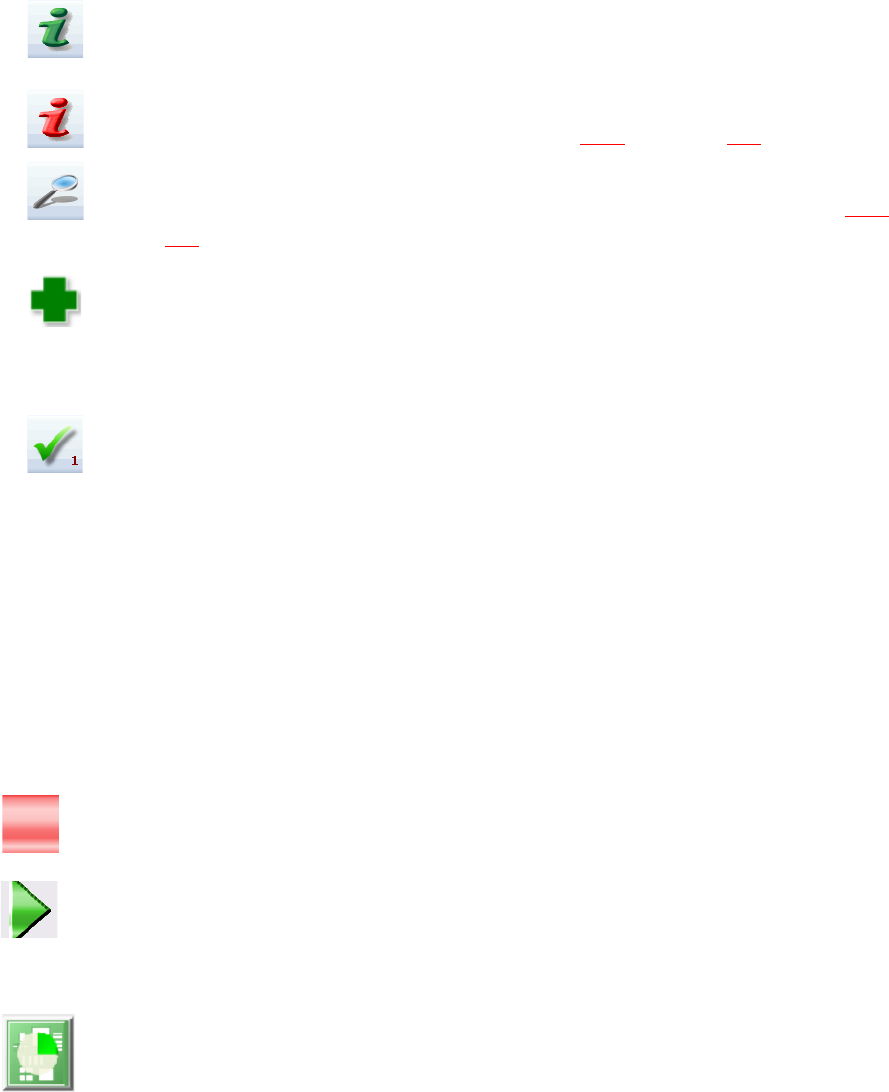

От дясната страна на полето за статуса се показват следните символи в зависимост от със-
тоянието:
(Зелено) Стартира зависещата от контекста помощ за актуалния изглед. Всички елементи
за обслужване на
изгледа се обясняват на кратко
(Червено) Стартира системата за помощ, която показва възможните причини за актуалната
грешка и мерките за отстраняване (вижте раздел 5.6.1
, страница 240).
Отваря диалогов прозорец, в който се показват източникът на грешката, текстът на съобще-
нието за грешка и датата с часа при възникването на грешката (вижте раздел 5.6.1
, стра-
ница 240
). От тук също може да се повика помощ за актуалната грешка.
Отваря детайлен изглед за текущата грешка. В този изглед могат директно да бъдат пови-
кани мерки за отстраняване на грешката (показва се само при определени съобщения за
грешка).
Изтрива актуално показваната грешка от полето за статуса.
5.5.2 Област за показания и обработка
В тази област се показват бутоните за настройка/задействане на функциите, обща инфор-
мация за платката, оборудването, партидата и други указания.
Чрез анимирани и разноцветно обозначени обекти се показват процеси или състояния
(напр. обработка, празна локация и т.н.).
В изгледа "Производство" (основен изглед) се сигнализират определени работни състояние
(обработка
, грешка и т.н.).
Спиране на обработката. Актуалния процес на монтиране се спира.
Продължаване на обработката. Монтирането на платки се стартира, респективно продъл-
жава.
Напредък
Напредъкът при монтирането се показва за всяка платка в диаграмния изглед.
5 Задачи на машината Ръководство за експлоатация SIPLACE SX1/SX2
5.5 Потребителски интерфейс От софтуерна версия SR.710.0 Издание 12/2016
232

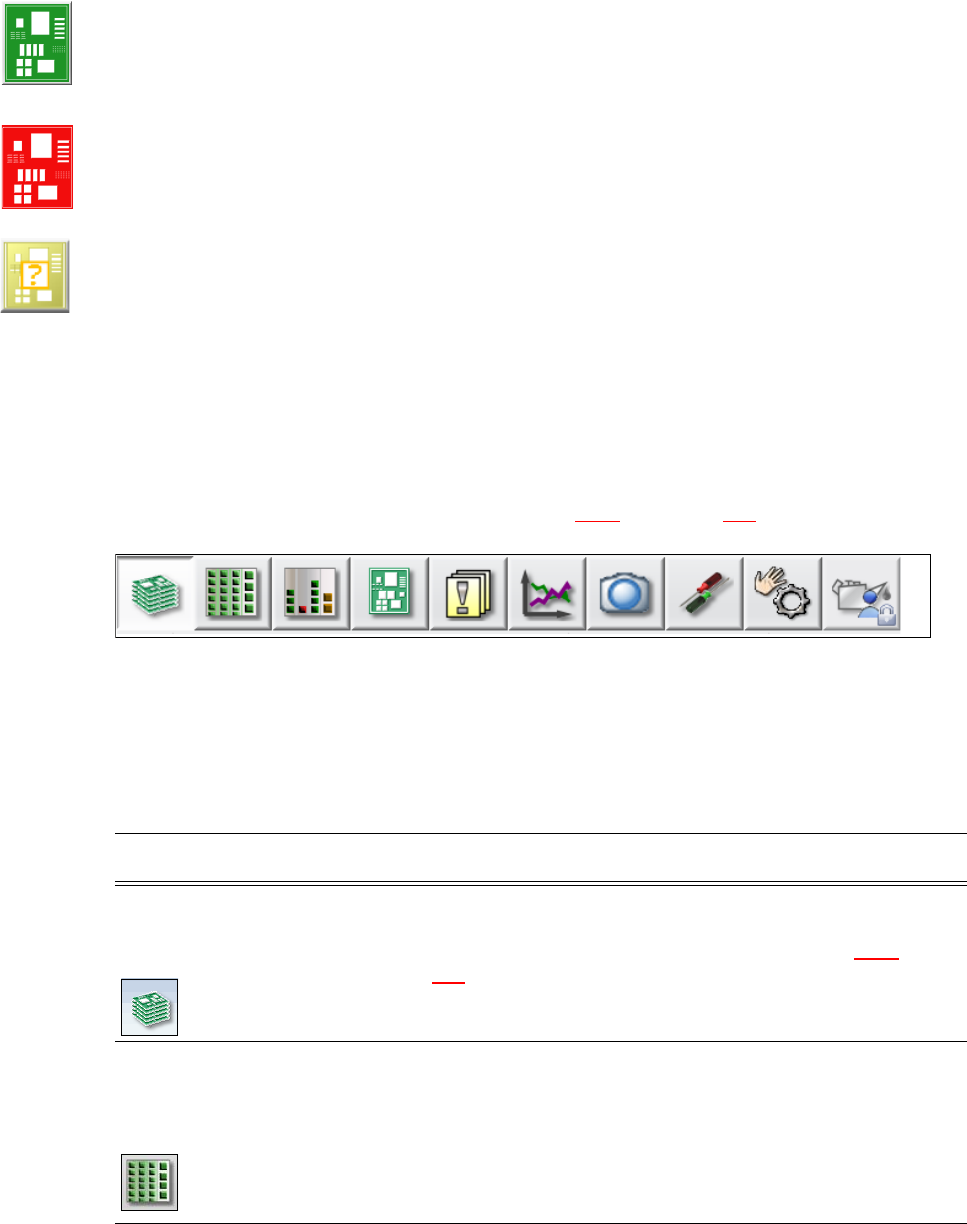

Платката се обработва
Платката е взета от системата и се обработва. Символът за платка се показва в тъмно зе-
лен цвят като бутон.
Обработката на платката прекъсната
Ако обработката е била прекъсната, символът за платка се показва в червен цвят.
Платката трябва да бъде проверена
Ако платката се намира в изходящата лента
и статусът на платката трябва да бъде прове-
рен от оператора, символът за платка се показва в жълт цвят.
5.5.3 Лента със символи
В лентата със символи се намират бутони за главните функции на софтуера на станцията.
С нея потребителският интерфейс може да се превключва в други изгледи и от там да се
използват допълнителни функции (вижте раздел 5.5.5
, страница 237).
5
Фиг. 5.5 - 2 Лента със символи
Бутоните варират в зависимост от конфигурацията и настроеното ниво за обслужване. Ня-
кои изгледи са на разположение само в по-високи нива за обслужване.
В следващата таблица накратко са описани бутоните и главните им функции.
5
Символ Изглед Описание
Производство
основен изглед)
Показание на статуса на машината за най-често изпълнявани-
те задачи по време на производството.
Показание на работните състояния, вижте раздел 5.5.2
, стра-
ница 231
.
Показание на локациите, име на оборудването, име на парти-
дата, промени на конфигурацията и допълнителни опции.
Подаващ модул,
компоненти и
дюзи
Оборудването може да се повиква по отделно за всяка от 4-те
локации.
Проверка и оборудване на подаващи модули, компоненти и
дюзи.
Обучение на форми на корпуса и форми на джобовете
на
компоненти.
Показание за проверката на нивото на пълнене.
