5 Задачи на машината Ръководство за експлоатация SIPLACE SX1/SX2 5.9 Извършване на контролен пуск От софтуерна версия SR.710.0 Издание 12/2016 254 5.9.4 Държа ч за допълнителна лен то ва ролка 5 Фиг . 5.9 - 2 Държа ч за …
Ръководство за експлоатация SIPLACE SX1/SX2 5 Задачи на машината
От софтуерна версия SR.710.0 Издание 12/2016 5.9 Извършване на контролен пуск
253
5
5.9.3 Проверка на поддържащите щифтове
Проверете позицията на поддържащите щифтове върху повдигащата маса:
– Внимавайте за това, поддържащите щифтове да не се сблъскват с компонентите
от долната страна на платките.
– Освен това внимавайте за това, поддържащите щифтове да не се сблъскват с
транспортните странични шини на транспорта на платки.
– За безопасно и автоматично позициониране на
поддържащите щифтове, ние пре-
поръчваме използването на опцията Smart Pin Support. За целта вижте раздел 6.16
,
страница 357
.
УКАЗАНИЕ
Прекалено ранно снаждане на лентите
Прекалено ранно снаждане на лентите при навиване на старата лента върху новата
ролка може да доведе до това, че новата ролка да се напълни прекомерно, лентата
да се изплъзне от ролката и да се закачи. Това води до грешки при взимането и по-
вишени времена на престой.
Снаждайте лентите своевременно, така че старата и новата ленти да не се за-
качват.
5 Задачи на машината Ръководство за експлоатация SIPLACE SX1/SX2
5.9 Извършване на контролен пуск От софтуерна версия SR.710.0 Издание 12/2016
254
5.9.4 Държач за допълнителна лентова ролка
5
Фиг. 5.9 - 2 Държач за допълнителна лентова ролка
(1) Държач за допълнителна лентова ролка, Артикул № 00141217-xx
(2) Приспособление за захващане за стойката
5
Подаващи модули от серия Х могат да обработват ленти безпроблемно, когато страничното
изместване между подаващия модул и лентовата ролка не е повече от 60 mm. Ако поради
предварително зададено оборудване максималното допустимо изместване не може да
бъде спазено, ние препоръчваме използването на стойката за допълнителна ролкова лента
(Поз. 1). Просто вкарайте стойката в
приспособлението за захващане (Поз. 2) и я премес-
тете дотогава, докато бъде паднато под максимално допустимото изместване от 60 mm. Ко-
личката за компоненти има общо 5 приспособления за захващане. Всяка стойка за лентови
ролки може да поеме 2 лентови ролки, така че могат да се позиционират до десет 15" (381
mm) лентови ролки над контейнера за лентата.
макс. 60 mm
(1)
(2)
Ръководство за експлоатация SIPLACE SX1/SX2 5 Задачи на машината
От софтуерна версия SR.710.0 Издание 12/2016 5.9 Извършване на контролен пуск
255
5.9.5 Поставяне на разделителните ламарини в контейнера за лента
Разделителната ламарина има различни ръбове и може да се постави по два начина в
контейнера за лента. При използването на вкарващите се оси разделителната лама-
рина сочи с отворите за вкарващите се оси нагоре (вижте Поз. 4 на Фиг. 5.9 - 3
). Ако не
използвате вкарващи се оси, заобленият ръб на разделителната ламарина сочи на-
горе (вижте Поз. 5 на Фиг. 5.9 - 3
).
Поставете разделителните ламарини така, както се вижда на Фиг. 5.9 - 3 и вземете под
внимание това, че най-малкото деление на контейнера за лента е деление от 2. По този
начин предотвратявате грешки при монтирането.
Проверете, дали разделителните ламарини заемат еднаква позиция на фиксиране при
трите водещи ленти. В противен случай разделителната ламарина се накланя или
огъва.
5

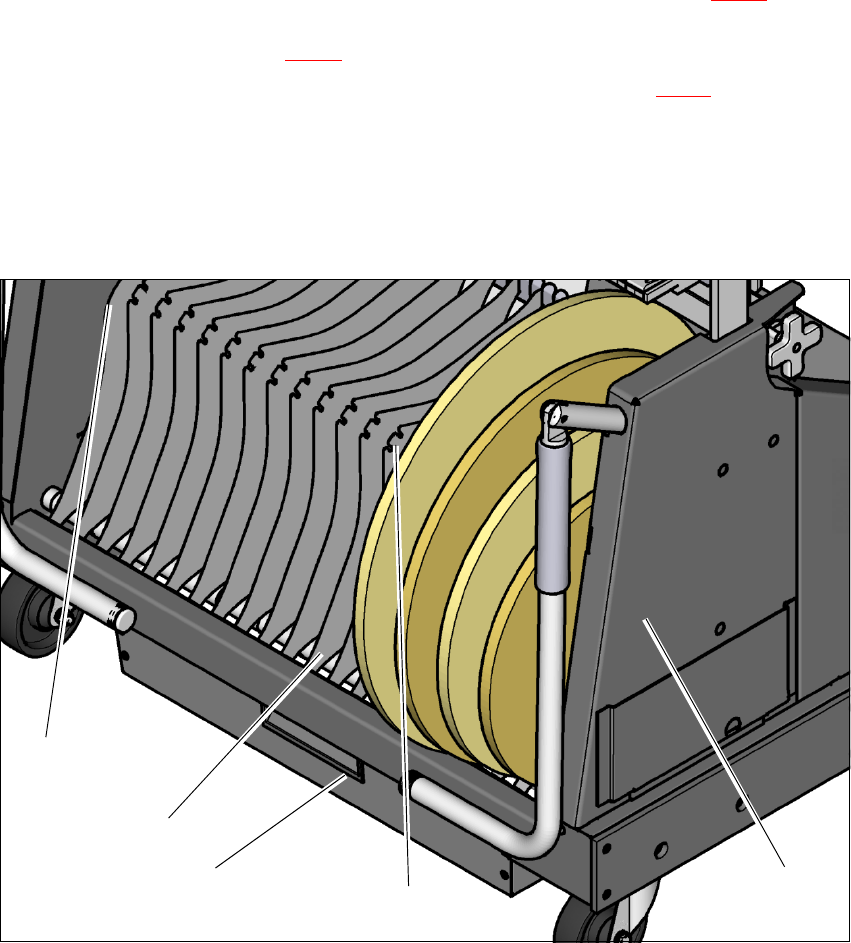

Фиг. 5.9 - 3 Разделителни ламарини в контейнера за лента
(1) Положение на разделителната ламарина, когато не се използват вкарващи се оси
(2) Водеща лента за разделителните ламарини
(3) Контейнер за отпадък от лентата
(4) Положение на разделителната ламарина, когато се използват вкарващи се оси
(5) Контейнер за лента
(1)
(5)
(2)
(3)
(4)
