5 Задачи на машината Ръководство за експлоатация SIPLACE SX1/SX2 5.10 Оборудване на подаващи модули От софтуерна версия SR.710.0 Издание 12/2016 260 Про дълже те внима те лно да местите по даващия мо дул , докато це нт…
Ръководство за експлоатация SIPLACE SX1/SX2 5 Задачи на машината
От софтуерна версия SR.710.0 Издание 12/2016 5.10 Оборудване на подаващи модули
259
5.10.3.2 Поставяне на Х подаващ модул върху масата с компоненти
5

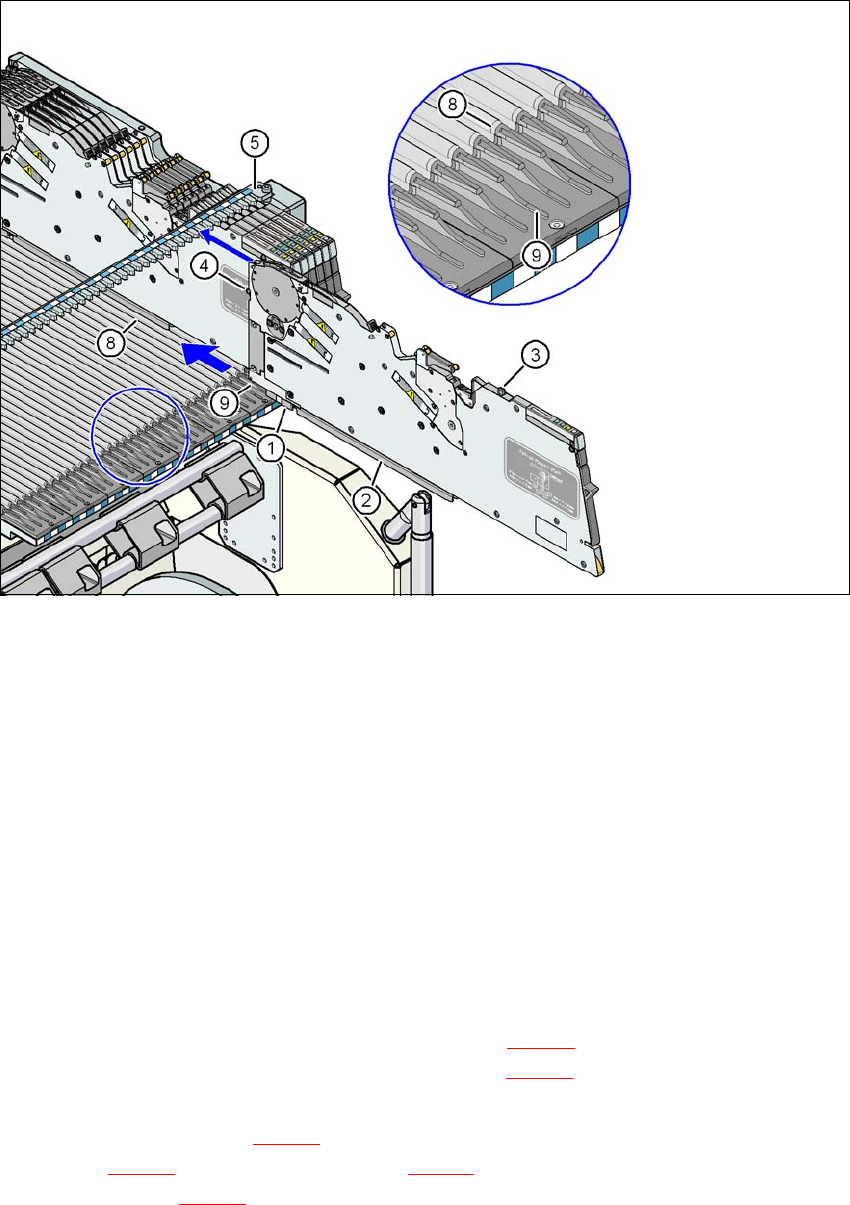

Фиг. 5.10 - 3 Поставяне на Х подаващ модул върху масата с компоненти
(1) Преден плъзгащ водач на Х подаващия модул
(2) Заден плъзгащ водач на Х подаващия модул
(3) Центроващ щифт "отзад" на Х подаващия модул
(4) Центроващ щифт "отпред" на Х подаващия модул
(5) Отвори в центроващата лента за захващане на центроващия щифт "отзад"
(6) Отвори за центроване на масата за компоненти за захващане на центроващия щифт
"отпред"
(7) Блокиращ палец
(8) Водещ профил на масата за компоненти (Ω-профил)
(9) Помощен механизъм за вкарване на подаващия модул
5
Поставете предния плъзгащ водач (Поз. 1 на Фиг. 5.10 - 3) на подаващия модул върху
помощния механизъм за вкарване (Поз. 9 на Фиг. 5.10 - 3
) на масата за компоненти.
Дръжте подаващия модул вертикално и го преместете по продължение на водещия
профил (Поз. 8 на Фиг. 5.10 - 3
) напред. Подаващият модул се плъзга с предния (Поз. 1
на Фиг. 5.10 - 3
) и задния (Поз. 2 на Фиг. 5.10 - 3) плъзгащ водач върху водещия профил
(Поз. 8 на Фиг. 5.10 - 3
).
5 Задачи на машината Ръководство за експлоатация SIPLACE SX1/SX2
5.10 Оборудване на подаващи модули От софтуерна версия SR.710.0 Издание 12/2016
260
Продължете внимателно да местите подаващия модул, докато центроващият щифт
"отпред" (Поз. 4 на Фиг. 5.10 - 3
, страница 259) влезе в отвора за центроване (Поз. 6 на
Фиг. 5.10 - 3
, страница 259).
При това внимавайте за центроващия щифт "отзад" (Поз. 3 на Фиг. 5.10 - 3, страница
259
) на подаващия модул. Той трябва безпроблемно да се плъзне в отвора (Поз. 5) на
лентата за центроване, защото в противен случай подаващият модул няма да стои вер-
тикално върху масата с компоненти и няма да бъде поставен правилно върху водещия
профил (Поз. 8 на Фиг. 5.10 - 3
, страница 259).
В ограничителната позиция на подаващия модул блокиращият палец (Поз. 7 на Фиг.
5.10 - 3
, страница 259) се към блокиращата ролка на подаващия модул. Ако сте забра-
вили да приберете дръжката за изваждане (Поз. 1 на Фиг. 5.10 - 2
, страница 258), след
няколко секунди статус показанието на полето за обслужване на подаващия модул
светва в червено. На LCD дисплея се появява съобщението за грешка "Handle --->>"
(вижте Фиг. 5.11 - 1
, страница 267).
Приберете дръжката за изваждане (Поз. 1 на Фиг. 5.10 - 2, страница 258). Статус
показанието на подаващия модул сега светва зелено и подаващият модул е готов
за работа. На LCD дисплея отново могат да се отчетата номерът на пътеката и ши-
рината на транспортната стъпка.
5.10.4 Поставяне на лентата за компоненти на Х подаващия модул
5.10.4.1 Проверка на X лентов подаващ модул
Когато поставяте лентата в подаващия модул, първо проверете, дали компонентите се
намират в областта на прозореца за взимане (Поз. 2 на Фиг. 5.10 - 5
, страница 262).
Във всеки случай отстранете евентуално наличните компоненти, защото те могат да
доведат до проблеми.
5.10.4.2 Подготовка за поставяне на лентата с компоненти
Проверете, дали лентата има в началото си прав отрязан ръб.
Ако транспортните отвори са скъсани или пречупени, тогава отрежете тази част от лен-
тата.
Освен това внимавайте за това, върху покривното фолио да няма закрепени залеп-
ващи ленти.
Изтеглете от лентата около 30 cm покривно фолио, ако при това няма да бъде освобо-
дени компоненти.
Ръководство за експлоатация SIPLACE SX1/SX2 5 Задачи на машината
От софтуерна версия SR.710.0 Издание 12/2016 5.10 Оборудване на подаващи модули
261
5
Скъсете лентата с вече освободените джобове за компоненти с около 3 cm.
Отстранете компонентите от отворените джобове на лентата.
Прекарайте покривното фолио около предния ръб на лентата по продължение на
долната страна на лентата.
5.10.4.3 Поставяне на лентата на Х подаващия модул
5
Фиг. 5.10 - 4 Поставяне на лентата за компоненти
(1) Входящ отвор на лентовия водещ канал
(2) Поле за обслужване
(3) Изходящ отвор на лентовия водещ канал
(4) Прозорец за взимане
(5) Лост за повдигане на прозореца за взимане
5
УКАЗАНИЕ
Предотвратяване загубата на компоненти
Ако няма налично достатъчно покривно фолио, използвайте SMD приспособле-
нието за вдяване на лента
за 8 mm лента:Артикул № 00355265-xx
за 12 mm лента:Артикул № 00356342-xx
