5 Задачи на машината Ръководство за експлоатация SIPLACE SX1/SX2 5.10 Оборудване на подаващи модули От софтуерна версия SR.710.0 Издание 12/2016 264 5 Фиг . 5.10 - 7 Прекарване на покривното фо лио до ко лелцата за натъп…
Ръководство за експлоатация SIPLACE SX1/SX2 5 Задачи на машината
От софтуерна версия SR.710.0 Издание 12/2016 5.10 Оборудване на подаващи модули
263
5
Фиг. 5.10 - 6 Поле за обслужване на подаващия модул (8 mm X до 88 mm X)
(1) Бутон НАПРЕД за транспортиране напред на лентата
(2) Бутон НАЗАД за транспортиране назад на лентата
(3) Бутон ФОЛИО за опъване на покривното фолио
Преместете лостчето (Поз. 5 на Фиг. 5.10 - 5, страница 262) напред, за да повдигнете
прозореца за взимане (Поз. 2 на Фиг. 5.10 - 5
, страница 262) в първата позиция на фи-
ксиране.
Извадете покривното фолио странично на прозореца за взимане напред и под прозо-
реца за взимане.
Върнете покривното фолио обратно, докато то застане до изтеглящия ръб (Поз. 3 на
Фиг. 5.10 - 5
, страница 262).
5
Върнете лостчето (Поз. 5 на Фиг. 5.10 - 5, страница 262) обратно, за да снижите прозо-
реца за взимане.
Прекарайте покривното фолио над лостчето за покривното фолио (Поз. 2 на Фиг. 5.10 -
7) до достигане на колелцата за натъпкване на покривно фолио (Поз. 1 на Фиг. 5.10 - 7).
УКАЗАНИЕ
Снижете прозореца за взимане едва тогава, когато покривното фолио застане
до изтеглящия ръб.
5 Задачи на машината Ръководство за експлоатация SIPLACE SX1/SX2
5.10 Оборудване на подаващи модули От софтуерна версия SR.710.0 Издание 12/2016
264
5
Фиг. 5.10 - 7 Прекарване на покривното фолио до колелцата за натъпкване на покривно фолио
(1) Колелца за натъпкване на покривни фолиа
(2) Покривно фолио
5
Върху полето за обслужване натиснете бутона ФОЛИО (Поз. 3 на Фиг. 5.10 - 6, страница
263
) дотогава, докато покривното фолио бъде опънато. Лостчето за покривното фолио
се накланя надолу и спира задвижващия мотор.
Отрежете лентата наравно в предния край на подаващия модул.
Ръководство за експлоатация SIPLACE SX1/SX2 5 Задачи на машината
От софтуерна версия SR.710.0 Издание 12/2016 5.10 Оборудване на подаващи модули
265
5.10.4.4 Опора на лентата за 8 mm X лентов подаващ модул
5

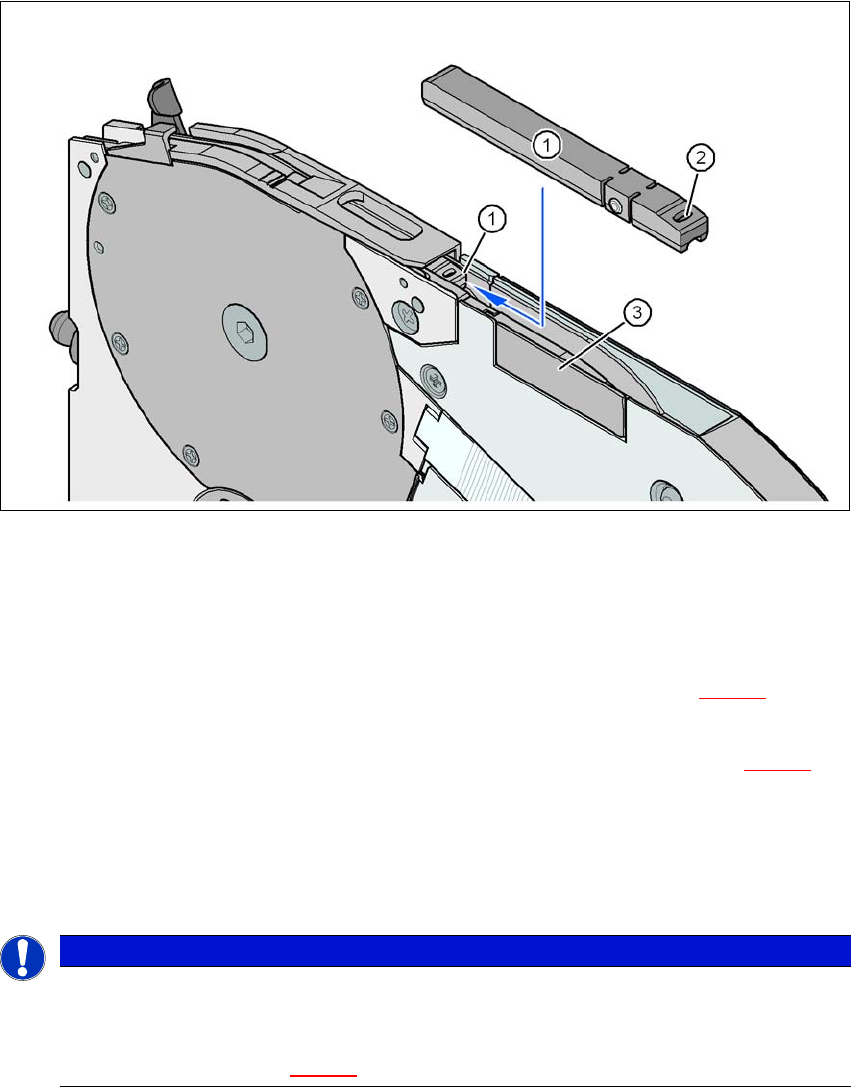

Фиг. 5.10 - 8 8 mm X лентов подаващ модул - опора на лентата и сензор за снаждане
(1) Опора на лентата, изваждаща се
(2) Овален отвор за опората на лентата
(3) Място на монтаж на сензора за снаждане
8 mm X подаващият модул е оборудван с опора на лентата (Поз. 1 на Фиг. 5.10 - 8
). При
нужда тя лесно може да бъде отстранена.
Вкарайте върха на часовникарска отвертка в овалния отвор (Поз. 2 на Фиг. 5.10 - 8) на
опората на лентата и извадете опората на лентата срещу посоката на транспортиране
на лентата.
При поставянето на опората на лентата внимавайте за това, тя да се фиксира в нейната
позиция по предназначение.
5
УКАЗАНИЕ
Константна Z височина на взимане и намаление на времето за корекции на височи-
ните на взимане
При всички компоненти от 0402 и по-малки винаги използвайте опората на лен-
тата (Поз. 1 на Фиг. 5.10 - 8
) в 8 mm X подаващия модул.
