5.11 Спазване на показанията на Х подаващия модул
5.11.1 Подаващи модули с LCD дисплей
Х подаващите модули (8 mm до 88 mm) имат за сигнализиране на работните състояние мно-
гоцветно статус показание (Поз. 6 на Фиг. 5.11 - 1
) и за показване на текстовете LCD дисплей
(Поз. 1 на Фиг. 5.11 - 1
).
5

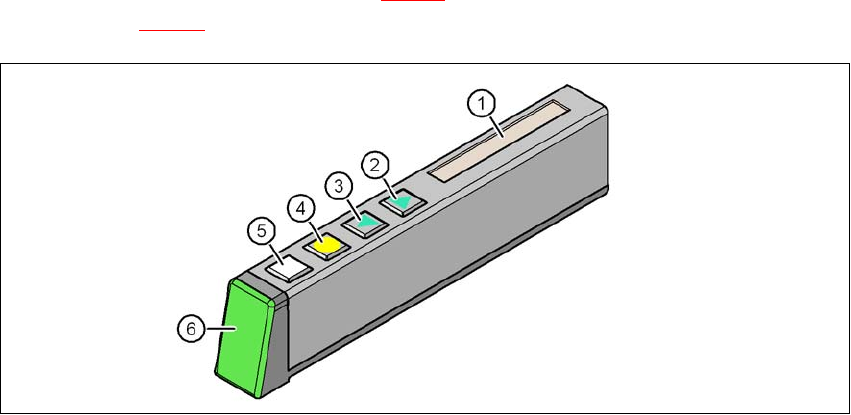

Фиг. 5.11 - 1 Бутони, LCD дисплей и статус показания на Х подаващ модул
(1) LCD дисплей
(2) Бутон НАПРЕД
(3) Бутон НАЗАД
(4) Бутон ФОЛИО
(5) Бутон НАСТРОЙКА
(6) Статус показание, многоцветно
5 Задачи на машината Ръководство за експлоатация SIPLACE SX1/SX2
5.11 Спазване на показанията на Х подаващия модул От софтуерна версия SR.710.0 Издание 12/2016
268
5.11.2 Подаващи модули със светодиодно показание
SIPLACE SmartFeeder имат за сигнализиране на работните състояние многоцветни светодиодни по-
казания за всяка пътека.
5

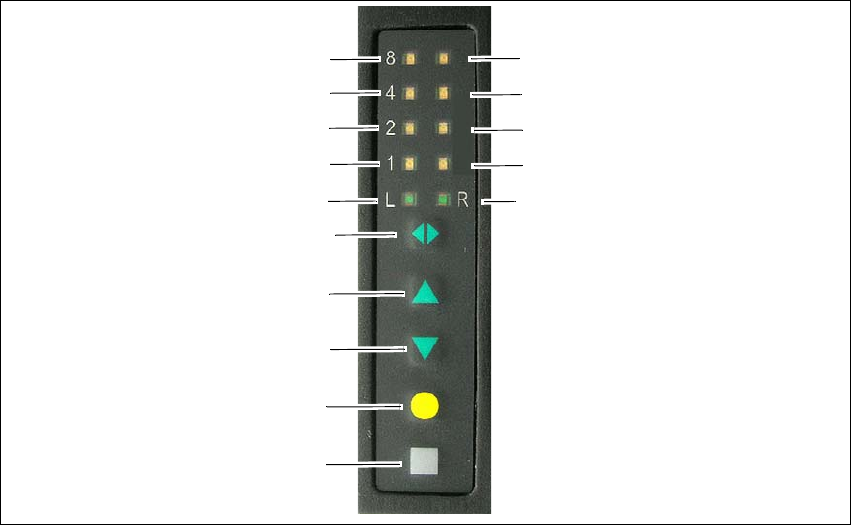

Фиг. 5.11 - 2 Бутони и статус показания: Пример за SIPLACE SmartFeeder 2x8 mm
(1) Бутон Настройка
(2) Бутон Фолио
(3) Бутон Назад
(4) Бутон Напред
(5) Бутон Смяна на пътеката между дясно и ляво
(6) Светодиод L лява пътека активна
(7) Светодиод 1 mm ширина на стъпката на лявата пътека
(8) Светодиод 2 mm ширина на стъпката на лявата пътека
(9) Светодиод 4 mm ширина на стъпката на лявата пътека
(10) Светодиод 8 mm ширина на стъпката на лявата пътека
(11) Светодиод R дясна
пътека активна
(12) Светодиод 1 mm ширина на стъпката на дясната пътека
(13) Светодиод 2 mm ширина на стъпката на дясната пътека
(14) Светодиод 4 mm ширина на стъпката на дясната пътека
(15) Светодиод 8 mm ширина на стъпката на дясната пътека
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
Ръководство за експлоатация SIPLACE SX1/SX2 5 Задачи на машината
От софтуерна версия SR.710.0 Издание 12/2016 5.11 Спазване на показанията на Х подаващия модул
269
5.11.3 Статус показание
– Зелено:
Подаващият модул е готов за работа и се съдържа в актуалното оборудване.
– Оранжев:
Сигнализира се предупреждение. Текстът на предупреждението се появява на LCD
дисплея.
– Червено:
Възникнала е грешна функция. Съобщението за грешка се извежда на LCD екрана.
– Изкл.:
Подаващият модул не се съдържа в актуалното оборудване.
5
5
5.11.4 LCD дисплей
В следващите таблици ще намерите формулировката на LCD дисплея, цвета и режима на
статус показанието, значението и мерките за отстраняване на грешки.
5.11.4.1 Предупреждения и корективни действия
5
УКАЗАНИЕ
"Изключен светодиод" само за съдържащи се в оборудването подаващи модули
Машинният контролер изключва статус показанието на онези подаващи модули,
които не се съдържат в оборудването.
Състоянието "Изключен светодиод" е налице само тогава, когато от системата за
програмиране е било изпратено задание към линията. То улеснява за оператора
контрола над подаващите модули, защото той трябва да внимава само за онези
по-
даващи модули, които се съдържат в оборудването.
УКАЗАНИЕ
Процес на оборудване: Активиране на светодиода на всеки подаващ модул
При самия процес на оборудване - няма информация за оборудването до станция-
та, няма изпратено задание от SIPLACE PRO до станцията/линията - светодиодът
при всеки подаващ модул се активират след поставянето. По този начин операторът
получава информация за това, дали всичко е в ред.
Текст на
LCD дисплея
Статус
показание
Значение Отстраняване на проблеми
Remove Foil
(Отстранете фо-
лиото)
Оранжев Била е избрана функция,
което не е допустима при
опънато покривно фолио
(лостът за фолиото е нати-
снат надолу).
Ако желаната функция трябва да бъде
изпълнена, извадете и отрежете фолио-
то от зъбната двойка, за да се освободи
лоста
за фолиото
