5 Задачи на машината Ръководство за експлоатация SIPLACE SX1/SX2 5.15 Скачване или откачване на количката за компоненти От софтуерна версия SR.710.0 Издание 12/2016 278 5 Фиг . 5.15 - 3 Количка за компоненти - завърте те…
Ръководство за експлоатация SIPLACE SX1/SX2 5 Задачи на машината
От софтуерна версия SR.710.0 Издание 12/2016 5.15 Скачване или откачване на количката за компоненти
277
5.15.2 Откачване на количката за компоненти
В основния изглед на софтуера на станцията изберете иконата Подаващ мо-
дул... и иконата
Локации.
5

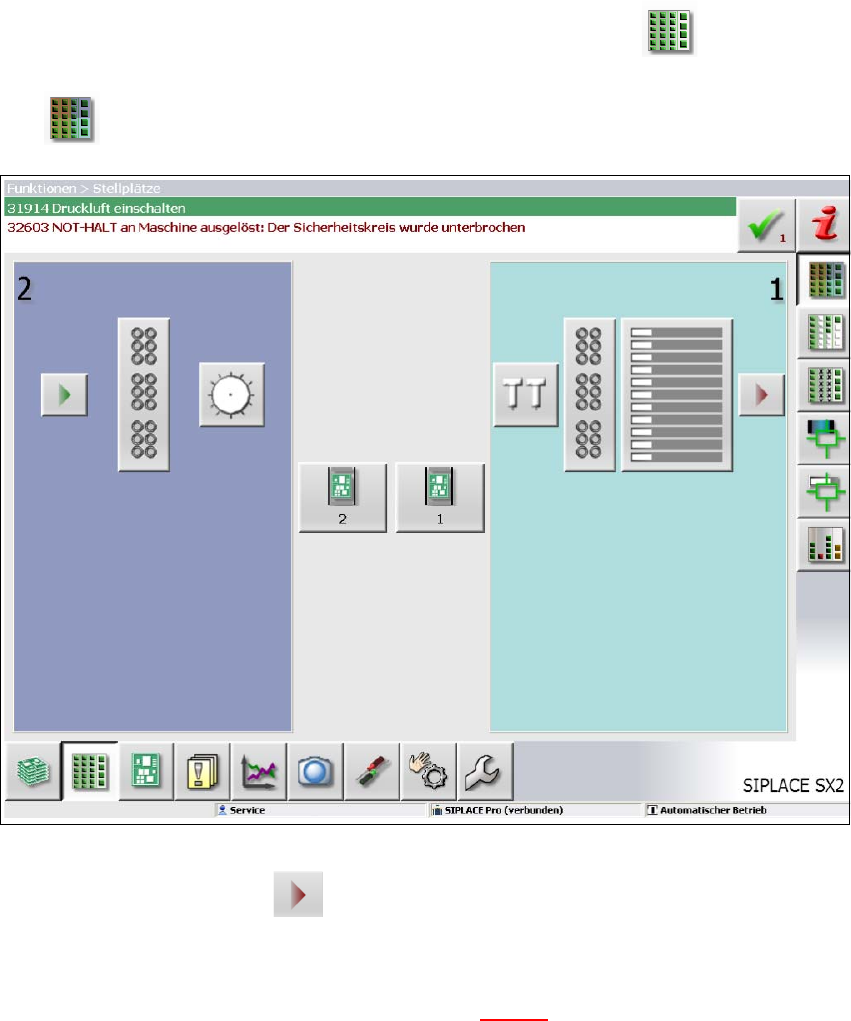

Фиг. 5.15 - 2 SR GUI - Локации
5
Кликнете върху иконата за деблокиране на съответната локация и изчакайте,
докато блокировката бъде отворена. Допълнителна информация ще намерите в он-
лайн помощта на софтуера на станцията.
Завъртете двете дръжки нагоре (Поз. 1 на Фиг. 5.15 - 3).
5 Задачи на машината Ръководство за експлоатация SIPLACE SX1/SX2
5.15 Скачване или откачване на количката за компоненти От софтуерна версия SR.710.0 Издание 12/2016
278
5

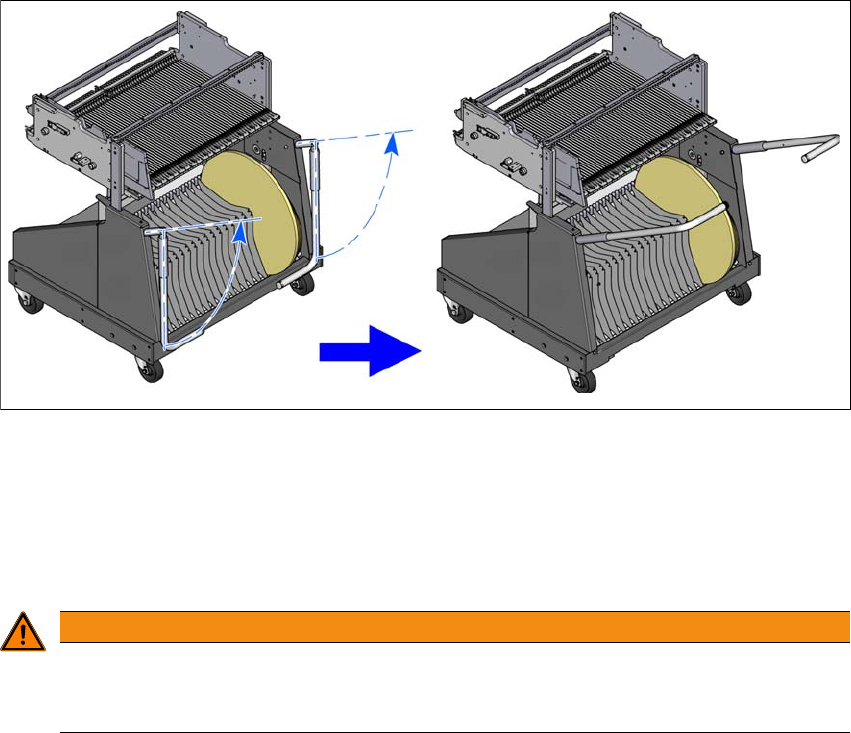

Фиг. 5.15 - 3 Количка за компоненти - завъртете дръжките за избутване нагоре
Издърпайте количката за компоненти от автомата, като я хванете с двете си ръце.
5.15.3 Указания за безопасност за придвижването на количката за компоненти
5
Хващайте количката за компоненти винаги с двете ръце за дръжките, когато искате да
я преместите.
Обърнете внимание на това, че изцяло монтирана с подаващи модули количка за ком-
поненти при наклон над около 20° може да се наклони странично или напред.
Внимавайте за това, повърхността, върху която придвижвате количката, във всеки слу-
чай да има значително по-малък наклон.
Основата на автомата може да има максимален наклон от 0,63%. Това съответства на
наклон от 5 mm на разстояние от 800 mm (напр. ширината на маса за компоненти).
Внимавайте за това, да не се сблъсквате с препятствия. При съответната скорост ко-
личката може да се наклони напред.
ПРЕДУПРЕЖДЕНИЕ
Предотвратяване на инциденти!
За предотвратяване на инциденти непременно спазвайте следните правила, когато
придвижвате количката за компоненти.
Ръководство за експлоатация SIPLACE SX1/SX2 5 Задачи на машината
От софтуерна версия SR.710.0 Издание 12/2016 5.15 Скачване или откачване на количката за компоненти
279
5.15.4 Скачване на количката за компоненти
5

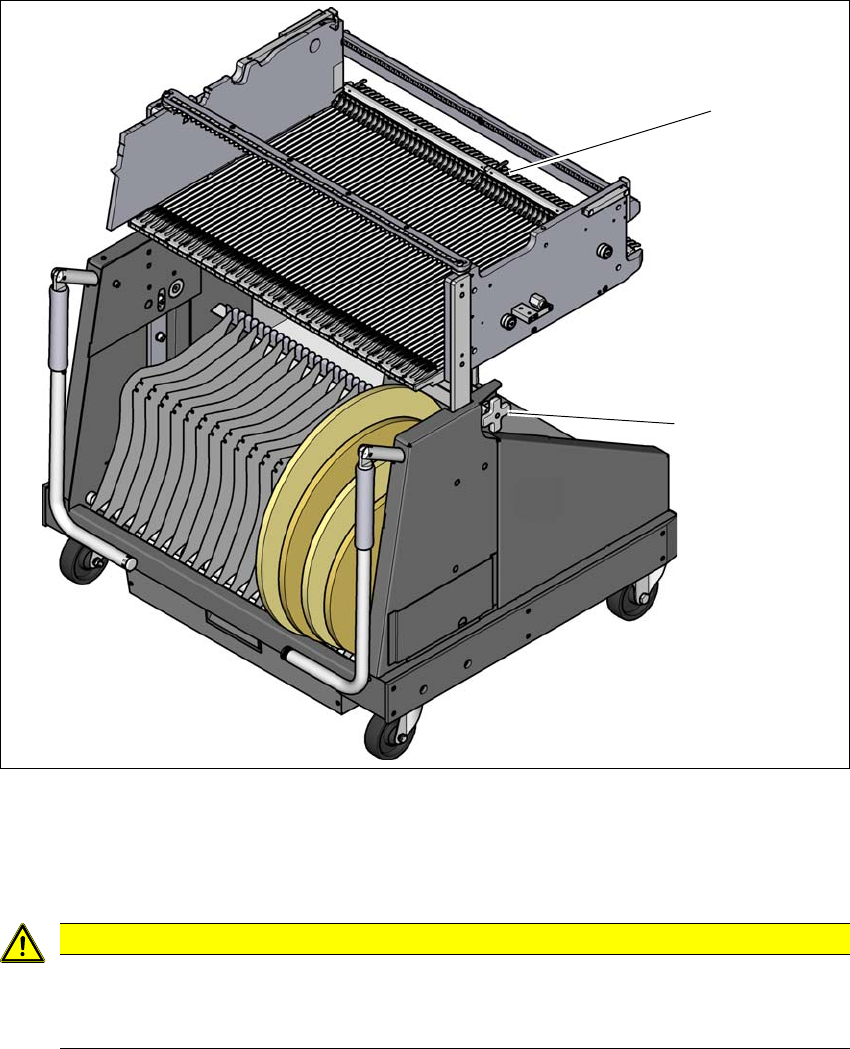

Фиг. 5.15 - 4 Скачване на количката за компоненти
(1) Блокиращ палец
(2) Настройка на височината за фино напасване към височината на машината
5
ВНИМАНИЕ
Вкарване на количката за компоненти!
При вкарването на количката за компоненти в автомата внимавайте за това, да
не удряте препятствия с блокиращия палец.
(2)
(1)
