Ръководство за експлоатация SIPLACE SX1/SX2 6 Разширения на станцията От софтуерна верси я SR.710.0 Издание 12/2016 6.1 Обменник на дюзи 289 6.1.1.7 Ра зпоз на ван е на позицията Всеки магаз ин на об менник а за дюзи има…
6 Разширения на станцията Ръководство за експлоатация SIPLACE SX1/SX2
6.1 Обменник на дюзи От софтуерна версия SR.710.0 Издание 12/2016
288
6

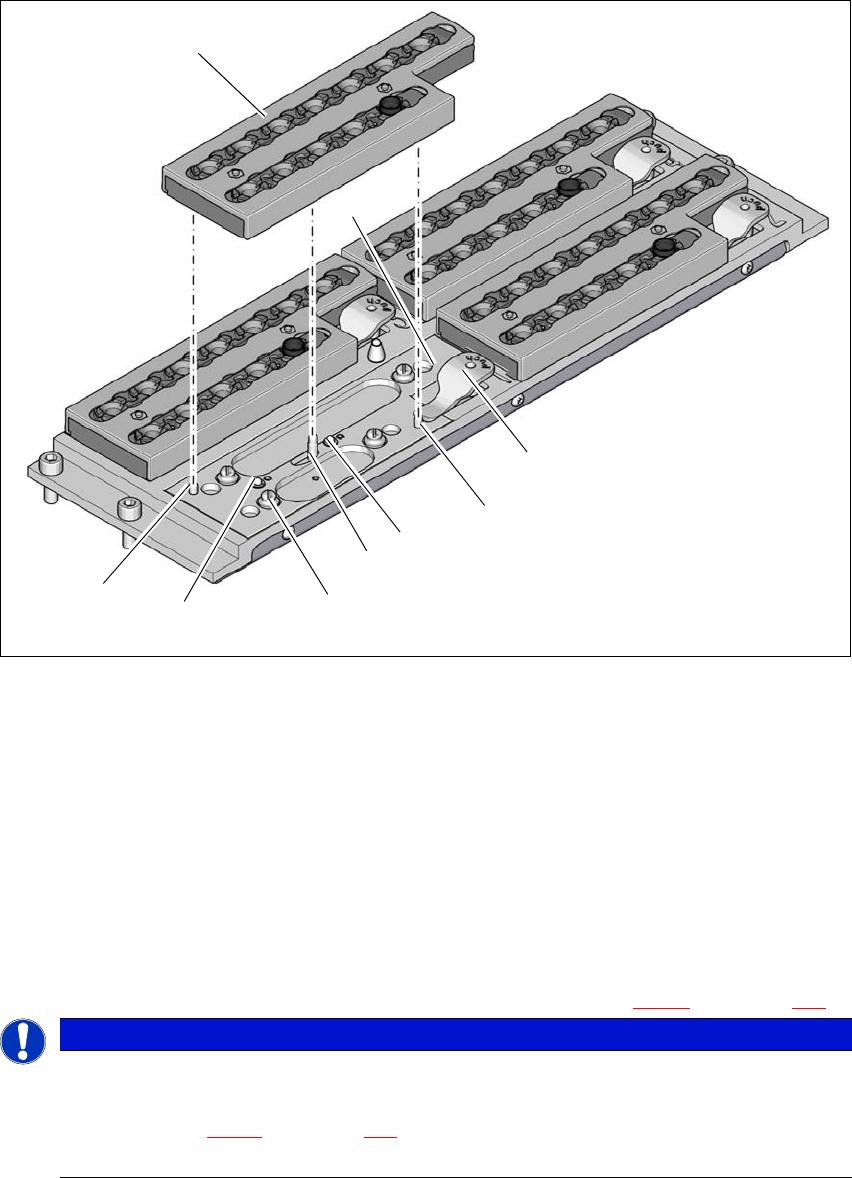

Фиг. 6.1 - 4 Обменник на дюзи за SpeedStar - смяна на магазина
(1) Лост за повдигане на магазина
(2) Цилиндричен щифт, влиза в отвора на магазина
(3) Пружинен щифт (3 броя) за задействане на микро превключвателя
(4) Щифт на преместващия механизъм, придвижва блокиращата плоча
(5) Притискаща сфера
(6) Цилиндричен щифт, влиза в продълговатия отвор на магазина
(7) Блокираща плоча в положение "Магазин блокиран"
6
Поставете магазина върху притискащите сфери (Поз. 5 на Фиг. 6.1 - 4, страница 288).
Натиснете магазина равномерно надолу така, че притискащите сферични едновре-
менно се фиксират във всички бутони.
УКАЗАНИЕ
Преместете блокиращата плоча в положение "Магазин блокиран".
Преди поставянето нагласете магазина така, че центроващите щифтове (Поз. 2
и 6 на Фиг. 6.1 - 4
, страница 288) да могат да се плъзнат в центроващия отвор и
продълговатия отвор.
(1)
(2)
(3)
(4)
(5)
(3)
(6)
(3)
(7)
Ръководство за експлоатация SIPLACE SX1/SX2 6 Разширения на станцията
От софтуерна версия SR.710.0 Издание 12/2016 6.1 Обменник на дюзи
289
6.1.1.7 Разпознаване на позицията
Всеки магазин на обменника за дюзи има два маркера за регистрация, един за определяне
на позицията и един за определяне на ъгловото положение.
6

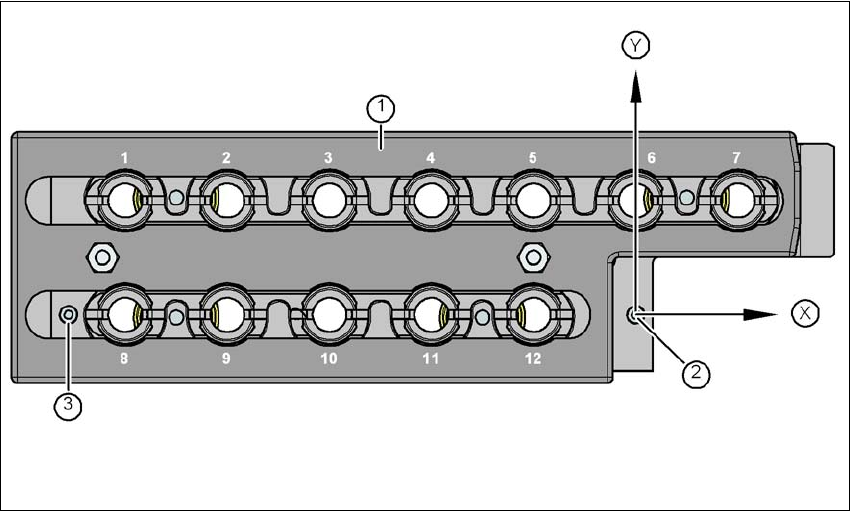

Фиг. 6.1 - 5 Магазин за дюзи - номериране на гаражите, маркери за определяне на позицията и на ъгловото
положение
(1) Блокираща плоча в положение "Магазин отворен"
(2) Маркер за регистрация за определяне на позицията
(3) Маркер за регистрация за определяне на ъгловото положение
6 Разширения на станцията Ръководство за експлоатация SIPLACE SX1/SX2
6.1 Обменник на дюзи От софтуерна версия SR.710.0 Издание 12/2016
290
6.1.2 Обменник на дюзи SIPLACE SpeedStar C&P20 P
Този обменник на дюзи побира 4 магазина съответно с по 20 гаража за дюзи. Магазините
застават върху общ носач. Те се центроват с два цилиндрични щифта и се фиксират с 4 при-
тискащи копчета. С два маркера за регистрация върху всеки магазин се определя точната
позиция. Правилното положение на магазините върху основния корпус на
обменника на
дюзи се наблюдава с микро превключватели, за да се предотврати сблъсък на монтиращата
глава с евентуално стърчащ нагоре магазин. Всички места в магазина трябва да са заети,
защото защитната верига спира автомата при липсващи или неправилно стоящи магазини.
При монтираната станция за дюзи компонентите могат да бъдат издухани
от дюзите на
SpeedStar и дюзите могат да бъдат изтеглени или изхвърлени.
6
ВНИМАНИЕ
Използвайте този обменник а дюзи само със SpeedStar.
