6 Разширения на станцията Ръководство за експлоатация SIPLACE SX1/SX2
6.1 Обменник на дюзи От софтуерна версия SR.710.0 Издание 12/2016
290
6.1.2 Обменник на дюзи SIPLACE SpeedStar C&P20 P
Този обменник на дюзи побира 4 магазина съответно с по 20 гаража за дюзи. Магазините
застават върху общ носач. Те се центроват с два цилиндрични щифта и се фиксират с 4 при-
тискащи копчета. С два маркера за регистрация върху всеки магазин се определя точната
позиция. Правилното положение на магазините върху основния корпус на
обменника на
дюзи се наблюдава с микро превключватели, за да се предотврати сблъсък на монтиращата
глава с евентуално стърчащ нагоре магазин. Всички места в магазина трябва да са заети,
защото защитната верига спира автомата при липсващи или неправилно стоящи магазини.
При монтираната станция за дюзи компонентите могат да бъдат издухани
от дюзите на
SpeedStar и дюзите могат да бъдат изтеглени или изхвърлени.
6
ВНИМАНИЕ
Използвайте този обменник а дюзи само със SpeedStar.
Ръководство за експлоатация SIPLACE SX1/SX2 6 Разширения на станцията
От софтуерна версия SR.710.0 Издание 12/2016 6.1 Обменник на дюзи
291
6.1.2.1 Обменник на дюзи C&P20 P
Артикул № 03103649-xx Обменник на дюзи основна конструкция CP/всички - къс
Артикул № 03101503-xx Магазин за дюзи 40xx с 20 гаража
6

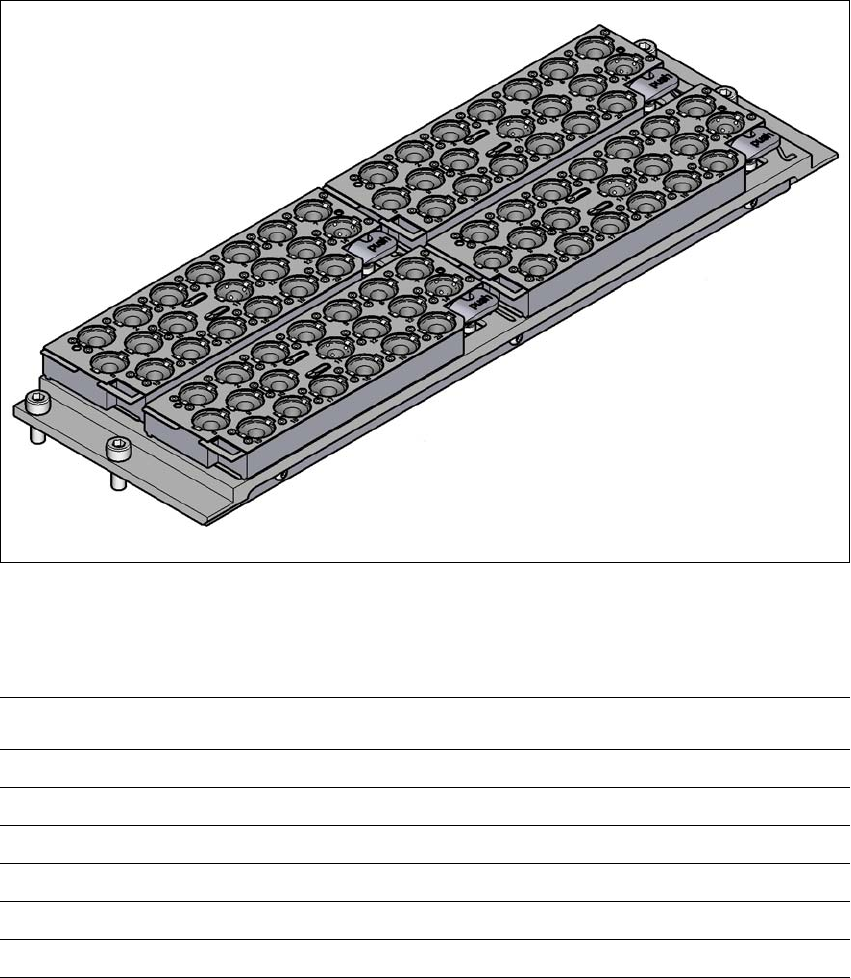

Фиг. 6.1 - 6 Обменник на дюзи за SIPLACE SpeedStar C&P20 P
6.1.2.2 Технически данни
6
Обменник на дюзи за SIPLACE SpeedStar
Размери (дължина х ширина х височина) 314 mm x 94,5 mm x 68,6 mm
Брой на гаражите за дюзи 80
Брой на магазините за дюзи 4
Типове дюзи 40xx
Време за смяна на дюзите около 2 секунди на дюза
Връзка за въздух под налягане 0,45 MPa (4,5 bar)
6 Разширения на станцията Ръководство за експлоатация SIPLACE SX1/SX2
6.1 Обменник на дюзи От софтуерна версия SR.710.0 Издание 12/2016
292
6.1.2.3 Положение на обменника на дюзи за SIPLACE SpeedStar C&P 20 P в автомата
SX2
6
Фиг. 6.1 - 7 Положение на обменника на дюзи за SIPLACE SpeedStar C&P20 Р - пример
(1) Количка за компоненти във вътрешна позиция
(PPW) Обменник на дюзи
(PA) Област за монтиране
(1)
(1)
