Ръководство за експлоатация SIPLACE SX1/SX2 6 Разширения на станцията
От софтуерна версия SR.710.0 Издание 12/2016 6.1 Обменник на дюзи
297
6.1.3 Обменник на дюзи за SIPLACE MultiStar CPP
6.1.3.1 Обменник на дюзи CPP с 4 магазина
Артикул № 00519841-xx Обменник на дюзи СРР за позиция 1 или 2
Артикул № 00519842-xx Обменник на дюзи СРР за позиция 3 или 4
или 6
Артикул № 03103649-xx Обменник на дюзи основна конструкция CP/всички - къс
6
Фиг. 6.1 - 10 Обменник на дюзи за SIPLACE MultiStar с 4 магазина
(1) Магазин за дюзи за 20xx дюзи
(2) Магазин за дюзи за 28xx дюзи
Магазините застават върху обща носеща плоча, центроват се с помощта на два цилинд-
рични щифта и се фиксират с 4 притискащи копчета. С два маркера за регистрация върху
всеки магазин се определя точната позиция. Правилното положение на магазините върху
носещата плоча на
обменника на дюзи се наблюдава с микро превключватели, за да се пре-
дотврати сблъсък на монтиращата глава с евентуално стърчащ нагоре магазин. Всички 4
места в магазина трябва да са заети, защото защитната верига спира автомата при липс-
ващи или неправилно стоящи магазини. Освен това обменникът на дюзи разпознава от ко-
дирането на магазините с дюзи, дали става въпрос за 20xx магазин за дюзи или за 28xx
магазин за дюзи.
При станциите за дюзи от дюзите могат да се издухват компонентите. Дюзите там могат да
бъдат изтеглени и изхвърлени в кошчето.
(1)
(2)
6 Разширения на станцията Ръководство за експлоатация SIPLACE SX1/SX2
6.1 Обменник на дюзи От софтуерна версия SR.710.0 Издание 12/2016
298
6.1.3.2 Магазин за дюзи с 12 гаража за 20xx дюзи
6
Фиг. 6.1 - 11 Магазин за дюзи 20xx дюзи с 12 гаража - отворена блокираща плоча
(1) 12 гаража за 20xx дюзи
(2) Маркери за регистрация (видими само при отворена блокираща плоча)
(3) Блокираща плоча
Ръководство за експлоатация SIPLACE SX1/SX2 6 Разширения на станцията
От софтуерна версия SR.710.0 Издание 12/2016 6.1 Обменник на дюзи
299
6.1.3.3 Магазин за дюзи с 20 гаража за 20xx дюзи
1
6

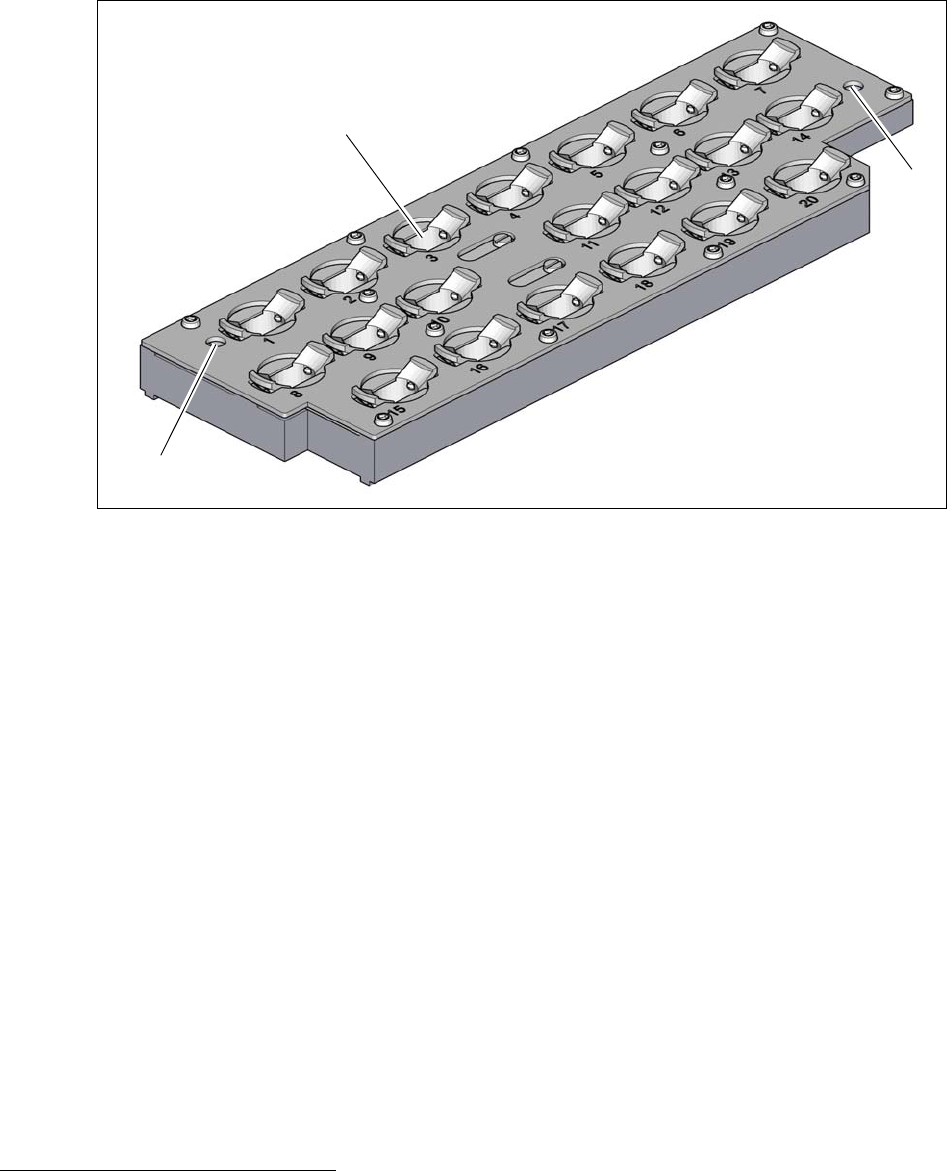

Фиг. 6.1 - 12 Магазин за дюзи 20xx дюзи с 20 гаража - отворена блокираща плоча
(1) 20 гаража за 20xx дюзи
(2) Маркери за регистрация (видими само при отворена блокираща плоча)
1. При запиване
(2)
(1)
