Ръководство за експлоатация SIPLACE SX1/SX2 6 Разширения на станцията От софтуерна верси я SR.710.0 Издание 12/2016 6.1 Обменник на дюзи 305 6 Фиг . 6.1 - 16 Смяна на мага зина (1) Лост за повдиг ане на мага зина (2) Цил…
6 Разширения на станцията Ръководство за експлоатация SIPLACE SX1/SX2
6.1 Обменник на дюзи От софтуерна версия SR.710.0 Издание 12/2016
304
6.1.3.8 Указания за обслужването
Ако пълните магазина за първи път с определен тип дюзи, то тогава го обозначете с по-
мощта на стикер.
6
Отворете блокиращата плоча и вкарайте дюзите в гаражите за дюзи.
Затворете блокиращата плоча, за да не могат дюзите да изпаднат от магазина.
6
6
Програмирането на обменника на дюзи е описано в ръководството за експлоатация
SIPLACE Pro.
6.1.3.9 Смяна на магазина
Натиснете лостчето (Поз. 1 на Фиг. 6.1 - 16, страница 305), за да освободите магазина
от притискащите сферички (Поз. 5 на Фиг. 6.1 - 16
, страница 305). Повдигнете магазина
от носача.
6
6
УКАЗАНИЕ
Пълнете магазините извън машината и винаги сменяйте само целите магазини.
ВНИМАНИЕ
Пълнене на магазините!
Пълнете магазините само тогава, когато всички дюзи, които се намират при съ-
бирателно-насищащата глава, са били върнати в техните магазини.
УКАЗАНИЕ
Опасност от заклещване!
Когато върху магазините падат компоненти, съществува опасност от заклещване на
блокиращата плоча.
Избягвайте падането на компоненти върху магазините.
Поради това редовно почиствайте магазините и свободните локации.
ПРЕДУПРЕЖДЕНИЕ
Опасност от сблъсък на главата при стърчащ лост!
Подаващ се над магазина лост (Поз. 1 на Фиг. 6.1 - 16
) може да доведе до сблъсък
на монтиращата глава.
Внимавайте за това, лостовете да не стърчат извън магазините.
Ръководство за експлоатация SIPLACE SX1/SX2 6 Разширения на станцията
От софтуерна версия SR.710.0 Издание 12/2016 6.1 Обменник на дюзи
305
6

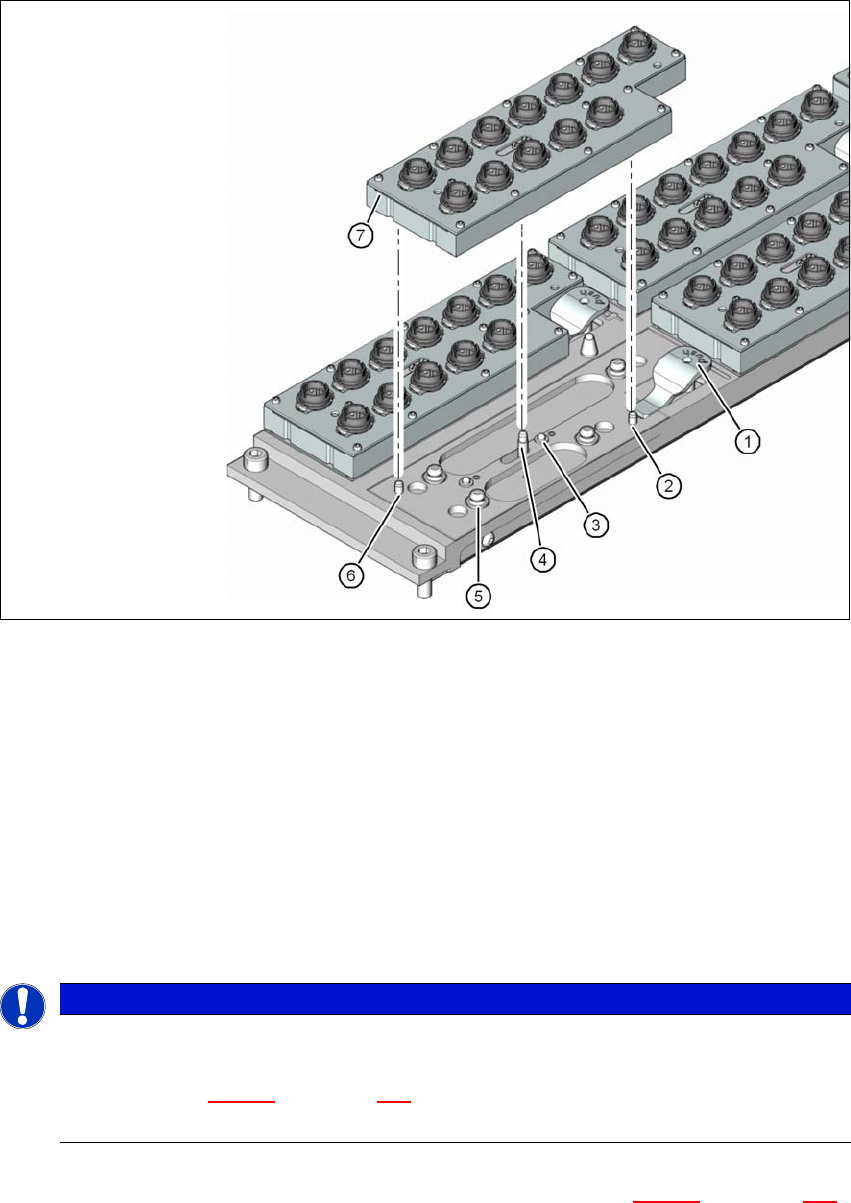

Фиг. 6.1 - 16 Смяна на магазина
(1) Лост за повдигане на магазина
(2) Цилиндричен щифт, влиза в отвора на магазина
(3) Пружинен щифт за задействане на микро превключвателя за разпознаване на магазин
и предпазния цикъл
(4) Щифт на преместващия механизъм, придвижва блокиращата плоча
(5) Притискаща сфера
(6) Цилиндричен щифт, влиза в продълговатия отвор на магазина
(7) Блокираща плоча в положение "Магазин блокиран"
6
6
Поставете магазина върху притискащите сфери (Поз. 5 на Фиг. 6.1 - 16, страница 305).
Натиснете магазина равномерно надолу така, че притискащите сферични едновре-
менно се фиксират във всички бутони.
УКАЗАНИЕ
Преместете блокиращата плоча в положение "Магазин блокиран".
Преди поставянето нагласете магазина така, че центроващите щифтове (Поз. 2
и 6 на Фиг. 6.1 - 16
, страница 305) да могат да се плъзнат в центроващия отвор
и продълговатия отвор.
6 Разширения на станцията Ръководство за експлоатация SIPLACE SX1/SX2
6.1 Обменник на дюзи От софтуерна версия SR.710.0 Издание 12/2016
306
6.1.3.10 Разпознаване на позицията
Всеки магазин на обменника за дюзи има два маркера за регистрация, един за определяне
на позицията и един за определяне на ъгловото положение.
6

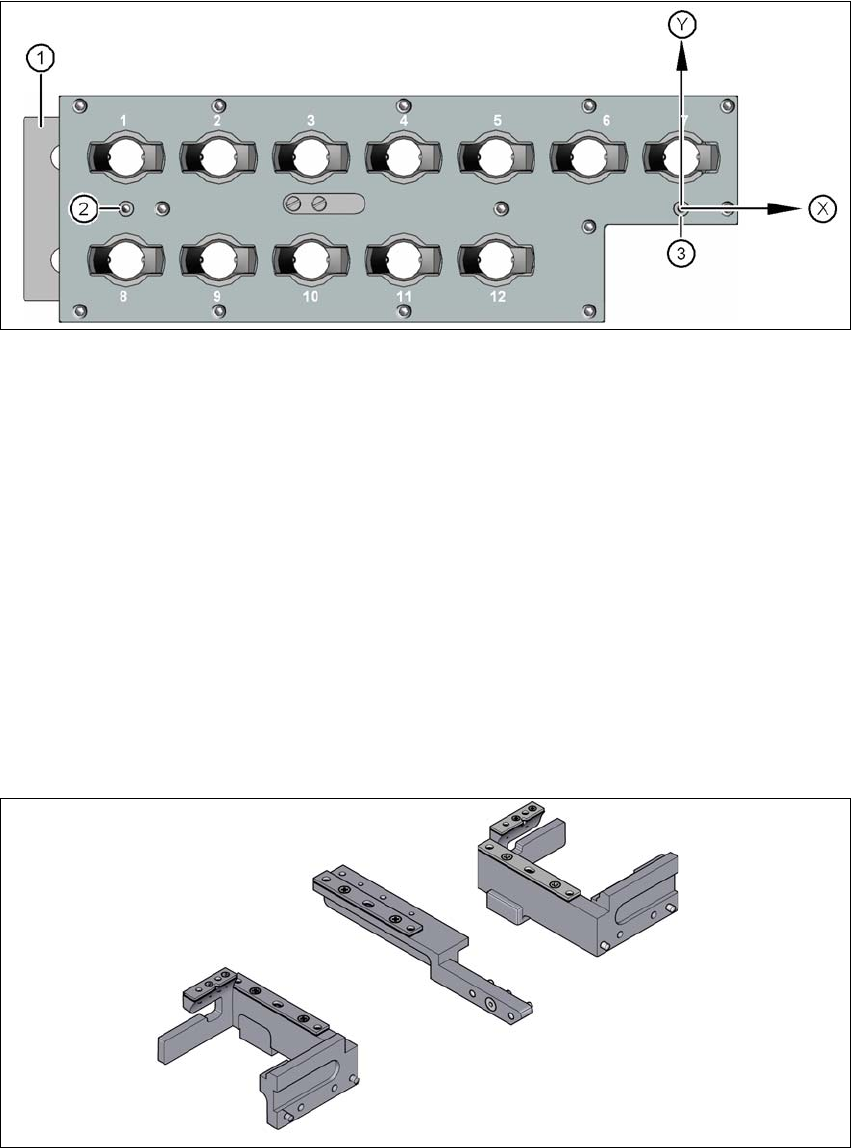

Фиг. 6.1 - 17 Магазин за дюзи - маркери за регистрация за определяне на позицията и на ъгловото положе-
ние
(1) Блокираща плоча в положение "Магазин отворен"
(2) Маркер за регистрация за определяне на ъгловото положение
(3) Маркер за регистрация за определяне на позицията
6.1.3.11 <special id="2"/>Обменник на дюзи "Редица 2" за SIPLACE MultiStar
Артикул № 00519842-xx Обменник на дюзи CPP за Редица 2 , SX
Обменникът на дюзи "Редица 2" може да се монтира на следните локации:
Автомат SH: Локации 1 и 2
Пакетът за допълнително оборудване съдържа освен обменника на дюзи и монтажен ком-
плект.
6
Фиг. 6.1 - 18 Монтажен комплект за обменник на дюзи "Редица 2"
