Ръководство за експлоатация SIPLACE SX1/SX2 6 Разширения на станцията
От софтуерна версия SR.710.0 Издание 12/2016 6.3 SIPLACE JTF-S/JTF-M
329
6.3.2 Преглед
6

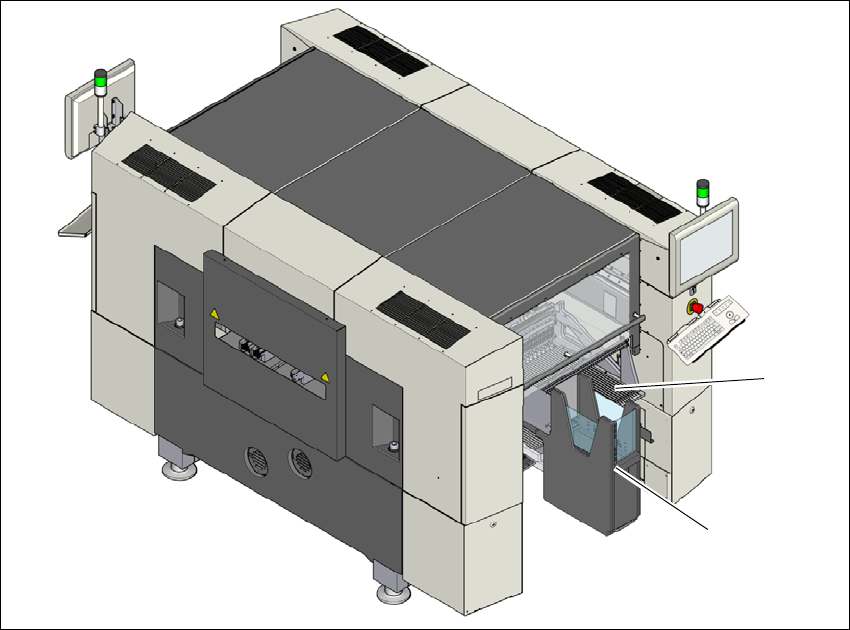

Фиг. 6.3 - 1 SIPLACE JTF-S/JTF-M на SIPLACE SX1/SX2
(1) Фиксирана маса за компоненти
(2) JTF-S/JTF-M
(1)
(2)
6 Разширения на станцията Ръководство за експлоатация SIPLACE SX1/SX2
6.3 SIPLACE JTF-S/JTF-M От софтуерна версия SR.710.0 Издание 12/2016
330
6.3.3 Технически данни
6
6.3.4 Размери с JTF-M/JTF-S
6
Фиг. 6.3 - 2 Размери на автомата SX с JTF-M/JTF-S
SIPLACE JTF-S SIPLACE JTF-M
Ширина
162 mm 177 mm
Височина
587 mm 587 mm
Спецификация на JEDEC тавичката Стандарт JEDEC: 95-1 & IEC 60286-5
Капацитет на събиране
Тънка тавичка 30 JEDEC тавички 18 JEDEC тавички
Дебела тавичка 20 JEDEC тавички 14 JEDEC тавички
Време за смяна на тавичките
< 5 секунди (в зависимост от
приложението)
--
Вкарване n след n+1 -- 3,5 секунди
Вкарване 1 след 18 -- 10 секунди
Вкарване 18 след 1-- 8,9 секунди
Касета
--
Размери -- около 330 mm x 150 mm x 230 mm
Макс. тегло на натоварване -- 2,7 kg (по 150 g при 18 вкарвания)
Пневматика
4,1 bar до 5,5 bar 5,2 bar до 9 bar
Консумация на въздух под налягане
< 28,3 NL/min. < 28,3 NL/min.
Ръководство за експлоатация SIPLACE SX1/SX2 6 Разширения на станцията
От софтуерна версия SR.710.0 Издание 12/2016 6.4 SIPLACE Power Connector X
331
6.4 SIPLACE Power Connector X
Артикул № 03105655-01 SIPLACE Power Connector X
6.4.1 Описание
С помощта на SIPLACE Power Connector X могат да се отстраняват грешки, да се извършва
подготовка за смяна на оборудване и комплектуване на фидера към подаващите модули
SIPLACE X в машината, без да се спира производството.
6.4.2 Преглед
6
Фиг. 6.4 - 1 SIPLACE Power Connector X
(1) Дръжка
(2) Пластина за маркери
(3) EDIF за скачване на подаващия модул SIPLACE X
(4) Въртящ се механизъм
(5) EDIF за скачване в машината
(1)
(2)
(3)
(4)
(4)
