6 Разширения на станцията Ръководство за експлоатация SIPLACE SX1/SX2 6.4 SIPLACE Power Connector X От софтуерна версия SR.710 .0 Издание 12/2016 332 6.4.3 Те х н и ч е с к и данни Дължина 648,4 mm ( затворено по ложение…
Ръководство за експлоатация SIPLACE SX1/SX2 6 Разширения на станцията
От софтуерна версия SR.710.0 Издание 12/2016 6.4 SIPLACE Power Connector X
331
6.4 SIPLACE Power Connector X
Артикул № 03105655-01 SIPLACE Power Connector X
6.4.1 Описание
С помощта на SIPLACE Power Connector X могат да се отстраняват грешки, да се извършва
подготовка за смяна на оборудване и комплектуване на фидера към подаващите модули
SIPLACE X в машината, без да се спира производството.
6.4.2 Преглед
6

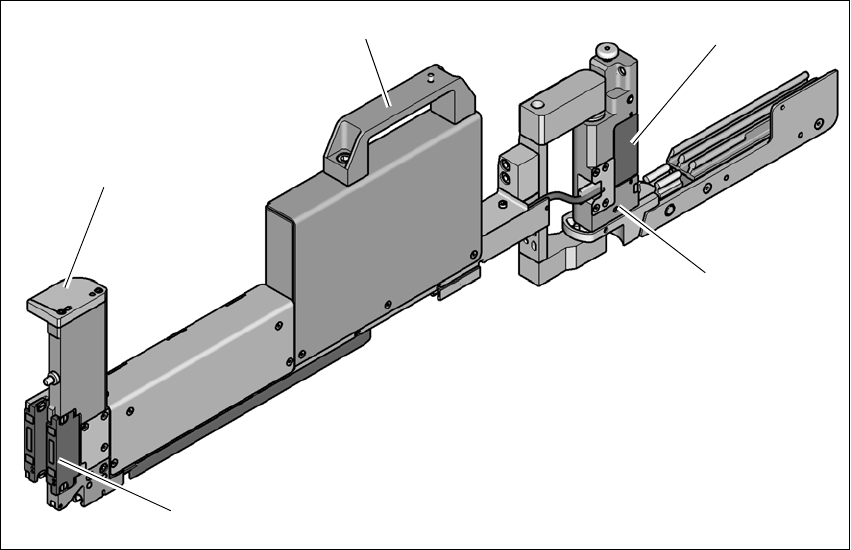

Фиг. 6.4 - 1 SIPLACE Power Connector X
(1) Дръжка
(2) Пластина за маркери
(3) EDIF за скачване на подаващия модул SIPLACE X
(4) Въртящ се механизъм
(5) EDIF за скачване в машината
(1)
(2)
(3)
(4)
(4)
6 Разширения на станцията Ръководство за експлоатация SIPLACE SX1/SX2
6.4 SIPLACE Power Connector X От софтуерна версия SR.710.0 Издание 12/2016
332
6.4.3 Технически данни
Дължина 648,4 mm (затворено положение)
866,9 mm (отворено положение)
Височина 188,4 mm
Ширина 34,4 mm
Необходима ширина на стъпката 3
Тегло 3,2 kg
Ръководство за експлоатация SIPLACE SX1/SX2 6 Разширения на станцията
От софтуерна версия SR.710.0 Издание 12/2016 6.5 Стойка за тавички
333
6.5 Стойка за тавички
Артикул № 00141286-xx Стойка за тавички
Артикул № 00519840-xx Лентов водещ канал със стойка за тавички
Със стойката за тавички Вие можете много бързо да приготвяте компонентите за тавичките.
Ако стойката за тавички не е налична, Вие можете да използвате всички 60 пътеки за фи-
дери на SX масата.
За да поставите стойката за тавички върху
SX масата, машината трябва да е оборудвана с
модифициран лентов водещ канал.
За детайлно описание и обслужване вижте "Ръководство за монтаж - ръчна тавичка -
SIPLACE SX1/SX2", Арт. № 00196823-xx.
Стойката за тавички може да се използва, само когато съответната маса за компоненти е
монтирана със своята изтегляща рамка във външна позиция.
Отделните поставени JEDEC тавички или Waffle Pack магазини могат да се фиксират с по-
мощта на магнитни към
носача за тавички. Ако са поставени две JEDEC тавички, те трябва
да бъдат фиксирани с помощта на заключващи и поддържащи ленти.
Части: Артикул №:
Магнит 00316593-xx
Заключваща и поддържаща лента за JEDEC магазини 00372615-xx
ВНИМАНИЕ
Предотвратяване на сблъсъци
При вкарването и изкарването на количка с компоненти стойката за тавички не тряб-
ва да е поставена, защото в противен случай се стига до сблъсъци с водещия канал
за празната лента и държача за обменника на дюзи.
Стойката за тавички трябва да се постави върху масата едва тогава, когато ма-
сата е била прибрана.
Преди изкарването на масата стойката за тавички трябва отново да бъде от-
странена от масата.
