Ръководство за експлоатация SIPLACE SX1/SX2 6 Разширения на станцията От софтуерна верси я SR.710.0 Издание 12/2016 6.7 Станция за скачване за количка за компоненти SIPLACE SX 337 6.7.2 Те х н и ч е с к и данни 6 Фиг . 6…
6 Разширения на станцията Ръководство за експлоатация SIPLACE SX1/SX2
6.7 Станция за скачване за количка за компоненти SIPLACE SX От софтуерна версия SR.710.0 Издание 12/2016
336
6.7 Станция за скачване за количка за компоненти
SIPLACE SX
6.7.1 Преглед
Станцията за скачване е допълнителен компонент на мястото за предварително оборуд-
ване. Тя е свързващото звено между мястото за предварително оборудване и количката за
компоненти на SIPLACE SX1/SX2 и серия X. Станцията за скачване позволява външното
оборудване на количката за компоненти с подаващи модули, функционални тестове и кон-
трол на оборудването. Съществува възможност да
се използва количка за компоненти с 30,
40 и 60 ленти. За целта трябва да са монтирани съответните разделящи модули.
Детайлно описание можете да намерите в "Ръководство за експлоатация на станцията за
скачване на колички за компоненти SIPLACE SX", Арт. № 00196691-xx.
6

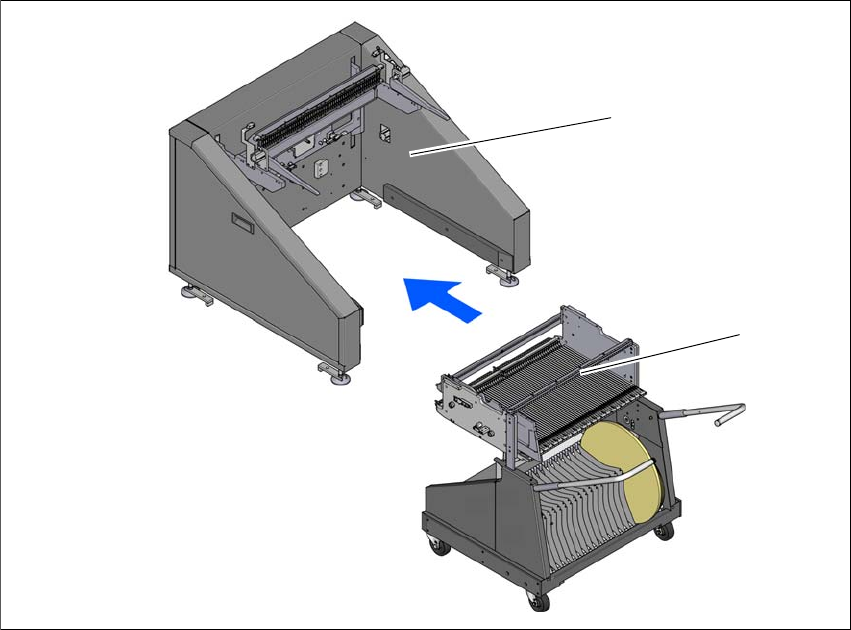

Фиг. 6.7 - 1 Станция за скачване, SIPLACE серия SX
(1) Станция за скачване
(2) Количка за компоненти (с 60 пътеки)
(1)
(2)
Ръководство за експлоатация SIPLACE SX1/SX2 6 Разширения на станцията
От софтуерна версия SR.710.0 Издание 12/2016 6.7 Станция за скачване за количка за компоненти SIPLACE SX
337
6.7.2 Технически данни
6

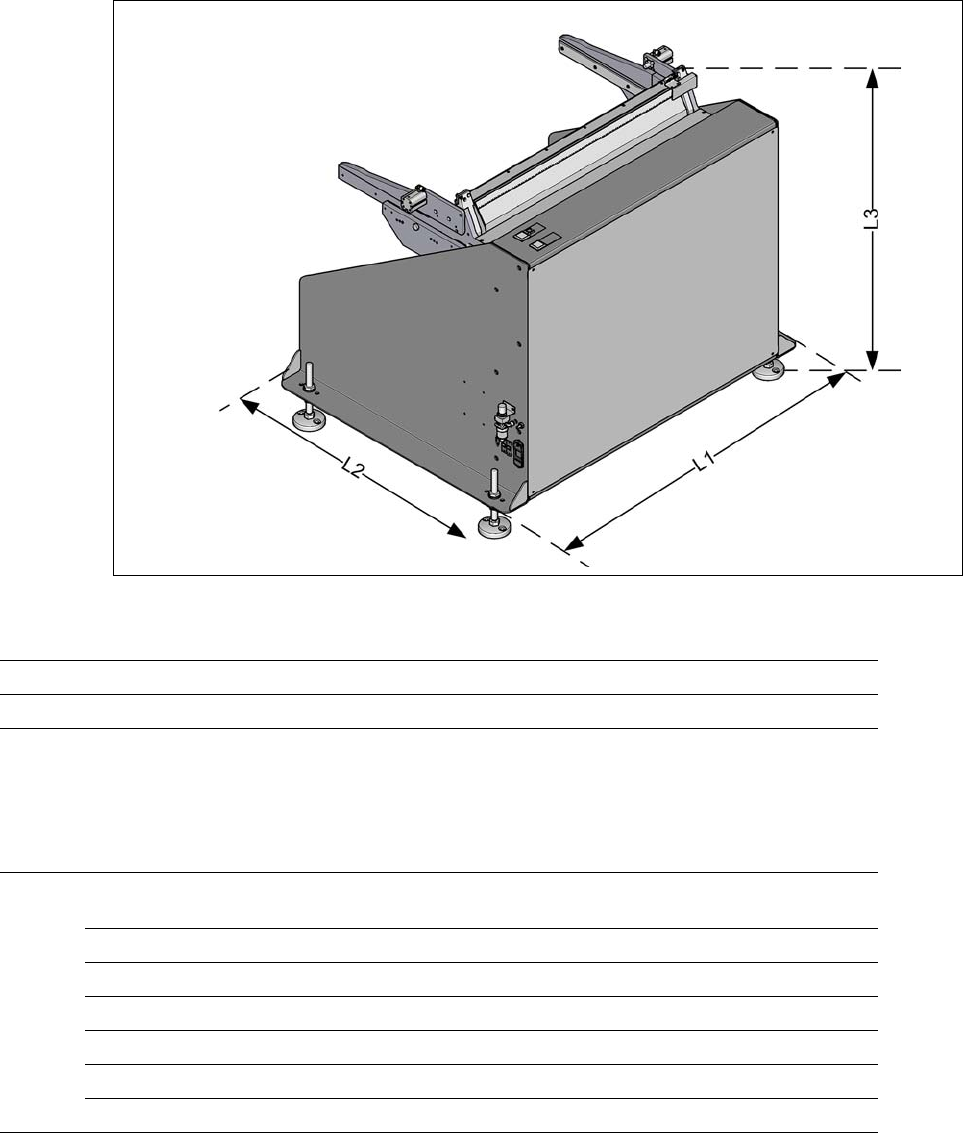

Фиг. 6.7 - 2 Станция за скачване, SIPLACE серия SX - размери
6
L1 Дължина 1038 mm
L2 Ширина 801,5 mm
L3 Височина до центроващия щифт 859 mm при 900 mm височина на транс-
порта на платки
889 mm при 930 mm височина на транс-
порта на платки
909 mm при 950 mm височина на транс-
порта на платки
Стойности за свързване на въздух под наля-
гане
p
min
0,5 MPa (5,0 bar)
p
max
1,0 MPa (10,0 bar)
Връзка за въздух под налягане Щекер на съединителя KS 2-M5-A
Дебит
*a
5 Nl/min
Напрежение на връзките 88 - 264 V~
Честота макс. 63 Hz
Номинален ток макс. 2 A
Мощност 0,23 kW
*)a При атмосферни нормални условия при 20°C и 1013 hPa
6 Разширения на станцията Ръководство за експлоатация SIPLACE SX1/SX2
6.7 Станция за скачване за количка за компоненти SIPLACE SX От софтуерна версия SR.710.0 Издание 12/2016
338
6.7.2.1 Размери със скачена количка за компоненти
6

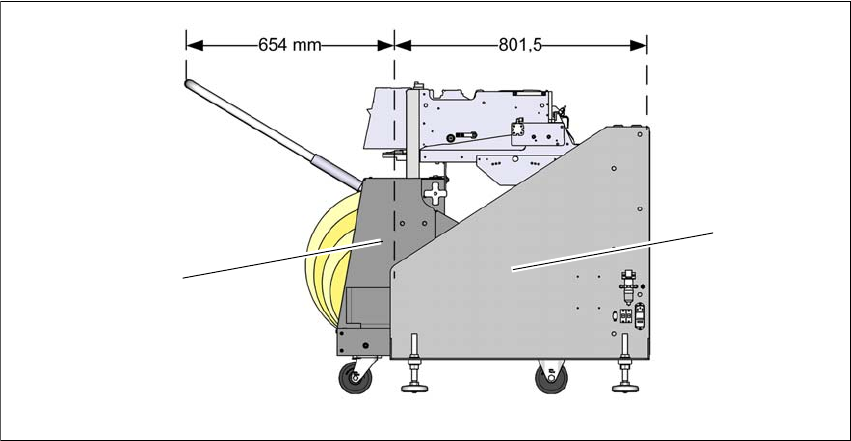

Фиг. 6.7 - 3 Станция за скачване с количка за компоненти, SIPLACE серия SX - размери
(1) Количка за компоненти
(2) Станция за скачване
(2)
(1)
