Ръководство за експлоатация SIPLACE SX1/SX2 2 Експлоатацио нна безопасност От софтуерна верси я SR.710.0 Издание 12/2016 2.1 Указания за безопасност 41 Мо ля , спазвайт е следните указания при работи по постоянните магни…
2 Експлоатационна безопасност Ръководство за експлоатация SIPLACE SX1/SX2
2.1 Указания за безопасност От софтуерна версия SR.710.0 Издание 12/2016
40

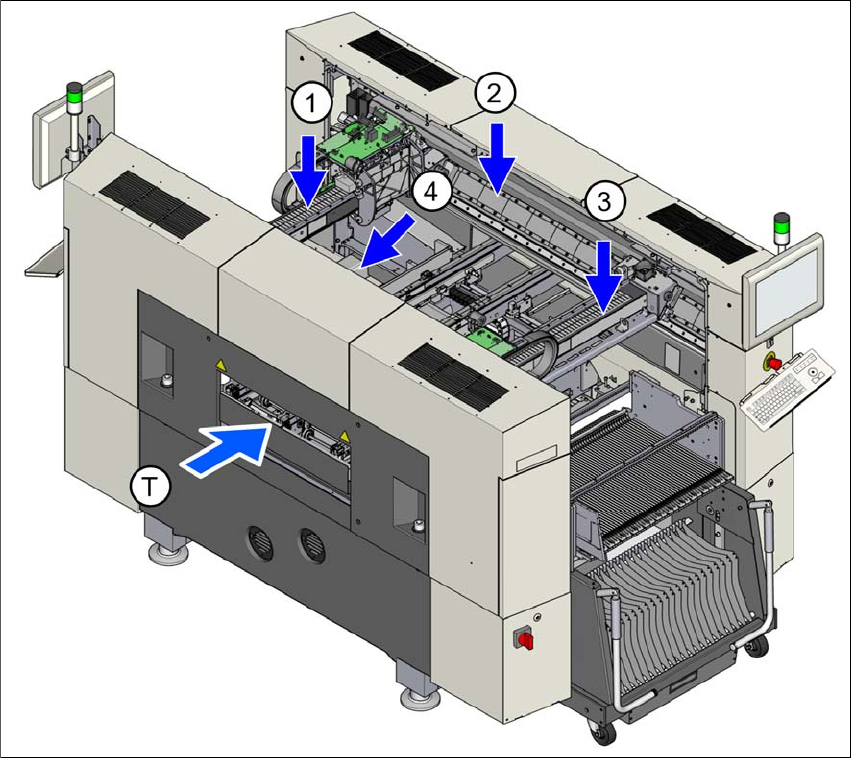

Фиг. 2.1 - 1 Местоположение на постоянните магнити за линейните задвижвания
(1) Постоянни магнитни на линейния мотор Х върху портал 2
(2) Постоянни магнитни на линейния мотор Y за портал 1 и портал 2 (за свободен или фи-
ксиран лагер)
(3) Постоянни магнитни на линейния мотор Х върху портал 1
(4) Постоянни магнитни на линейния мотор Y за портал 1 и портал 2 (за свободен или фи-
ксиран лагер)
(T) Посока на
транспорт на платките
Ръководство за експлоатация SIPLACE SX1/SX2 2 Експлоатационна безопасност
От софтуерна версия SR.710.0 Издание 12/2016 2.1 Указания за безопасност
41
Моля, спазвайте следните указания при работи по постоянните магнити:
На лица с активни импланти (напр. пейсмейкъри) или други феромагнитни протези из-
рично е забранено да работят с тези устройства или да се приближават към тях. Спаз-
вайте безопасно разстояние до линейния мотор!
Поради силните магнитни сили на привличане в непосредствена близост до магнитната
линия както и до подвижната основна част трябва да се спазват специални мерки за
безопасност. Тежки или широки обекти от стомана или желязо не трябва никога да се
приближават ръчно в близост до магнитната линия. Тъй като магнитните сили на
при-
вличане не са видими, техните въздействия в близост до магнитната линия по принцип
се подценяват. Магнитната сила на привличане може да се задейства внезапно. В бли-
зостта до феромагнитни обекти (от стомана или желязо) с подобна големина като на
магнитната линия тя може да се увеличи до няколко хиляди
нютона.
При боравенето с магнитната линия носете винаги подходящо работно и защитно об-
лекло (напр. ръкавици, обувки и т.н.).
Единствено на съответно обучени SIPLACE техници е разрешено да извършват мон-
тажни работи и други задачи при смяната на магнитната линия.
За аварийни случай винаги имайте под ръка минимум два клина (около 10° до 15°) от
масивен, немагнитен материал (напр. алуминий), както и немагнитен чук (около 2 до 3
kg). Тези инструменти са необходими в авариен случай за освобождаване на магнитно
залепналите към магнитната линия части и за освобождаване на евентуално закле-
щени крайници (пръст, ръка,
крак). Никога не поставяйте възела с намотките на мотор
с желязна сърцевина директно върху магнитната линия.
Електронни устройства и измервателни инструменти могат да бъдат повредени или
разрушени от силните магнитни полета. Не поставяйте устройства, които съдържат
магнитни компоненти, в близост до компютри, монитори или магнитни носители на
данни (напр. твърди дискове, кредитни карти, аудио и видео ленти и т.н.)
Между отделните магнитни линии, респективно между една магнитна линия и други
магнитни повърхности спазвайте разстояние от минимум 45 cm.
Магнитите трябва да се изхвърлят по подходящ начин. Съществена съставна част на
правилното изхвърляне е пълното размагнитване на постоянните магнити.
2 Експлоатационна безопасност Ръководство за експлоатация SIPLACE SX1/SX2
2.2 Предупредителни табелки От софтуерна версия SR.710.0 Издание 12/2016
42
2.2 Предупредителни табелки
2.2.1 Предупредителни табелки върху автомата
Фиг. 2.2 - 1 Предупредителни табелки върху автомата - локация 2
Поз. W203, Артикул № 03009342-01
Поз. W204, Артикул № 03009343-01
Поз. W206, Артикул № 03009345-01
Поз. W210, Артикул № 03009350-01
(T) Посока на транспорт на платките
W 203
W 210
W 204
W206
