00198151-03_UM_SX12-V2_BG - 第67页
Ръководство за експлоатация SIPLACE SX1/SX2 2 Експлоатацио нна безопасност От софтуерна верси я SR.710.0 Издание 12/2016 2.5 Указания за безопасност за експлоатацията на автомата SX1/SX2 67 2.5.2 Ръчно постав яне на плат…
2 Експлоатационна безопасност Ръководство за експлоатация SIPLACE SX1/SX2
2.5 Указания за безопасност за експлоатацията на автомата SX1/SX2 От софтуерна версия SR.710.0 Издание 12/2016
66
2.5 Указания за безопасност за експлоатацията на
автомата SX1/SX2
2.5.1 Указания за безопасност за затварянето на предпазните капаци
За да изключи какъвто и било риск от нараняване при затваряне на предпазните капаци
върху машината, потребителят трябва да задължи персонала да обслужва предпазните ка-
паци съгласно следната инструкция.
2
2

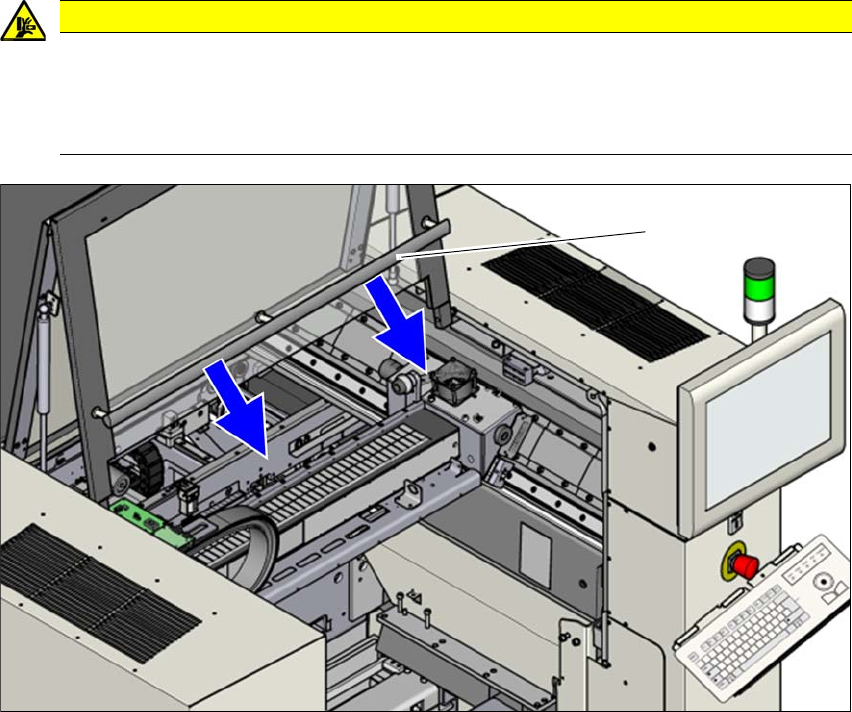

Фиг. 2.5 - 1 Указания за безопасност за затварянето на предпазните капаци
(1) Дръжка
За отваряне и затваряне на предпазните капаци ги хващайте единствено за дръжката.
При затваряне не бъркайте в процепа между предпазния капак и облицовката на маши-
ната.
ВНИМАНИЕ
Опасност от притискане!
При неправилно затваряне на предпазните капаци съществува опасност от притис-
кане на ръцете.
Затваряйте предпазните капаци по подходящ начин.
(1)
Ръководство за експлоатация SIPLACE SX1/SX2 2 Експлоатационна безопасност
От софтуерна версия SR.710.0 Издание 12/2016 2.5 Указания за безопасност за експлоатацията на автомата SX1/SX2
67
2.5.2 Ръчно поставяне на платка във входната лента
2
Поставете платката съгласно предупредителното указание във входната лента.
Стартирайте вкарването на платката с функцията Вкарване на платка от SR GUI.
2.5.3 Указания за безопасност за обработката на кондензатори на базата на
метал на прах
Обработката на кондензатори на базата на метал на прах (напр. тантал) крие в себе си ри-
скове. Рискът се състои в това, че
– при разрушаването на тези компоненти внезапно се извършва екзотермична реакция,
т.е развитие на топлина. Това развитие на топлина, в зависимост от капацитетните
стойности и при неблагоприятни условия
в околната среда, може да причини щети.
– този ефект по принцип може да възникне при разрязването на такива компоненти.
За изясняване, доколко обработваните от Вас компоненти са засегнати от това, моля, обър-
нете се към Вашите доставчици.
Посоченият по-горе риск може в изключително редки случаи да възникне също в
режещото
устройство на SIPLACE машините и в краен случай може да доведе до тлеене в отпадъците
от лентата.
Неблагоприятни условия са наред с другото:
(1) Оставане на компонентите в лентата при проверката на настроения такт (при тази про-
верка подаващият модул може да продължи да прави стъпки без изваждане на компо-
нентите
от оператора).
(2) Оставане на компонентите в лентата, напр. при скъсване на покривното фолио
(3) Оставане на компоненти в лентата, когато компонентите, респективно лентите, не от-
говарят на спецификацията и в резултат на това предизвикват висок процент грешки
при взимането.
Моля, спазвайте следните указания, за да намалите риска при монтирането на конденза
-
тори на базата на метал на прах.
(1) При ръчно правене на стъпки на лентата оставащите в джоба на лентата компоненти
трябва да бъдат отстранени от оператора.
ПРЕДУПРЕЖДЕНИЕ
Опасност от нараняване!
При ръчно поставяне на платката във входната лента ръцете могат да бъдат захва-
нати и наранени от потеглящия портал.
Не вкарвайте платката на повече от 5 cm с ръка в машината.
2 Експлоатационна безопасност Ръководство за експлоатация SIPLACE SX1/SX2
2.5 Указания за безопасност за експлоатацията на автомата SX1/SX2 От софтуерна версия SR.710.0 Издание 12/2016
68
(2) При скъсвания на покривното фолио например оставащите в лентата компоненти
трябва да бъдат отстранени от оператора.
За да не доведат кондензаторите от тантал при грешки при взимането до пожар на матери-
ала на лентата, потребителският интерфейс беше разширен с опцията "Незабавно спиране
при грешка при взимането". За целта в SIPLACE Pro тази
опция трябва да е активирана. При
монтиращия автомат невзетият компонент се придвижва с една стъпка напред и след това
е готов за взимане в лентата. Лентата е деактивирана и операторът се информира посред-
ством съобщение за грешка да вземе компонента от тантал от лентата.
2
2.5.4 Указания за безопасност за ръчно преместване на оста Z на TwinStar
2
УКАЗАНИЕ
Ръчно изваждане на невзето кондензатори от тантал
Ръчното изваждане на невзети кондензатори от тантал от потребителя е описано в
раздел 3.8.1.2
, страница 148.
ВНИМАНИЕ
Опасност от притискане на ТwinStar!
Поради силната пружинна сила на цилиндъра при бързото връщане назад на буфе-
ра съществува опасност от притискане за Вашите пръсти. Това важи също за въ-
трешната област на TwinStar, когато буталният прът се връща бързо обратно в
изходното си положение.
В никакъв случай не придвижвайте ос Z при буфера на модула за обратно взи-
мане надолу.
