2 Експлоатационна безопасност Ръководство за експлоатация SIPLACE SX1/SX2
2.7 Предпазни съоръжения От софтуерна версия SR.710.0 Издание 12/2016
78
2.7.2.2 Положение на предпазните превключватели на автомата
2

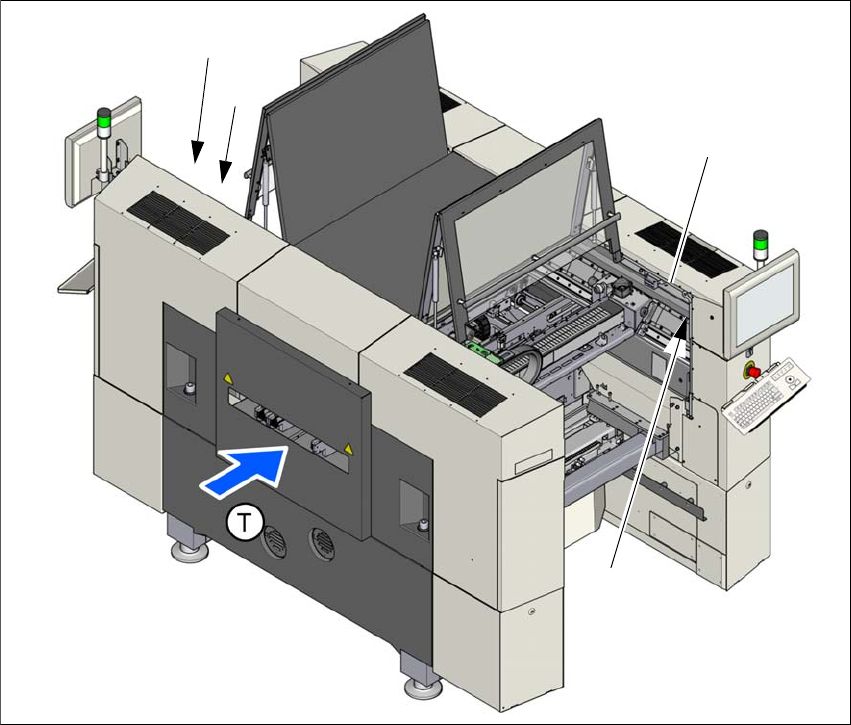

Фиг. 2.7 - 5 Положение на предпазните превключватели на автомата
(1) Превключвател на предпазния капак, локация 1
(2) Превключвател на предпазния капак, локация 2
(3) Предпазен превключвател за разпознаване на буфера
(T) Посока на транспортиране на платките
(2)
(1)
(3)
(3)
Ръководство за експлоатация SIPLACE SX1/SX2 2 Експлоатационна безопасност
От софтуерна версия SR.710.0 Издание 12/2016 2.7 Предпазни съоръжения
79
2.7.2.3 Описание на функцията
Главен превключвател в положение ИЗКЛ. (вижте Поз. 1 на Фиг.
2.7 - 3, страница 76) 2
Главният превключвател разделя трите фази L1, L2 и L3 от мрежата.
2
Главен превключвател в положение ВКЛ. 2
След включването на главния превключвател се включва мрежовото напрежение и всички
AC/DC преобразуватели се задействат.
Управляващият компютър стартира и всички захранващи напрежения с изключение на на-
преженията на междинните кръгове за осите на порталите (300 V-) и звездовидните оси
(160 V-) се приготвят вътрешно.
Бутони за спиране (черни) (Поз. 2 и 7 на Фиг. 2.7 - 3, страница 76 и Поз. 3 и 5 на Фиг. 2.7 -
4, страница77) 2
С тези бутони Вие спирате автоматите.
ОПАСНОСТ
Опасност за живота поради напрежения!
Неправилното боравене с автомата може да доведе до смърт или тежко телесно на-
раняване, както и до значителни материални щети.
Въпреки изключения главен превключвател следните компоненти продължават да
провеждат опасни за живота напрежения:
– Клеми за свързване на кабели L1, L2 и L3 на главния превключвател S1
– Клема на главния вход X94
– Сервизен контакт
X98
– Предпазно изключване (CSB) след изключване на главния превключвател под
напрежение за още 5 минути.
– Цветът на отделните проводници, които провеждат ток и при изключен главен
превключвател, е оранжев.
Поради това спазвайте валидните предписания за предотвратяване на инци-
денти и DIN нормите (в частност EN 60204, част 1 или IEC 60204, част 1), респ.
предписанията във Вашата страна.
Само съответно квалифициран и обучен персонал трябва да отваря защитните
врати на електрозахранването.
2 Експлоатационна безопасност Ръководство за експлоатация SIPLACE SX1/SX2
2.7 Предпазни съоръжения От софтуерна версия SR.710.0 Издание 12/2016
80
Бутони за спиране (Поз. 3 и 6 на Фиг. 2.7 - 3, страница 76 и Поз. 2 и 4 на Фиг. 2.7 - 4, страница
77) 2
След включване на главния превключвател машината Ви подканя да натиснете бутона за
стартиране, за да стартирате автомата за заданията за монтиране. Същата покана Ви се
отправя, когато сте отворили предпазните капаци или сте натиснали бутона за АВАРИЙНО
СПИРАНЕ.
Натиснете бутона за стартиране в продължение на минимум 200 ms до максимум 1500
ms и след това го пуснете. При пускането на бутона машината се включва.
Брояч на компоненти 2
Броят на монтираните компоненти (брояч за компоненти) може да бъде отчетен посред-
ством софтуера на станцията. Информация ще намерите в онлайн помощта.
Бутон за АВАРИЙНО СПИРАНЕ с принудително блокиране (Поз. 5 на Фиг. 2.7 - 3, страница
76 и Поз. 1 на Фиг. 2.7 - 4, страница 77) 2
Бутонът за АВАРИЙНО СПИРАНЕ е бутон с червен цвят, който след задействането си ос-
тава фиксиран в тази позиция. При задействането на бутона за АВАРИЙНО СПИРАНЕ се
отваря превключвателният контакт на кръга за АВАРИЙНО СПИРАНЕ - предпазното из-
ключване (CSB) се задейства. Напрежението на междинните кръгове (300 V-) за осите на
порталите и напрежението на
междинните кръгове (160 V-) за звездообразните оси се из-
ключват. Серво усилвателите на въртящата ос, респ. на оста Z продължават да се захран-
ват с 42 V-. Съобщителният контакт на бутона за АВАРИЙНО СПИРАНЕ се отваря и на
екрана се извежда съобщение "Задействано АВАРИЙНО СПИРАНЕ". Следните компоненти
се деактивират:
– Транспорт на платки
– Захващане на платки
– Корекция по ширина
– Ограничител на платки
– Feeder Control Unit
– Захранване с въздух под налягане на устройството за рязане на празната лента
2
УКАЗАНИЕ
Монтирането се прекъсва и може да се продължи или прекрати, след като машината
отново е функционираща.
