MODEL TPM-200F/R 0207-001 Key No . P AR T No. P AR T NAME Q’ty REMARKS NOTE 13 B-1 1 630 108 4671 PIN,LOCA TE 4 782B--1 10-001 2 630 108 4602 SHAFT ,LINEAR 4 782B--1 10-002 3 630 108 1588 BALL SCREW 4 782B--1 10-003 4 63…
MODEL TPM-200F/R
0207-001
12
テーブル部 TABLE SECTION

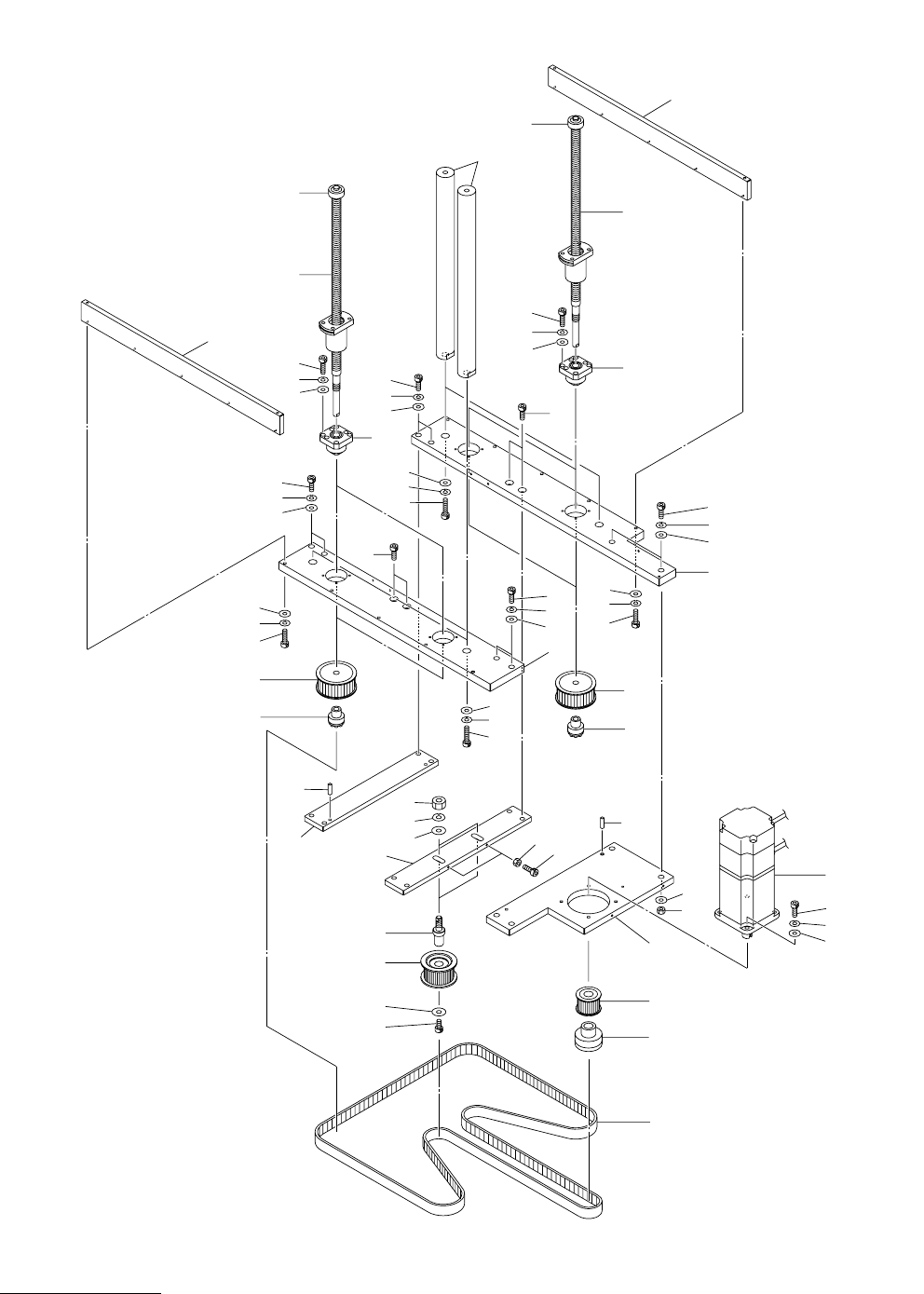

Fig. B-1 Z 軸駆動部 Z Axis Driver
79
80
7
18
82
81
1
76
71
70
5
12
62
61
63
65
68
64
67
71
70
72
65
66
64
67
4
3
14
2
65
68
64
13
74
75
4
73
74
75
3
14
73
4
65
66
64
62
61
63
6
6
5
72
1
15
16
11
10
9
17
84
83
85
8
64
69
4
78
77
Fig.B-1
TPM-200F/R
MODEL TPM-200F/R
0207-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
13
B-1
1 630 108 4671 PIN,LOCATE 4 782B--110-001
2 630 108 4602 SHAFT,LINEAR 4 782B--110-002
3 630 108 1588 BALL SCREW 4 782B--110-003
4 630 013 6241 BEARING,UNIT 4 782B--110-004
5 630 108 4541 PULLEY,TIMING 4 782B--110-005
6 630 092 8044 CLAMP 4 782B--110-006
7 630 108 4589 PULLEY,FLAT 2 782B--110-007
8 630 108 4534 MOTOR,AC-SERVO 1 MSVM017,R88M-W75030H-B
782B--110-008
9 630 108 4558 PULLEY,TIMING 1 782B--110-009
10 630 108 4572 CLAMP 1 782B--110-010
11 630 108 4565 BELT,TIMING 1 782B--110-011
12 630 107 4429 PLATE 1 782B--110-012
13 630 107 4412 PLATE 1 782B--110-013
14 630 107 4474 PLATE 2 782B--110-014
15 630 107 4481 PLATE 1 782B--110-015
16 630 107 4436 PLATE 1 782B--110-016
17 630 107 4405 PLATE 1 782B--110-017
18 630 107 4443 SHAFT 2 782B--110-018
61 411 141 4107 WASHER V 5X10X1 10 782B--110-061
62 411 141 6705 WASHER SPR 5 10 782B--110-062
63 630 000 7787 BOLT,HEX-SCT 10 782B--110-063
64 411 141 4503 WASHER V 8X17X1.6 12 782B--110-064
65 411 141 3100 WASHER SPR 8 8 782B--110-065
66 630 000 8036 BOLT,HEX-SCT 4 782B--110-066
67 630 000 8012 BOLT,HEX-SCT 4 782B--110-067
68 630 000 8050 BOLT,HEX-SCT 4 782B--110-068
69 411 141 0901 NUT HEX 8 4 782B--110-069
70 411 141 4800 WASHER V 12X24X2.5 4 782B--110-070
71 411 141 3308 WASHER SPR 12 4 782B--110-071
72 630 000 8241 BOLT,HEX-SCT 4 782B--110-072
73 411 141 4008 WASHER V 4X9X0.8 16 782B--110-073
74 411 141 2905 WASHER SPR 4 16 782B--110-074
75 630 000 7671 BOLT,HEX-SCT 16 782B--110-075
76 411 141 1106 NUT HEX 10 2 782B--110-076
77 411 141 4701 WASHER V 10X21X2 2 782B--110-077
78 411 141 3209 WASHER SPR 10 2 782B--110-078
79 630 001 0237 WASHER 2 782B--110-079
80 630 000 7886 BOLT,HEX-SCT 2 782B--110-080
81 630 000 7671 BOLT,HEX-SCT 2 782B--110-081
82 411 141 0307 NUT HEX 4 2 782B--110-082
83 411 141 4305 WASHER V 6X12.5X1.6 4 782B--110-083
84 411 141 3001 WASHER SPR 6 4 782B--110-084
85 630 000 7909 BOLT,HEX-SCT 4 782B--110-085
MODEL TPM-200F/R
0207-001
14
テーブル部 TABLE SECTION
Fig. B-2 X 軸駆動部 X Axis Driver
166
123
108
161
161
163
162
113
111
A
164
110
109
161
161
161
A
165
168
169
170
171
179
170
169
166
103
114
104
116
116
165
106
117
165
106
178
102
115
101
161
161
112
177
176
183
119
177
176
183
120
164
161
161
107
163
162
161
107
181
180
182
172
118
122
102
173
175
105
174
181
180
183
Fig.B-2
TPM-200F/R
174
175
173
105
169
170
179
121
See Fig K-1
Key No.1
