ASM AVS - BEDIENUNGSANLEITUNG
SEITE 118 VON 182
6. Ergebnisbereich
a. Rezept:
Zeigt eine bildliche Darstellung des Rezeptes (Messplan), welches in dem Projekt be-
nutzt wird.
Dies ist der einzige Reiter der nicht von den darüber stehenden Filtereinstellungen
abhängig ist.
b. Scan:
Diese Ansicht ist nur im Printer Modus „Single“ aktiv!
Die Auswertung ist gleich zur Messung von Bestückern.
Siehe auch b Scan:
c. Scan 3D:
Diese Ansicht ist nur im Printer Modus „Single“ aktiv!
Die Auswertung ist gleich zur Messung von Bestückern.
Siehe c Scan 3D:
d. Statistik:
Zeigt das Ergebnis der selektierten Messung, abhängig von den Filtereinstellungen
oberhalb.
“Anzahl gültiger Punk-
te:” bedeutet im Modus
“Point2Point” die An-
zahl der Selektierten
Messungen.
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 119 VON 182
Durchschnitt aller Werte
Standard Abweichung
Cm
Cmk
Schnelle Ergebnis Bewertung:
grün = c
mk
innerhalb der Spezifikationsgrenze (Sigma Limit)
rot = c
m
und c
mk
außerhalb der Spezifikationsgrenze (Sigma Limit)
gelb = c
m
inner-, aber c
mk
außerhalb => Offset Korrektur notwendig.
Bitte sehen Sie auch 7.4.1 Statistik.
Abhängig vom „Druckermodus“ (Printer Mode) wird in der Ansicht “Statistik” rechts oben
der Messwert für die Schablonen-Rotation angezeigt.
Spezifikationsgrenzen; Dimensionen
Spezifikationsgrenzen; Sigma Grenze
Niedrigster gemessener Wert
Höchster gemessener Wert
Distanz min. zu max.
Die Mitte aller, nach Größe sortierter Werte
Werte die
für die
Berechnung
des cm, cmk
verwendet
werden
Wird nur im Druckermodus
„Single“ und „Accumulate“
angezeigt!
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 120 VON 182
e. Tabelle:
In dieser Tabelle werden alle Werte im Zahlenformat angezeigt.
Diese Ansicht ist nur im Printer Modus „Single“ und „Accumulate“ aktiv!
Die Auswertung ist gleich zur Messung von Bestückern.
Siehe e. Tabelle:

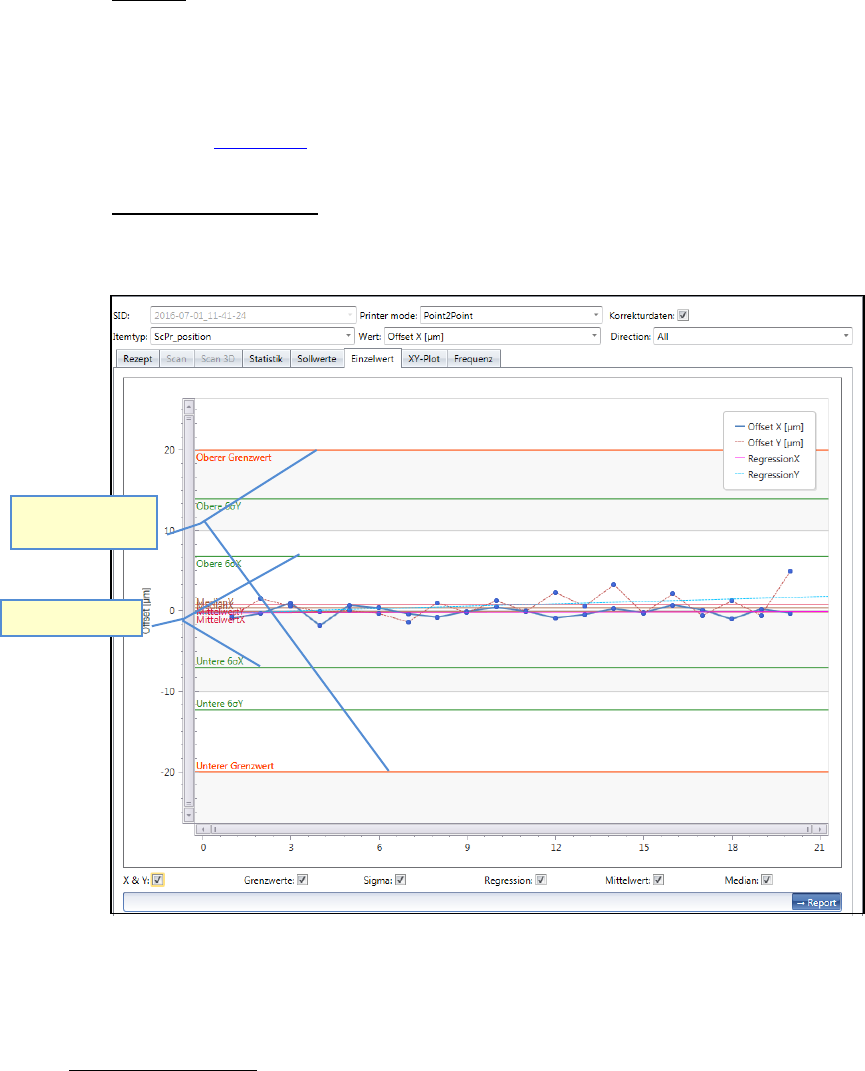

f. Einzelwert Diagramm:
Zeigt das Ergebnis der selektierten Messung, abhängig von den Filtereinstellungen
oberhalb.
In einem Druckerprojekt werden im Druckermodus „Point2Point“ jeweils die Offset’s der
aktivierten Messungen angezeigt („Board2Board“-Sicht).
Evaluierungs-Linien:
- Sigma Grenzen (grüne Linien) zeigen, bei welchem Offsetwert die vorgegebene Ge-
nauigkeitsklasse (z.B. 6 Sigma) mit den vorliegenden Messwerten erreicht wurde.
Im Beispiel oben wurde für die X-Achse (durchgezogene Linie) die Spezifikation von 6
Sigma (cmk=1,33) bereits bei ca. +7µm und -7µm erreicht. Die Spezifikationsgrenze
liegt bei +/- 20µm (rote Linie).
- Regressions Linie zeigt den Offset Trend (fließender Durchschnitt) des Ergebnisses.
- Mittelwert und Median: beide Durchschnitts-Linien können auch in dem Diagramm
dargestellt werden. Im Unterschied zur Regressionslinie sind diese Linien immer gerade.
Spezifikations-
Grenzen
Sigma- Grenzen
