ASM AVS - BEDIENUNGSANLEITUNG
SEITE 11 VON 182

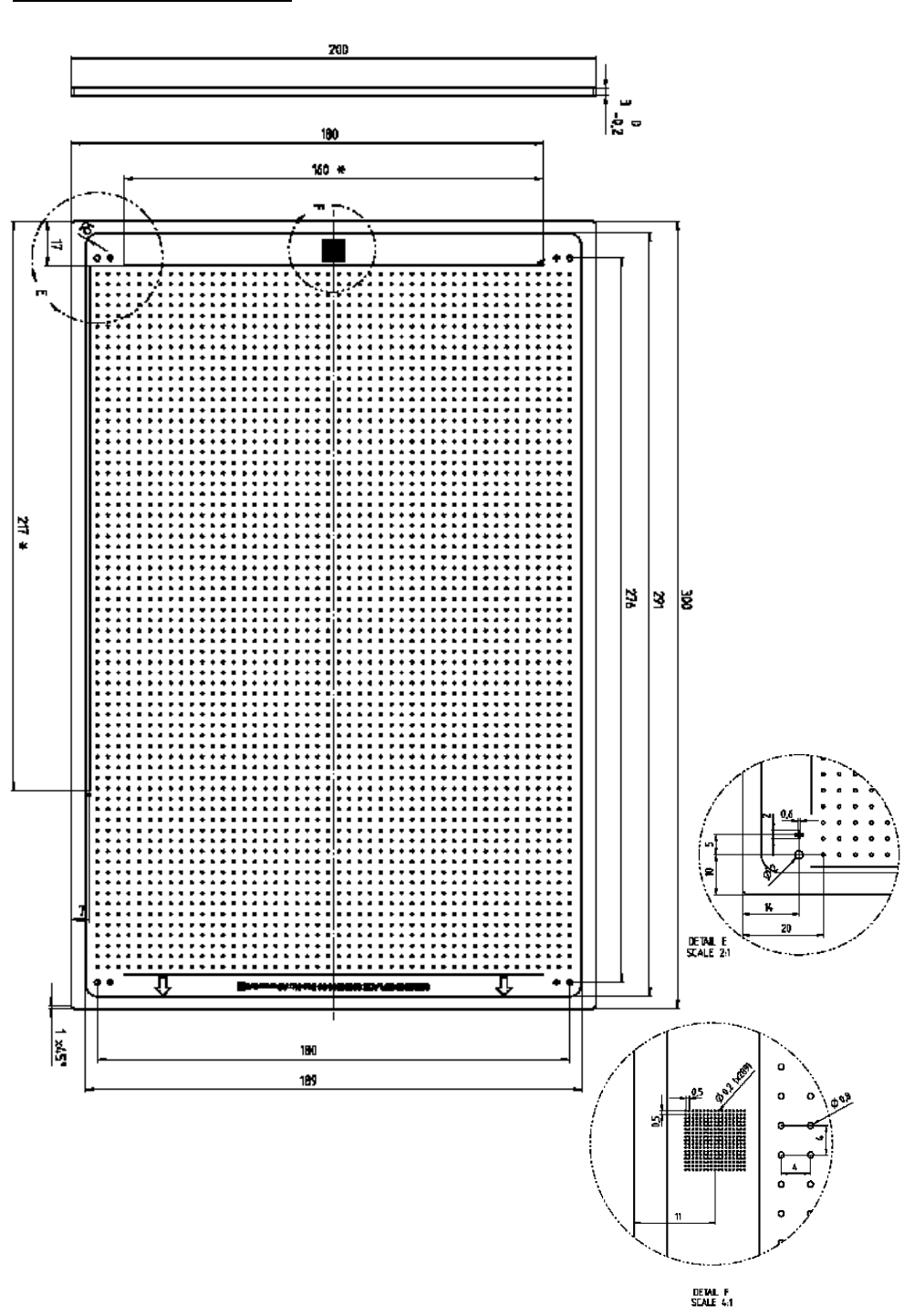

Maßzeichnung der Glasplatte:
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 12 VON 182
2.1.3.1.2 Vorbereiten der Glasplatte:
HINWEIS / NOTICE
Benutzen Sie Sprühkleber anstatt doppelseitige Klebefolie
Wir empfehlen „3M Spray Mount 400ml“ [03071372-01] anstelle von doppelseitiger Klebefolie zu verwen-
den. Der Sprühkleber verschleißt nicht so schnell wie die Folie. Beim Abkratzen gibt es wesentlich weniger
Schlieren.
Sie können die Platte bis zu 50 mal verwenden.
HINWEIS / NOTICE
Abkratzen der Bauteile
Die Bauelemente können nach der Messung vorsichtig von der Platte abgekratzt werden.
Sie können dafür z.B. die schwarze Blechplatte (Auflichtplatte) des Glasplattenrahmens verwenden.
Achtung!!
Der Punktraster (3) ist nicht von der Folie überklebt und somit auch nicht geschützt!
Beim Abkratzen daher immer vom Punktraster (3) weg vorgehen, um nicht die Bauteile über den Punktraster
zu schieben!

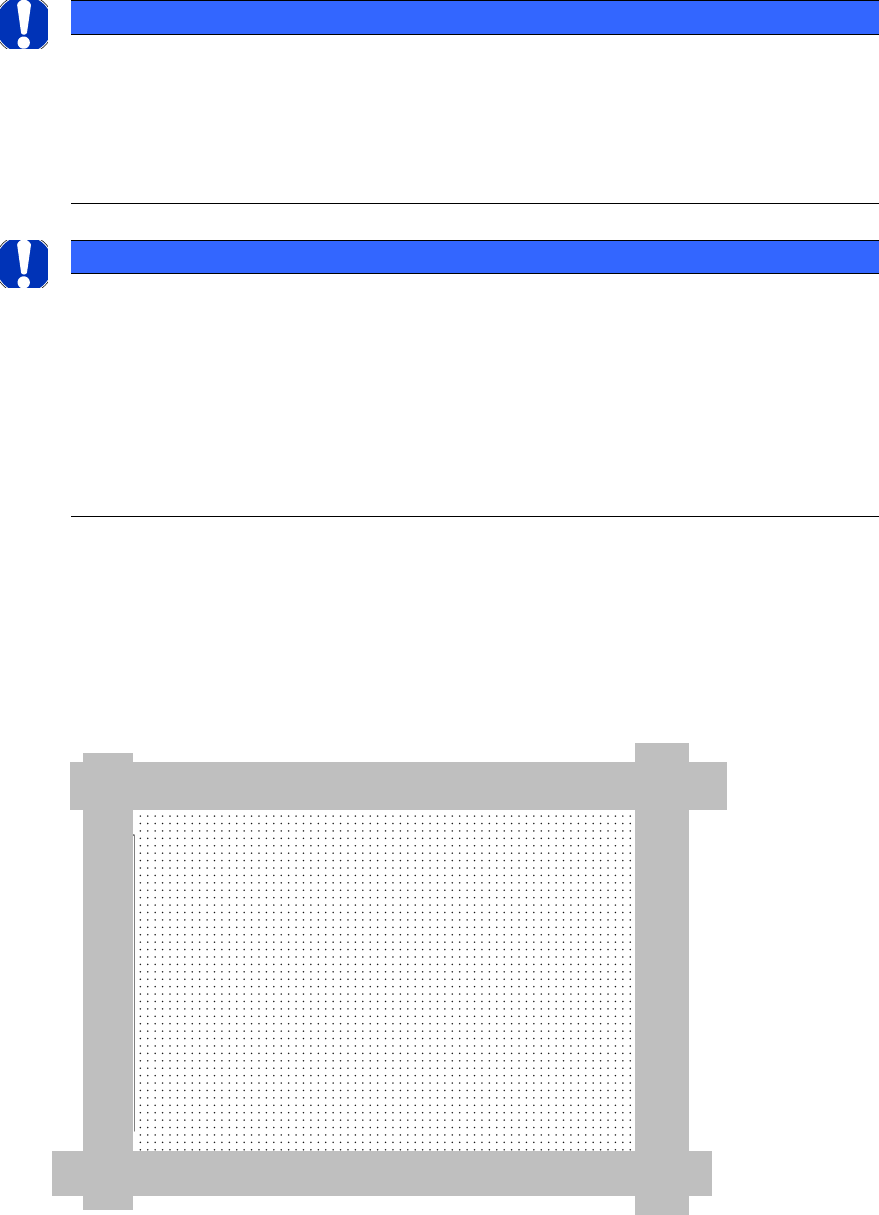

Vergessen Sie nicht, vor dem Aufbringen des Sprühklebers die Ränder der Platte mit einem
Klebeband (z.B.: „Klebeband, Tesa 4657 30 mm breit“ [00306789-01]) abzudecken, wie un-
ten im Bild dargestellt.
Zum einen um den Metallrahmen, der ja durch den LP-Transport geführt wird nicht zu verun-
reinigen und zum anderen, um die „globalen Passmarken“ nicht zu überdecken.
Beachten Sie dazu die sog. „Anschlaglinien“ (siehe Bild auf Seite 14).
Legen Sie den Untergrund der Platte mit großen Papiertüchern, oder Folien aus.

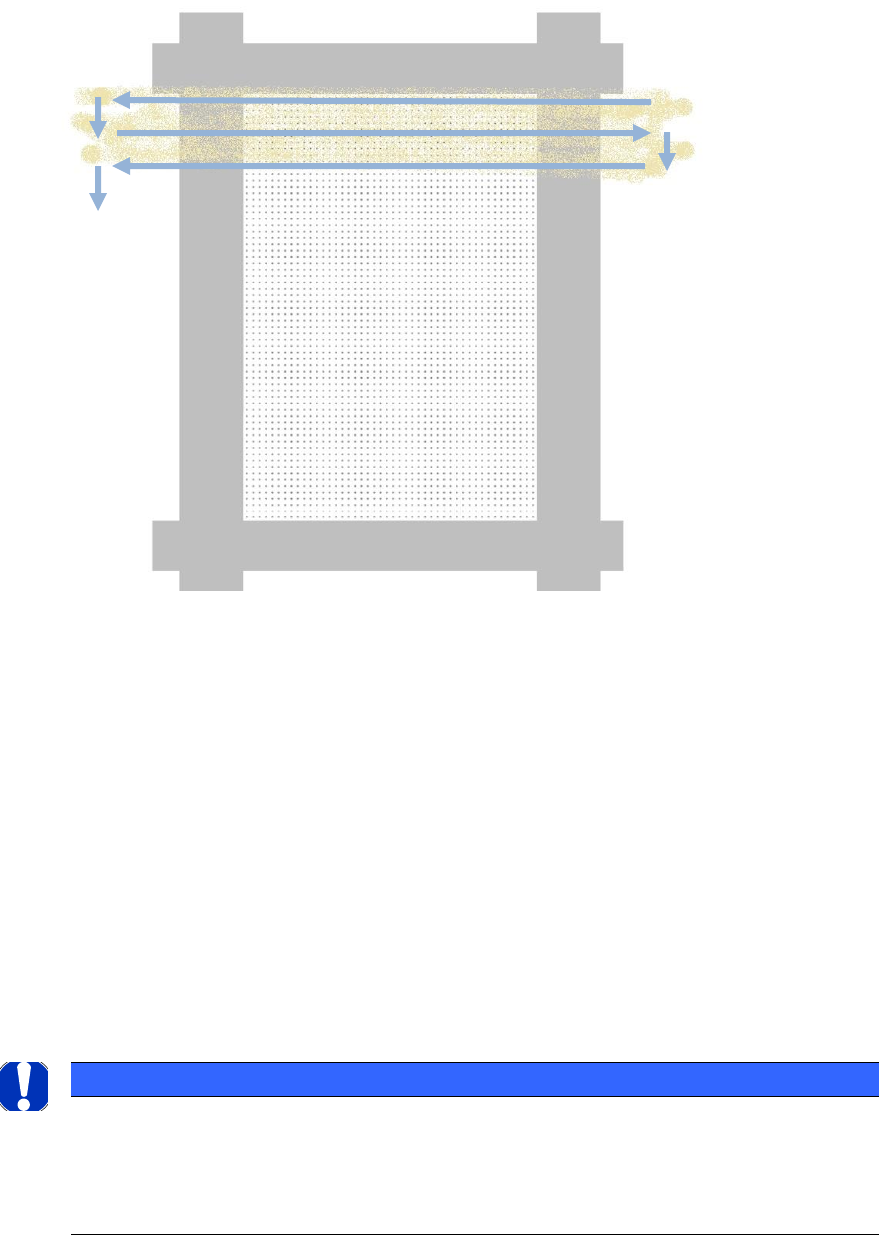

Bewegen Sie die Spraydose mit konstanter Geschwindigkeit, in ca. 20cm Entfernung von der
Platte, über die gesamte Breite der Platte.
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 13 VON 182
Wenden Sie die Bewegung außerhalb der Platte.
Bei der Bewegung über die Platte hinweg, darf die Geschwindigkeit nicht reduziert und v.a.
die Bewegung nicht gestoppt werden.
Der Sprühkleber muss gleichmäßig und leicht aufgetragen werden.
Tragen Sie nicht zu viel auf!
Entfernen Sie anschließend wieder die Klebebänder von den Rändern.
2.1.3.1.3 Reinigen der Glasplatte:
Zum Entfernen des Sprühklebers von der Platte verwenden Sie am besten den empfohlenen
“3M Aerosol-Reiniger auf Limonenbasis“ [03071373-01], oder die „Reinigungstuecher zum
Kleber entfernen“ [03126751-01] von DEK.
Bringen Sie den Reiniger gleichmäßig auf der Platte auf und lassen Sie ihn mind. 3 min.
einwirken.
Danach können Sie den aufgeweichten Sprühkleber mit Tüchern abwischen.
Zur weiteren Reinigung benutzen Sie Ethanol (Alkohol), der in jeder SMT Fertigung zu finden
sein sollte.
Zuletzt können Sie die Glasplatte noch beidseitig mit Glasreiniger streifenfrei reinigen.
HINWEIS / NOTICE
Kein Ethanol (Alkohol) bei Messung von Druckern mit Kleber!
Verwenden sie kein Ethanol oder anderen Alkohol zum Reinigen der Platten beim Messen von Siebdruckern!
Der Alkohol lässt den Kleber in Sekundenschnelle aushärten und verändert so auch die Form der Klebepunk-
te.
