ASM AVS - BEDIENUNGSANLEITUNG
SEITE 122 VON 182

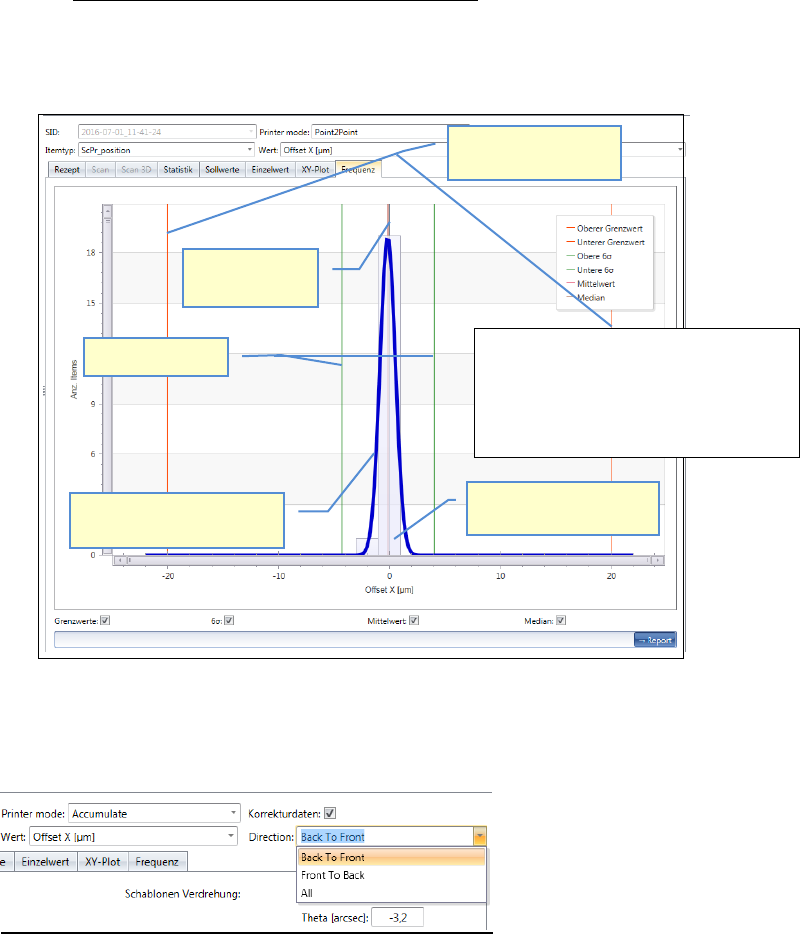

h. Frequenz-Chart (Gauss’sche Glockenkurve):
Zeigt das Ergebnis der selektierten Messung, abhängig von den Filtereinstellungen
oberhalb. Für die Bewertung des Diagramms in Bezug auf die Hilfslinien gelten die-
selben Grundsätze wie für das "Einzelwert Diagramm".
7. Druckrichtung:
Bei Bestückmaschinen können ja mehrere Köpfe gleichzeitig gemessen werden und sog.
Gruppen zugewiesen werden.
Diese Gruppen werden bei Druckerprojekten auf die Druckrichtung umgelegt. Dadurch ist es
möglich, in jeder Auswertung, bei der mehr als eine Messung aktiviert ist, nach der Druck-
richtung zu Filtern.
Sigma Grenzen
Gauss’sche Glockenkurve
(Normalverteilung)
Spezifkations-
Grenzen (Sollwerte)
Anzahl an Messpunkten
(hier in 4µm Schritten)
Mean
(Durchschnitt)
Grundsätzlich gilt:
• Je enger und höher eine Glockenkurve,
desto besser ist das Ergebnis.
• Die Spitze der Kurve sollte idealerweise
im Zentrum um den Null-Wert liegen.
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 123 VON 182

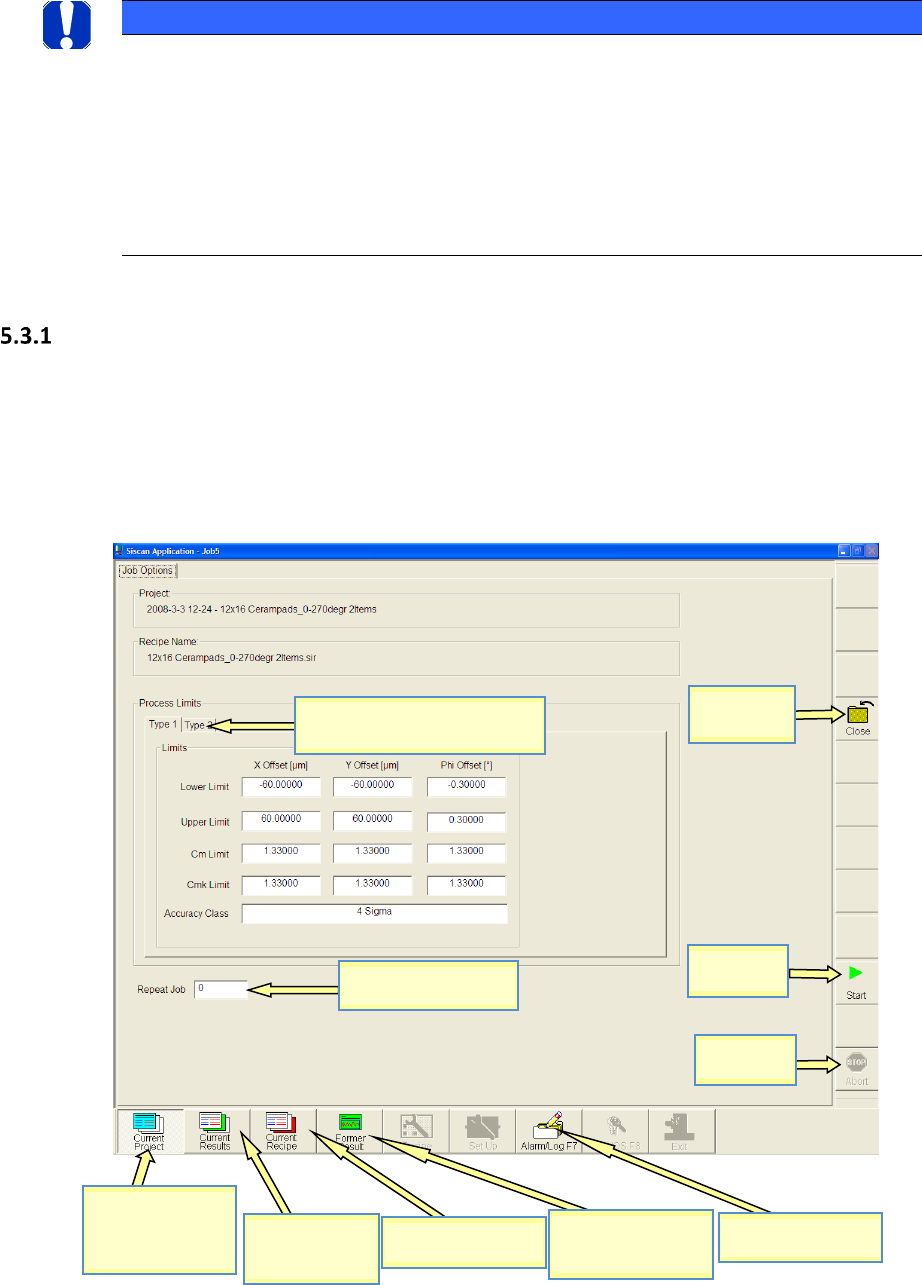

5.3 »AVS_Scan« (Mess-Software)
»Current Project« und Aufbau »AVS_Scan«
Nach dem Wechsel auf die Messsoftware erscheint folgende Ansicht.
Auf dieser Seite werden neben dem Projektnamen und dem Rezeptnamen auch die Prozessli-
mits (Spezifikationsgrenzen) angezeigt.
Dabei gibt es für jedes Bauelement (Item) eine eigene Spezifikation.
Weiters kann die Anzahl der Wiederholmessungen eingegeben werden.
HINWEIS / NOTICE
Bedeutung der AVS_Scan Software
Mit der Software ASM AVS 4.x die Berechnungen und Reports werden in der ASM AVS Software durchge-
führt.
Die AVS_Scan Software (zuvor SiScanApplication) wird nur für die Messung verwendet.
Das Kapitel der AVS_Scan Software in diesem Dokument wird jedoch weiterhin vollständig dargestellt.
Die AVS_Scan Software kann jederzeit, nach Start eines Projekts oder eines Rezeptes durch die ASM AVS
4.x Software, vollständig verwendet werden. Umschalten zwischen den Applikationen mit Alt+Tab.
Anzahl der Wiederhol-
messungen
Verschiedene Spezifikationen für
verschiedene Bauteile
Meßergebnisse
des aktuellen
Projekts.
Rezept des aktuellen
Projekts ansehen.
Vergangene (nicht
aktuelle) Projekte
ansehen.
Fehler- (Ereignis-)
Liste ansehen.
Start einer
Messung.
Messung
stoppen.
Projekt
schließen.
Einstiegsseite.
Messung starten!
Messung stoppen.
Projekt schließen
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 124 VON 182
»Current Results«
Die Seite «Current Results» wird hier am Beispiel des Selbsttest-Projektes erklärt.
5.3.2.1 »Current Results« während der Messung
Nach starten der Messung erscheint unten stehendes Bild.
• Die Türkisgrüne rechteckige Fläche in der Mitte der Ansicht stellt die Größe der Glasplatte dar.
• Die grauen Kreuze zeigen die Positionen an denen gemessen wird (Bestückpositionen).
• Die farbigen Kreise zeigen das Messergebnis. Die Farbe wird darunter stehender Skala entspre-
chend, vergeben.
• Anhand der bereits angelegten Farbkreise kann man den Fortschritt der Messung erkennen.
Zur Kontrolle lässt sich auch ein »Live Bild« einschalten.
HINWEIS / NOTICE
Bitte beachten Sie, dass beim Betrachten des »Live Image« die Geschwindigkeit der Messung
zurückgeht!
Mit den Auswahlfeldern auf der linken Seite kann man die Ansicht z.B. zwischen X-Achse, Y-
Achse und Winkel umschalten.
Es kann immer nur eine Achse dargestellt werden!
Wechsel auf Live Bild!
