ASM AVS - BEDIENUNGSANLEITUNG
SEITE 128 VON 182
5.3.2.5 »Current Results« – Teilansicht »Recipe«
Hier kann das zum Projekt gehörige Rezept angesehen werden.

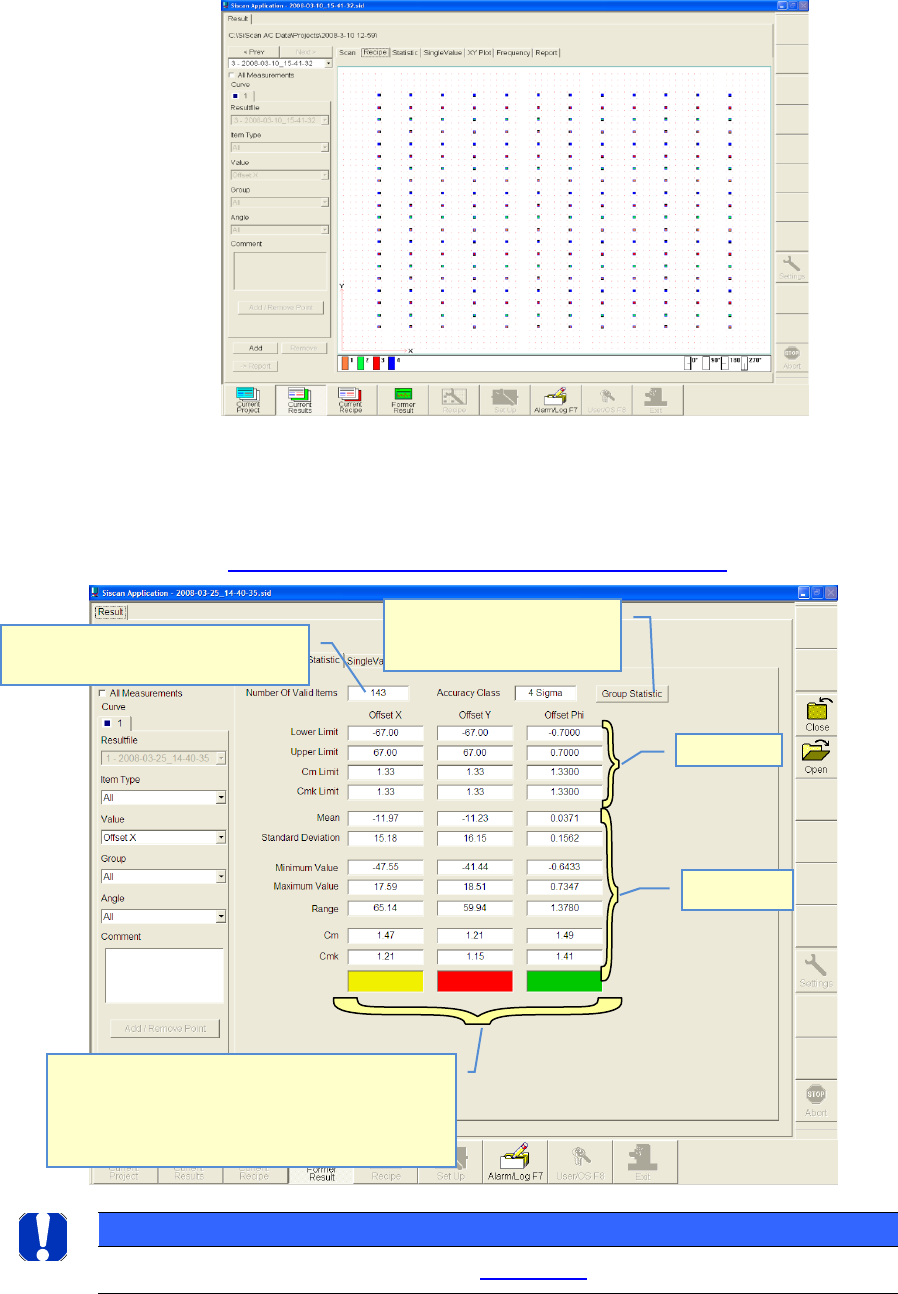

5.3.2.6 »Current Results« - Teilansicht »Statistic«
Die unter »Statistic« angezeigten Tabellen sind abhängig von den Einstellungen auf der linken
Seite des Fensters.
Siehe dazu auch 5.3.2.3 »Current Results« Auswahl Ergebnisdarstellung
HINWEIS / NOTICE
Genauere Angaben zur Ergebnisbewertung siehe 7.4.1 Statistik.
Anzahl der Meßpunkte, die bei der
Berechnung berücksichtigt wurden.
Sollwerte
IST-Werte
Schnelle Ergebnisbewertung:
gn = cmk-Wert innerhalb des Sollwertes.
rt = cm-Wert ausserhalb des Sollwertes.
ge = cm-Wert innerhalb, aber cmk-Wert ausserhalb
des Sollwertes. → Offset Korrektur notwendig.
Alle Ergebnisse zu den einzel-
nen Gruppen und Items im
Überblick
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 129 VON 182

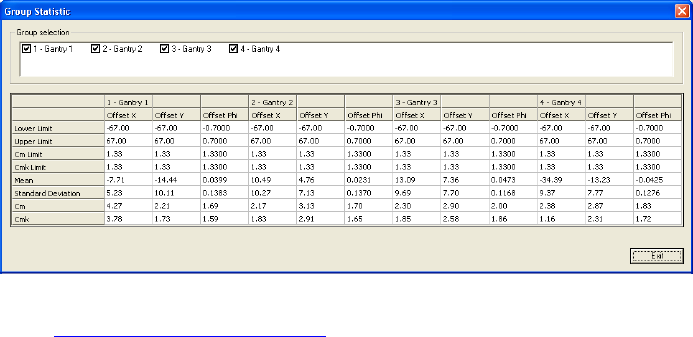

5.3.2.6.1 Group Statistic:
Die Felder der Ansicht »Statistic« zeigen jeweils nur ein Ergebnis. So kann nur das Ergebnis
der Gesamtmessung, oder eines einzelnen Items, bzw. einer Gruppe angezeigt werden.
Mit der Funktion Group »Statistic« können alle unterschiedlichen Gruppen auf einmal ange-
zeigt werden.
Zur Korrektur der Offsets an den SIPLACE Maschine,
siehe 7.1 Korrektur der Offsetwerte.
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 130 VON 182
5.3.2.7 »Current Results« – Teilansicht »Single Value«
Die unter Single Value angezeigten Graphiken sind abhängig von den Einstellungen auf der lin-
ken Seite des Fensters.
Siehe dazu auch 5.3.2.3 »Current Results« Auswahl Ergebnisdarstellung.
Nur bei der Ansicht »Single Value« können auch tatsächlich mehrere Graphen in einem Bild
dargestellt werden. Siehe dazu 5.3.2.3.
VORSICHT / CAUTION
Es können keine Graphen gemeinsam angezeigt werden, denen unterschiedliche Spezifikati-onsgrenzen
(Sollwerte) zugrunde liegen. Z.B. X- und Y- Achse kann nie gemeinsam mit dem Winkel dargestellt werden.
Die Angabe der Spezifikationsgrenzen hängt am „Item“.
Dadurch können verschiedene „Items“ mit unterschiedlichen Spec. Grenzen bewertet werden.
Sigma-Grenzen zeigen an, bei welchem Offset-Wert die angegebene Genauigkeitsklasse (Ac-
curacy Class), mit dem vorliegenden Ergebnis, erreicht wird.
Accuracy Class, siehe 5.3.2.6, 5.3.1, bzw. 5.2.24.1.2
Im Beispiel oben werden die geforderten 4 Sigma (cmk=1,33), im negativen Bereich erst bei ca.
-73µm für die X-Achse (blauer Graph), sowie bei ca. -77µm für die Y-Achse (gelber Graph), er-
reicht. Die geforderte Spezifikationsgrenze liegt allerdings bei 67µm (rote Linie).
Regressionsgeraden zeigen den Verlauf des Mittelwertes (Mean) des Ergebnisses an.
HINWEIS / NOTICE
Genauere Angaben zur Ergebnisbewertung siehe 7.4 Erläuterungen zu Statistik und Interpretation der
Ergebnisse.
Graph 1, z.B. X Offset.
Regressionsgerade
(Verlauf)
Sigma-
Grenzen
Spezifikationsgrenzen
(Sollwerte)
Hilfslinien aus- und
einblenden.
