5.3.2.9 »Current Results« Ansicht Frequency-Plot:
Die unter »Frequency-Plot« angezeigten Graphiken sind abhängig von den Einstellungen auf
der linken Seite des Fensters.
Siehe dazu auch 5.3.2.3 »Current Results« Auswahl Ergebnisdarstellung

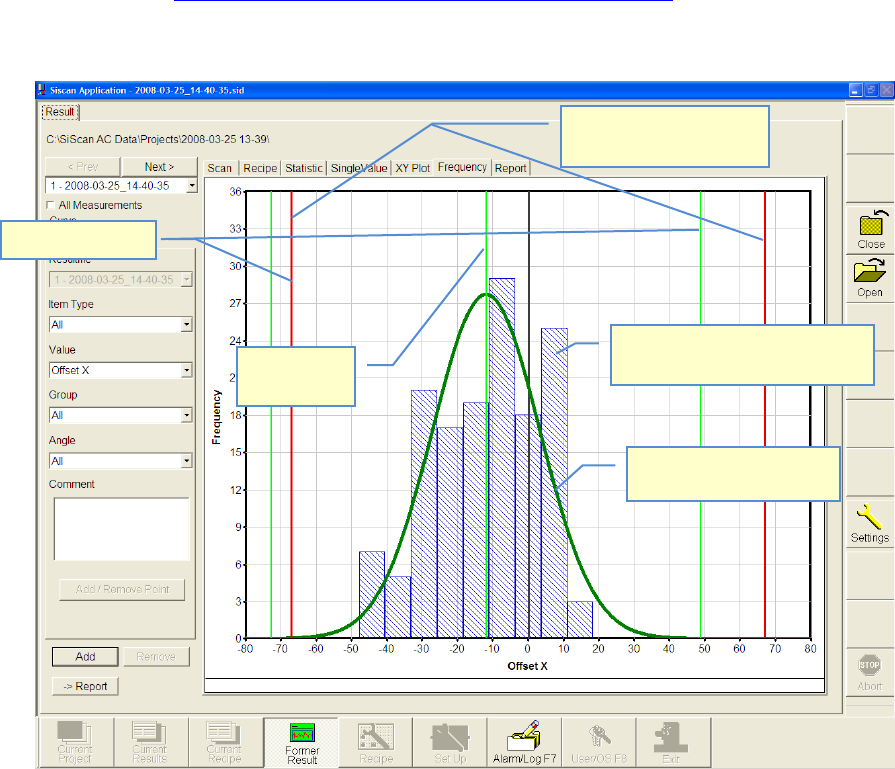

Mit der Ansicht »Frequency« kann die »Gauss’sche- Glocke« (Normalverteilung) dargestellt
werden.
Prinzipiell gilt:
• Je schmaler und höher die Glockenkurve, desto besser das Ergebnis.
• Die Kurve sollte möglichst um den Nullwert (Mitte) liegen.
Für die Bedeutung der Hilfslinien gilt dasselbe wie für die Graphik im „Single Value Chart“.
Sigma-Grenzen
Gauß’sche Glockenkurve
(Normalverteilung)
Spezifikationsgrenzen
(Sollwerte)
Anzahl der Meßpunkte im Bereich
(hier in 10µm Schritten)
Mittelwert
(Mean)
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 133 VON 182
5.3.2.10 »Current Results« – Teilansicht «Report«:
In diesem Fenster werden die Teile des Ergebnisses aufgelistet, die anschließend im Zertifi-
kat (Report) erscheinen sollen.
Diese Liste wird über durch Klicken des Button »→ Report« befüllt.
In jeder Teilansicht, in der dieser Button aktiv ist, kann das angezeigte Ergebnis zum Report
hinzugefügt werden.
Siehe dazu auch 5.3.2.3 »Current Results« Auswahl Ergebnisdarstellung

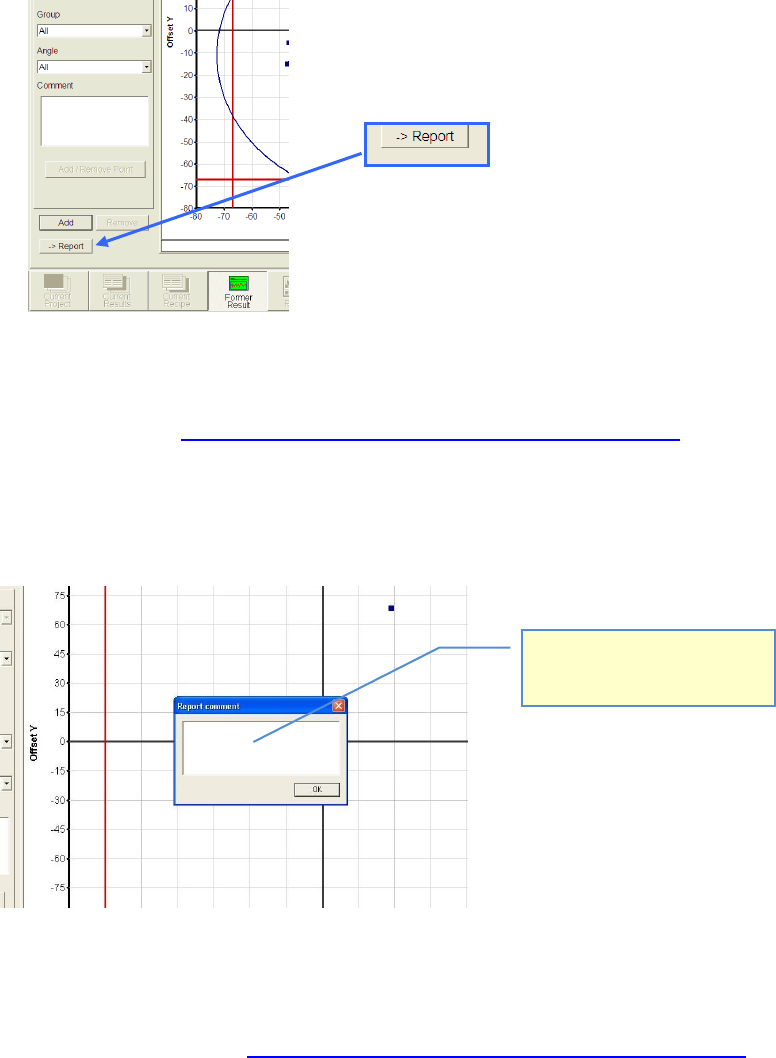

Nachdem Sie auf den oben stehenden Button geklickt haben, erscheint ein Dialog zur Einga-
be eines Kommentars.
Dieser Kommentar wird dann im Report, direkt hinter der ausgewählten Tabelle, bzw. Grafik,
angezeigt.
Besonderheit:
• Wenn man in der Ansicht »Statistic« anstelle aller Gruppen nur eine Gruppe auswählt, weil
man damit z.B. das Ergebnis eines einzelnen Kopfes in einer Bestückung von 4 Köpfen be-
trachten möchte (siehe 5.3.2.3 »Current Results« Auswahl Ergebnisdarstellung), so wird bei
einer Berücksichtigung im Report eine spezielle Darstellung erzeugt.
Dabei werden einige Teile der Standarddarstellung weggelassen.
Hier können Sie zur ausgewähl-
ten Tabelle, bzw. Grafik, einen
Kommentar hinzufügen.
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 134 VON 182

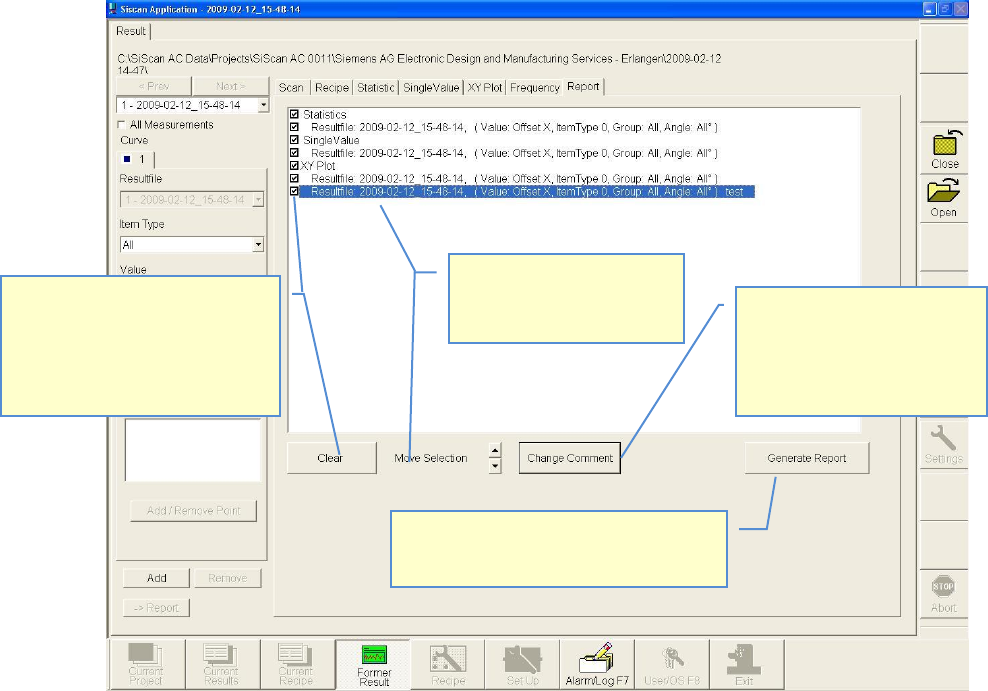

1. Zeile Markieren (blau).
2. markierte Zeile kann mit
den Pfeil-Buttons ver-
schoben werden.
1. Eintrag mit der Checkbox Sele
ktieren (De-Selektieren).
2. Alle selektierten Einträge wer-
den mit Klick auf den Clear-
Button aus der Liste gelöscht.
Zertifikat (Report) wird als Adobe Acrobat
PDF-File erzeugt und muss zum Projektpfad
gespeichert werden.
1. Zeile Markieren (blau).
2. Mit Klick auf den Button
„Change Comment“ kann
der Kommentar zum Ergeb-
nis, oder zur Grafik geändert
werden.
