ASM AVS - BEDIENUNGSANLEITUNG
SEITE 13 VON 182
Wenden Sie die Bewegung außerhalb der Platte.
Bei der Bewegung über die Platte hinweg, darf die Geschwindigkeit nicht reduziert und v.a.
die Bewegung nicht gestoppt werden.
Der Sprühkleber muss gleichmäßig und leicht aufgetragen werden.
Tragen Sie nicht zu viel auf!
Entfernen Sie anschließend wieder die Klebebänder von den Rändern.
2.1.3.1.3 Reinigen der Glasplatte:
Zum Entfernen des Sprühklebers von der Platte verwenden Sie am besten den empfohlenen
“3M Aerosol-Reiniger auf Limonenbasis“ [03071373-01], oder die „Reinigungstuecher zum
Kleber entfernen“ [03126751-01] von DEK.
Bringen Sie den Reiniger gleichmäßig auf der Platte auf und lassen Sie ihn mind. 3 min.
einwirken.
Danach können Sie den aufgeweichten Sprühkleber mit Tüchern abwischen.
Zur weiteren Reinigung benutzen Sie Ethanol (Alkohol), der in jeder SMT Fertigung zu finden
sein sollte.
Zuletzt können Sie die Glasplatte noch beidseitig mit Glasreiniger streifenfrei reinigen.
HINWEIS / NOTICE
Kein Ethanol (Alkohol) bei Messung von Druckern mit Kleber!
Verwenden sie kein Ethanol oder anderen Alkohol zum Reinigen der Platten beim Messen von Siebdruckern!
Der Alkohol lässt den Kleber in Sekundenschnelle aushärten und verändert so auch die Form der Klebepunk-
te.
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 14 VON 182
2.1.3.2 Messbauteile:
Bei den Messbauteilen (oder Messdummies) muss man unterscheiden, für welche Anwen-
dung (Konfig. der Maschine) ein BE gebraucht wird.
2.1.3.2.1 Cerampads 2x2mm gegurtet (00359505-01):
Für Maschinen, bzw. Köpfe, die im Collect&Place Mode betrieben werden und vor allem zur
Bestückung von Chip-Bauelementen Gebrauch finden.
Die Cerampads werden mit der Art.-Nr. 00359505-01 in Rollen zu 5000 Stk. geliefert.
2.1.3.2.2 Standard SMD Chip Bauelemente (0201, 0402, …):
Für Maschinen, bzw. Köpfe, die im Collect&Place Mode betrieben werden.
Anstatt Cerampads können auch konventionelle SMD Chip Bauelemente verwendet werden.
Diese sind jedoch aufgrund der meist schlechteren Qualität (Toleranz der Kanten, Breiten
und Längen….) nur bedingt für die MFU geeignet.
VORSICHT / CAUTION
Gefahr der falschen Interpretation von Messergebnissen!
Solche Bauteile sollten immer erst dann zum Einsatz kommen, wenn mit den bevorzug-
ten MFU Bauteilen die grundsätzliche Maschinenfähigkeit bereits nachgewiesen wurde.
2.1.3.2.3 Glasbauteile CC02-005:
Bei SIPLACE Maschinen mit analogen Visionsystem gab es eine Option Feinkalibrierung. Für
diese Feinkalibrierung wurden u.a. Glasbausteine CC02-005 mitgeliefert. Diese Bausteine
kann man auch für die MFU eines C&P 6er-Kopfes, bzw. für alle P&P Köpfe, verwenden.
00343702-01 Glasbst. RV-K.6/12/IC-K.(CC02-005)m.Tray.
Dafür wird ein Tray Träger benötigt mit der Art.-Nr. 00116430-01.
2.1.3.2.4 Glasbauteile GC AC 01, GC AC 02 und GC AC 03:
Für alle 3 Bauteile gilt:
• Mit der BE-Kamera des Bestückers werden die QFP- oder die BGA-Struktur optisch
zentriert.
• Die Lotbumps dienen als Abstandshalter, damit die Glasteile nicht flächig auf den Klebefilm
bestückt werden.
• Die Messmarken werden durch die 0,2 mm dicke Glasschicht in den Sacklöchern der Bau-
teile, durch das ASM AVS optisch zentriert und somit die Position der Bauteile relativ zur
Position der Marke auf der Platte berechnet.
2.1.3.2.5 Übersicht Messbauteile:
Kopf
Bauteil (Standard)
Bauteil (Alternative)
CP-12, CP-20, CPP (12) Köpfe
Cerampads
GC AC 01 (BGA_DCA); SMD Chips
6er
GC AC 01 (QFP)
CC002-005
IC-Kopf, Twin-Kopf, P&P-Modul, CPP (1)
GC AC 02 (QFP) (BGA bei FC-Cam.)
GC AC 01 (QFP); CC002-005
4fach Messung an Twin, IC Kopf u. P&P-Modul
GC AC 03
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 15 VON 182

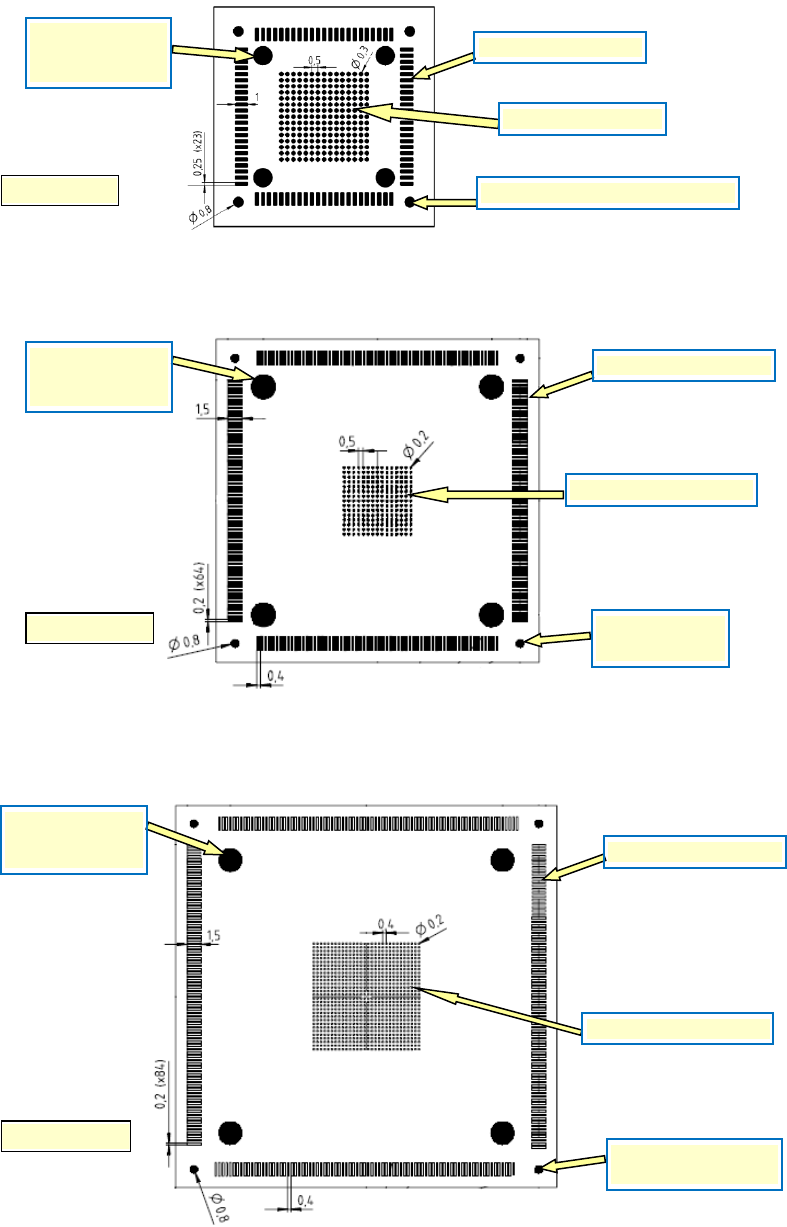

03063445-01 »GC AC 01« sind Glasbauteile in der Größe 18 x 18 mm.
Auf der Unterseite dieser Bauteile sind folgende Strukturen aufgebracht.
03063450-01 »GC AC 02« sind Glasbauteile in der Größe 32 x 32 mm.
Auf der Unterseite dieser Bauteile sind folgende Strukturen aufgebracht.
03063453-01 »GC AC 03« sind Glasbauteile in der Größe 42 x 42 mm.
Auf der Unterseite dieser Bauteile sind folgende Strukturen aufgebracht.
GC AC 01
QFP92-Struktur
BGA225-Struktur
Messmarken für SIIPLACE AVS
Lotbumps,
Messingplättchen
(Beinchen)
QFP256-Struktur
BGA225-Struktur
Messmarken für
SIPLACE AVS
Lotbumps,
Messingplättchen
(Beinchen)
GC AC 02
QFP336-Struktur
BGA900-Struktur
Messmarken für
SIPLACE AVS
Lotbumps,
Messingplättchen
(Beinchen)
GC AC 03
