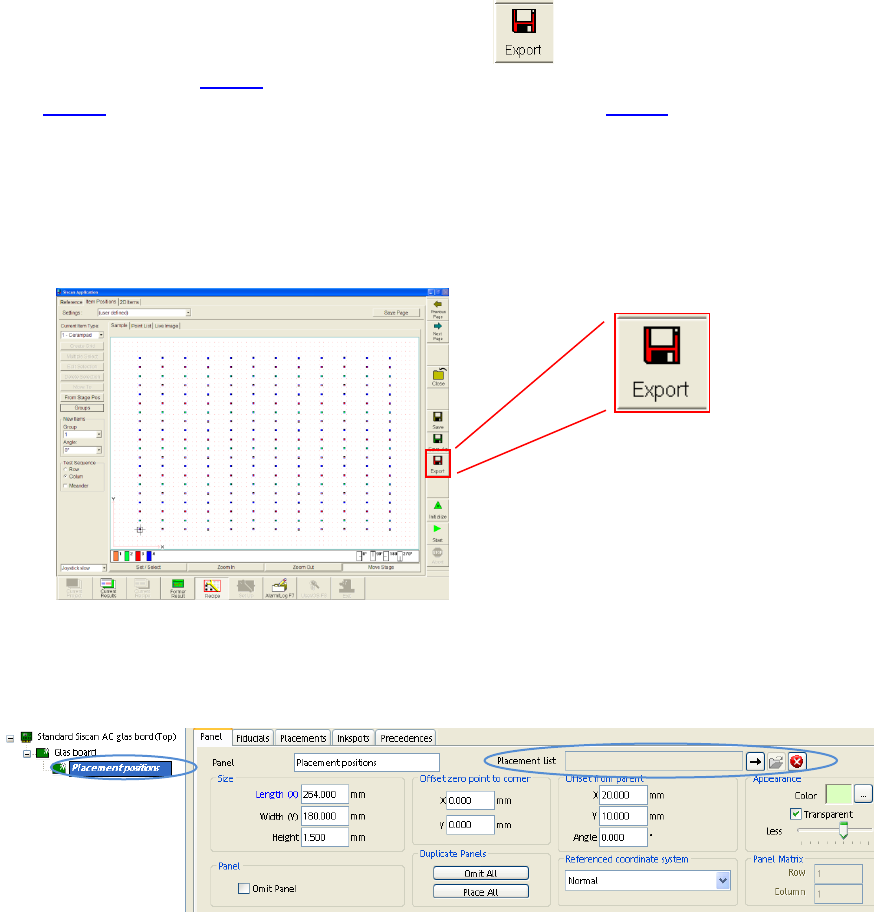

5.3.5.5 Export der Recipe Daten (Meßplandaten)
Nachdem, wie in 5.3.5.1 beschrieben, die Glasplatte für das Rezept ausgewählt wurde, wie in
5.3.5.2 Bauteile (Items) in das Rezept geladen wurden, wie in 5.3.5.3 Die Bauteile auf der Plat-
te platziert wurden, können nun die Daten exportiert werden, um sie als Bestückpositionen in
eine »SIPLACE Pro« Leiterplattenbeschreibung einzubauen.
Es wird ein Textfile erzeugt, das anschließend in »SIPLACE Pro« über den
»ASCII Centroid Import Wizard« importiert werden kann.
Sie finden diese Funktion im »Recipe Editior«.
Nach dem Export muss diese Bestückliste in die Leiterplatte »Standard ASM AVS glasboard« in
den letzten Unternutzen »Placementpositions« eingefügt werden.
Siehe Bild unten
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 151 VON 182
6 Verbindung Notebook ASM AVS SIPLACE
Der Rechner des AVS Systems verfügt über 2 LAN Ports.
Ein Anschluss wird als REMOTE_LAN bezeichnet und an der Vorderseite rausgeführt.
Der 2. Anschluss wird als SIPLACE_LAN bezeichnet und an der Rückseite rausgeführt.
6.1 Einstellungen der Verschiedenen Netzwerkadapter
Um einen fehlerfreien Betrieb aller Systeme zu gewährleisten, müssen die Netzwerkadapter des
Rechners unterschiedliche Eigenschaften aufweisen.
REMOTE_LAN:
Der als REMOTE_LAN bezeichnete Netzwerkadapter muss immer auf eine feste Adresse einge-
stellt sein.
Die Adresse ist fest mit 169.254.100.x, mit x für die Geräte-Nummer (Beschriftung am
LAN-Anschluss).
SIPLACE_LAN:
Um eine Verbindung zur SIPLACE Linie herstellen zu können, muss der Anschluss
SIPLACE_LAN eine passende Adresse bekommen.
Geben Sie hier dieselben Einstellungen (Adresse, Netmask) ein, wie auf dem SIPLACE
Pro Computer des Kunden.
Stecken Sie das LAN Kabel vom SIPLACE Pro Computer ab, welches die Linie mit dem
SIPLACE Pro Computer verbindet.
Stecken Sie dieses Kabel an den SIPLACE_LAN Anschluss auf der Rückseite des AVS.
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 152 VON 182
6.2 Verbindung zur Produktionslinie (mit SIPLACE Pro)
• In der Line Control GUI des Siplace Pro Computers die Linie trennen!
• Bringen Sie das ASM AVS Gerät so nah wie möglich an den Linienrechner (Siplace Pro).
Lesen sie die IP- Adresse von dem Linienrechner (Siplace Pro) aus (z.B. mit „ipconfig“).
• Tragen Sie exakt dieselbe Adresse in den Netzwerk-Adapter des SIPLACE_LAN ein.
• Stecken Sie nun das LAN Kabel am SIPLACE Pro Rechner ab und stecken Sie es am SIPLACE
LAN Anschluss auf der Rückseite des ASM AVS.
• Um die Verbindung zu testen, versuchen Sie einen “ping” auf die IP Adresse einer Station
durchzuführen.
HINWEIS / NOTICE
Import der Rüstung aus der Produktion
Grundsätzlich, bevor Sie Stationen, Linien und Rüstungen erzeugen, sollten Sie die Rüstung des zuletzt
gesendeten Auftrags vom SIPLACE Pro Rechner des Kunden exportieren. Nach dem Import der Daten in
einen Ordner „Customer Data“, müssen Sie sich nicht mehr um die Maschinenkonfiguration (Pipetten-
wechsler, Kopftyp, IP-Adresse…) von allen Maschinen in der Linie kümmern und können mit vorgefertigten
Tischen und Leiterplatten direkt ein Los erzeugen und vorgeben.
