ASM AVS - B EDIENUNGSANLEITUNG S EITE 166 VON 182
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 165 VON 182
7.3 Einstellungen der Vision Parameter von Gehäuseformen (GF)
Nachfolgend sind alle Einstellungen der Vision Parameter für die verschiedenen Gehäu-
seformen an den unterschiedlichen analogen Kameras in Tabellenform dargestellt.
Diese Werte stellen eine Datenbasis dar. Vor allem die Beleuchtungswerte sind dann je-
doch auch noch von der einzelnen Kamera abhängig.
HINWEIS / NOTICE
Es wird generell empfohlen, vor allem bei älteren Maschinen, vor einer MFU ein sog. FCCS durchzuführen
um die Kamerabeleuchtung auf einen Standard einzustellen. Somit wird eine vergleichbare Basis geschaf-
fen.

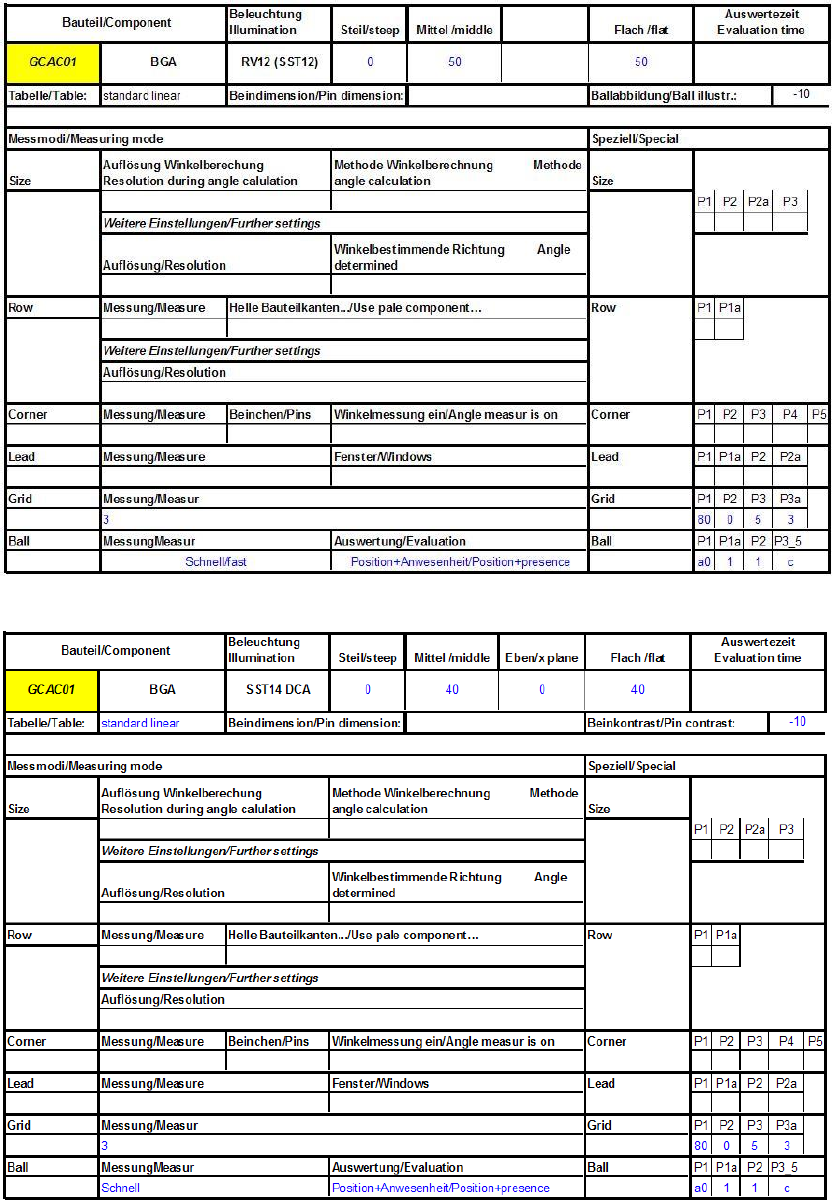

SST12 und SST14 => RV12 Kopf an ICOS Maschinen (analoges Vision)
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 166 VON 182
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 167 VON 182
SST13 und SST14 => RV6 Kopf an ICOS Maschinen (analoges Vision)
