3_AVS_V2_MFU_BA-intern_DE_07-2019 - 第171页
ASM AVS - B EDIENUNGSANLEITUNG S EITE 171 VON 182
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 170 VON 182

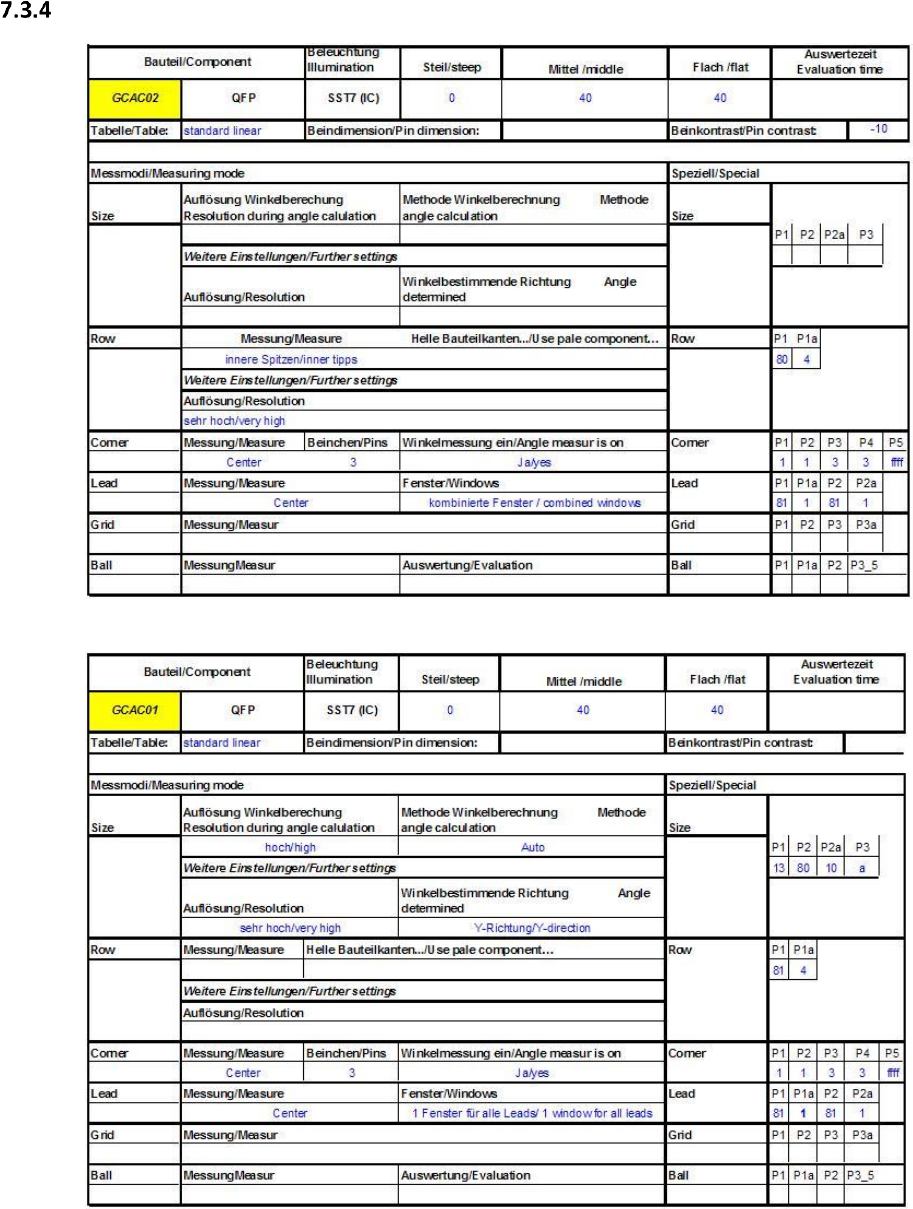

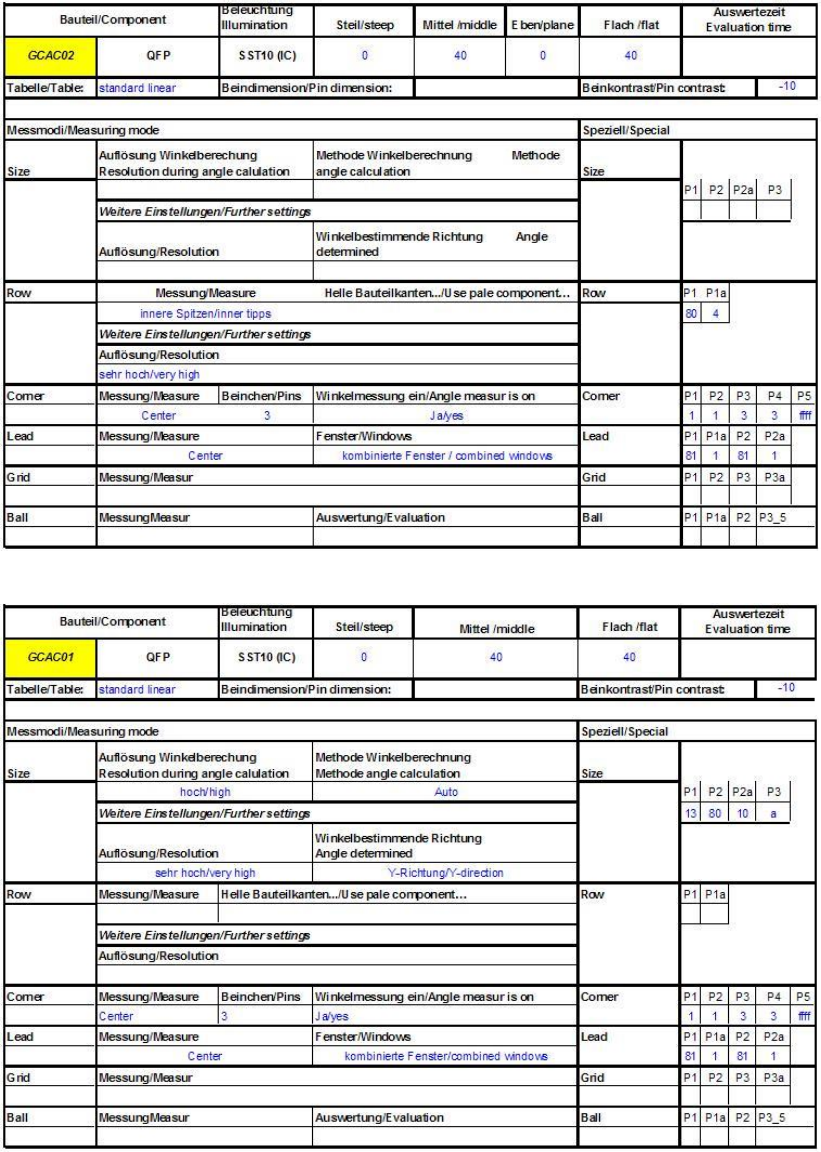

SST7 und SST10 => IC-Kopf an ICOS Maschinen (analoges Vision)
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 171 VON 182
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 172 VON 182
7.4 Erläuterungen zu Statistik und Interpretation der Ergebnisse
Statistik
7.4.1.1 Statistische Meßgrößen
• Mean
arithmetischer Mittelwert aller gemessenen Offsets.
• Standard Deviation
Die Standardabweichung / Varianz gibt an wie stark eine Zufallsvariable um den Erwar-
tungswert gestreut ist.
Der Erwartungswert ist Null, da erwartet wird, dass die Maschine optimal, also ohne Offset,
bestückt.
Der angegebene Wert in der Ansicht entspricht der Standardabweichung bezogen auf 1σ
(Sigma).
D.h., um das Ergebnis auf die Sollwerte bezogen zu bewerten, muss der Wert mit dem Sig-
ma-Wert des Sollwertes (Spezifikation) multipliziert werden.
Beispiel oben: X-Achse Standard Deviation = 15,18µm => bezogen auf die Sollwerte
15,18 *4 = 60,72µm.
Um also innerhalb der Spezifikationsgrenze von ±67µm zu bleiben ist eine maximale Abwei-
chung des Mittelwertes aller Messpunkte (Mean) von 6,28µm erlaubt.
