ASM AVS - BEDIENUNGSANLEITUNG
SEITE 19 VON 182
2.1.3.6.1 Hardware
Zuführung im Doppeltransport:
Bei Maschinen mit Doppeltransport kann in einer Spur die Glasplatte und in der anderen Spur das Tray
zugeführt werden.
Zuführung im Einfachtransport:

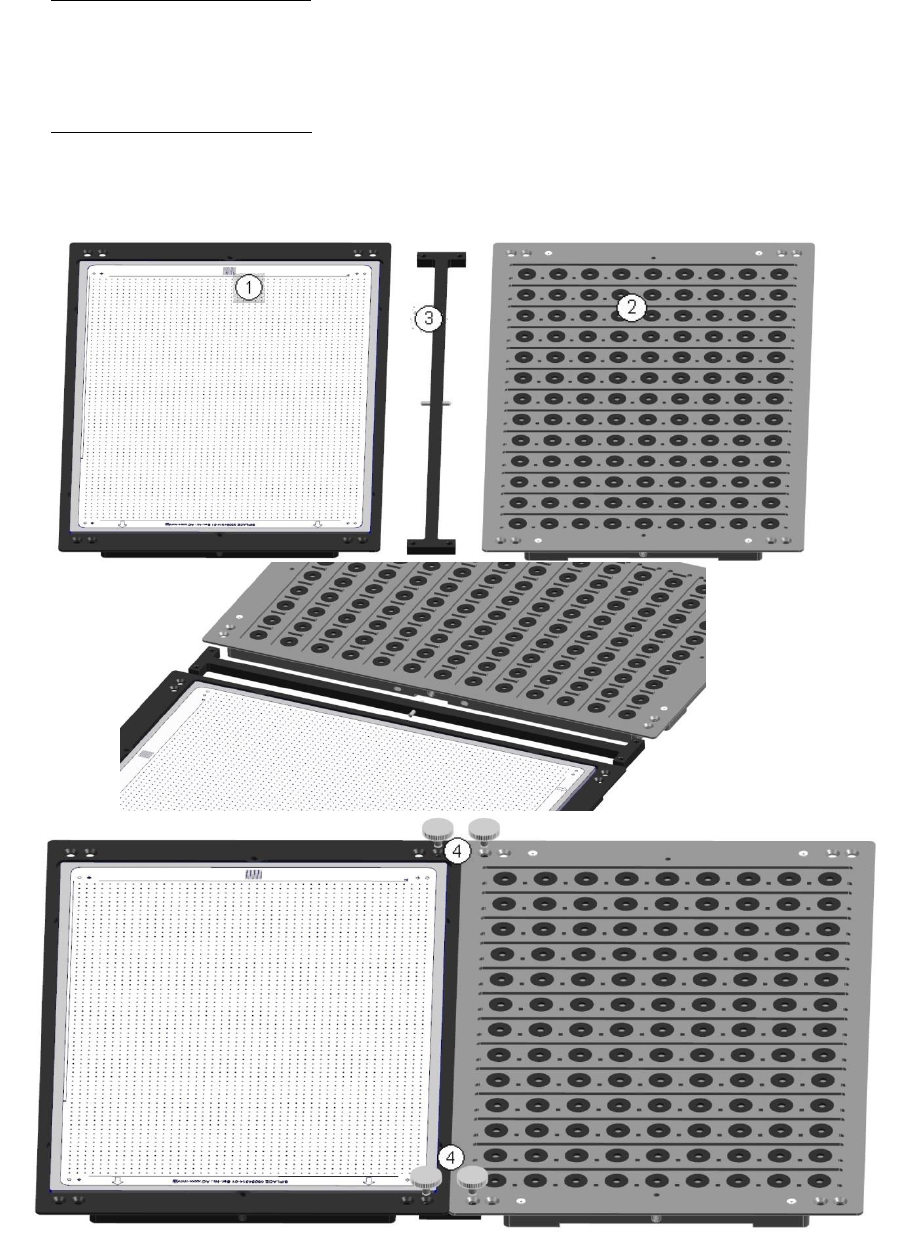

Verbinden Sie das Tray (1) mit der Glasplatte (2), unter Verwendung des beiliegenden Adapters (3) und
fixieren Sie die Verbindung mit den 4 Rändelschrauben (4) „DIN 464 M4 x 12-St (Rändelschraube)“
[03031103-01].
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 20 VON 182
2.1.3.6.2 Software (SIPLACE Pro)
Zuführung im Doppeltransport
Bei Maschinen mit Doppeltransport kann die Glasplatte in einer Spur und das Tray in der ande-
ren Spur zugeführt werden.

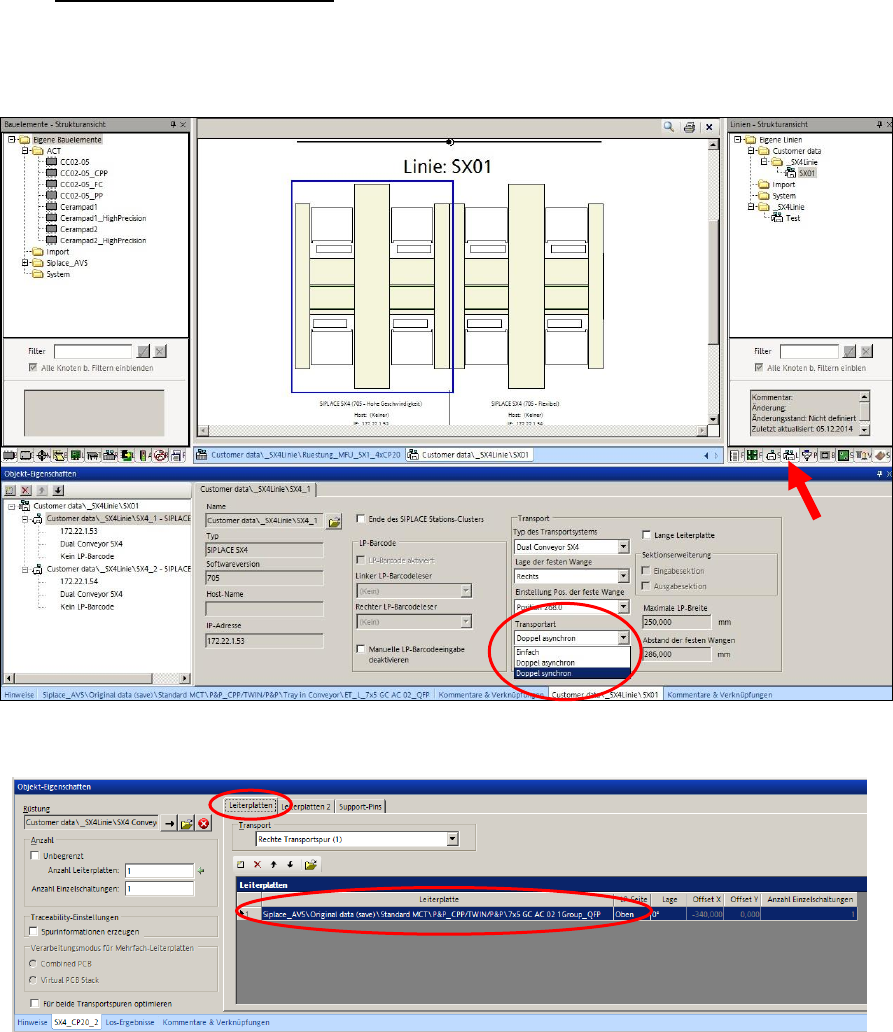

► Stellen Sie den Transport in der Linie auf Doppel synchron um.
► Erstellen Sie ein Los.
► Verwenden Sie eine Standard Leiterplatte.
► Für die zweite Transportspur, in der das Tray zugeführt werden soll, wählen Sie die leere
Platte => Siplace_AVS\Original data (save)\Special boards\Spacer in other Lane for
ConveyorTray als Platzhalter für die Spur, in der sie das Tray zuführen wolle.
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 21 VON 182
Zuführung im Einfachtransport
► Verbinden Sie das Tray mit der Glasplatte, wie in Abschnitt 2.1.3.6.1 beschrieben.
► Stellen Sie die Transportspur auf 428,00 mm Breite ein oder verwenden Sie die automati-
sche Breitenverstellung.
Das Tray wird gemeinsam mit der Platte in die Maschine eingefahren.
SIPLACE Pro – Rüstung (Tische)

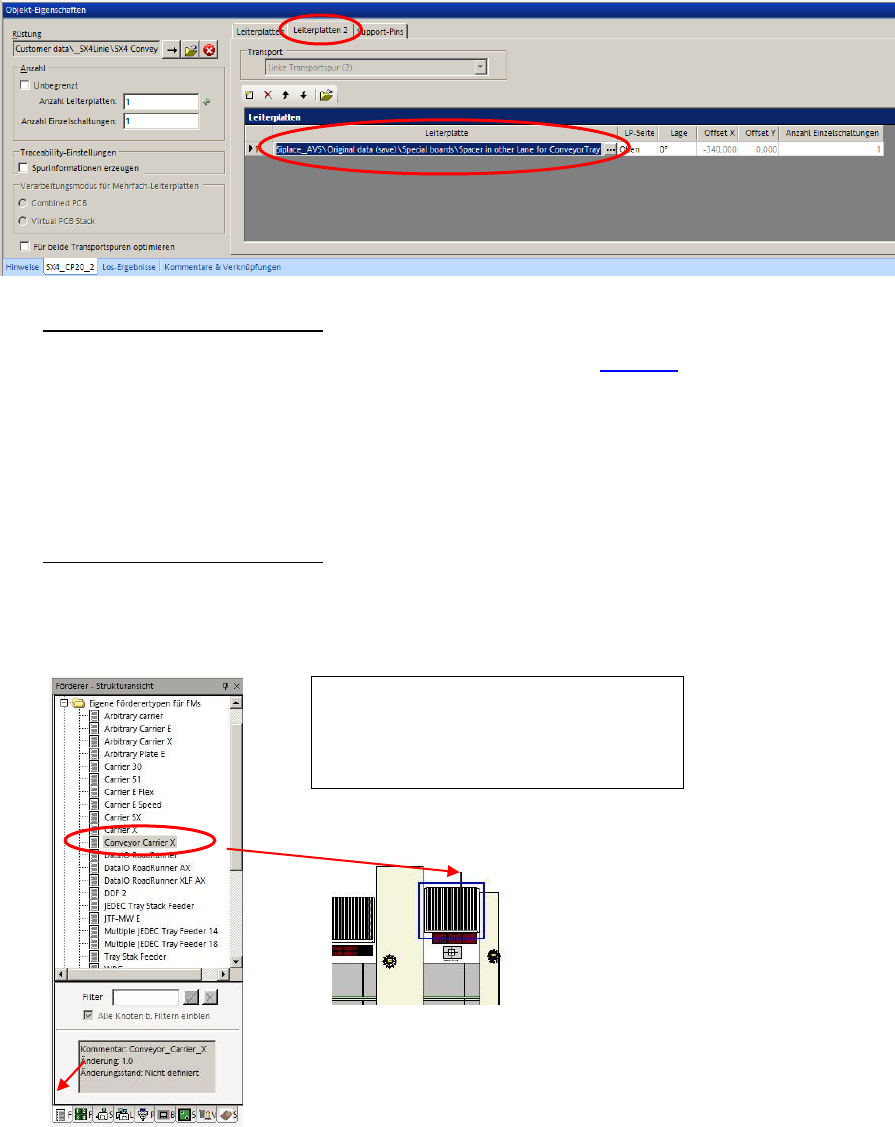

► Stellen Sie in SIPLACE Pro, auf der Seite des Portals an dem gemessen werden soll, den
Tray-Träger Conveyor Carrier X aus dem Ordner Eigene Förderertypen für FMs aus.
► Markieren Sie den Tray-Träger, sodass dieser in der Editor-Maske unten angezeigt wird.
► Klicken Sie auf die Schaltfläche im Feld der Spalte Flächenmagazin und wählen Sie z.B. aus
dem Ordner Eigene Flächenmagazine => Siplace_AVS\Original data (save)\Trays for X-
Series Machines\X-Feeder docking unit\GC-AC-02\ das Tray Conveyor Tray GCAC02 aus.
► Oder ziehen Sie einen bereits vorbereiteten Tisch aus den Ordner Eigene Flächenmagazine
=> Siplace_AVS\Original data (save)\Tables for X-Series Machines\Conveyor Tray from 708
direkt auf den Stellplatz an der Transportspur, in der Sie das Tray zuführen wollen.
► Ziehen Sie den Tray-Träger
Conveyor Carrier X auf eine freie
Spur am entsprechenden Tisch.
