ASM AVS - BEDIENUNGSANLEITUNG
SEITE 23 VON 182

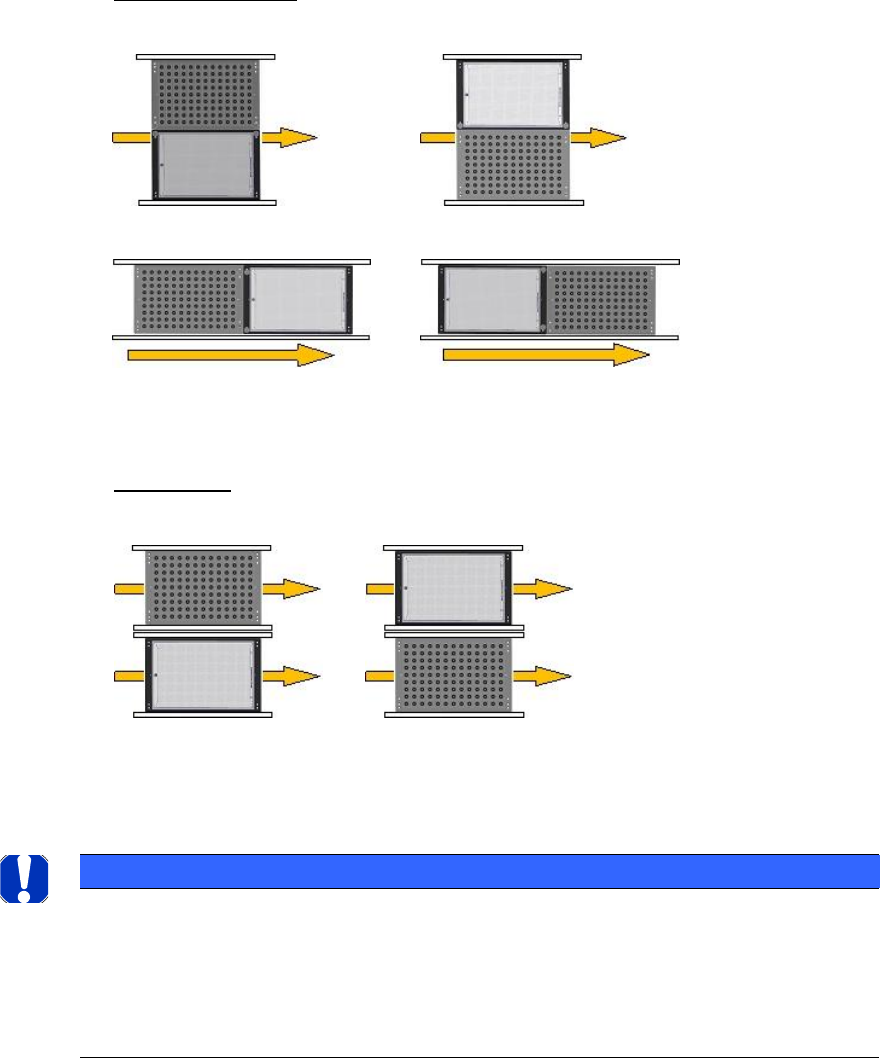

Position am Transport
Dieser Parameter wird für den Einfachtransport benötigt.
Links von der Leiterplatte
Rechts von der Leiterplatte
Hinter der Leiterplatte
Vor der Leiterplatte
Transportspur
Dieser Parameter wird für den Doppeltransport benötigt.
Linke Transportspur (2)
Rechte Transportspur (1)
HINWEIS
Abholposition
Sie müssen keine Offsets eintragen.
Durch die Verwendung des Tray-Trägers Conveyor Carrier X wird die Abholposition automatisch
durch die LP-Referenz-Ecke an der Maschine festgelegt. Die genaue Ausrichtung erfolgt dann mit der
Tray-Markenerkennung.
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 24 VON 182
2.1.3.6.3 Einschränkungen
• Tray in Transport für ACT nur für X-Tische
Die Option Tray in Transport für ACT ist nur bei Maschinen mit X-Tischen möglich.
Bei S-Tischen kann die Option nicht gerüstet werden.
Grund:
- Stationssoftware 60x verfügt nicht über die neuen Funktionen.
- Stationssoftware 70x kann keine S-Tische betreiben.
Möglich: X-Serie S, SX-Serie, DX-Serie, X-Serie mit X-Tischen.
Nicht möglich: D-Serie, X-Serie mit S-Tischen.
• Anzahl und Position der Bauelemente im Tray
Das Zuführen des Trays Vor der Leiterplatte oder Hinter der Leiterplatte (siehe Parameter
Position am Transport), ist nur bei SX1/2 und DX1/2 Maschinen möglich.
► Achten Sie dabei darauf, dass die Bauelemente korrekt ins Tray eingelegt werden.
► Passen Sie die Traybeschreibung an, da nur wenige Reihen abholbar sein werden.
Weiters wird dafür ein „Adapter kurz“ [03055995S01] benötigt, um die Glasplatte mit dem
Tray auf der kurzen Seite zu Verbinden.
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 25 VON 182
3 Aufbau und Inbetriebnahme
3.1 Aufbau und Verkabelung
Das »ASM AVS Service Tool kpl.« (Artikel-Nr. 0003062962-01) wird in 3 großen, flugtauglichen
Koffern zum Kunden transportiert. Diese Koffer können zum Transport verbunden oder ge-
trennt werden.
Der unterste Koffer enthält zusätzlich 4 Rollen und eine verstärkte Bodenplatte.
In diesem Koffer befindet sich der Unterteil des ASM AVS, in dem der Industrie PC verbaut ist.
Dieser Teil wird in der Regel auf der Bodenplatte des Koffers belassen.
Somit kann das ASM AVS beim Kunden flexibel von einer Linie zur anderen transportiert wer-
den.
HINWEIS / NOTICE
Das ASM AVS sollte immer möglichst in der Nähe des Linien-rechners, bzw. des SIPLACE PRO Rechners, der
die Linie steuert, platziert werden.
Verbindungskabel (Oberteil/Unterteil):
Anschließend muss das Oberteil mit dem Unterteil über das Kabel verbunden werden.
Das Kabel ist zugsicher am Oberteil montiert und der massive Stecker ist in einer Schale im Ge-
häuse des Oberteils untergebracht.
Der Stecker muss am Unterteil gesteckt und verriegelt werden.
Beim Abbau muss der
Stecker in der Schale
des Oberteils geparkt
werden.
