ASM AVS - BEDIENUNGSANLEITUNG
SEITE 25 VON 182
3 Aufbau und Inbetriebnahme
3.1 Aufbau und Verkabelung
Das »ASM AVS Service Tool kpl.« (Artikel-Nr. 0003062962-01) wird in 3 großen, flugtauglichen
Koffern zum Kunden transportiert. Diese Koffer können zum Transport verbunden oder ge-
trennt werden.
Der unterste Koffer enthält zusätzlich 4 Rollen und eine verstärkte Bodenplatte.
In diesem Koffer befindet sich der Unterteil des ASM AVS, in dem der Industrie PC verbaut ist.
Dieser Teil wird in der Regel auf der Bodenplatte des Koffers belassen.
Somit kann das ASM AVS beim Kunden flexibel von einer Linie zur anderen transportiert wer-
den.
HINWEIS / NOTICE
Das ASM AVS sollte immer möglichst in der Nähe des Linien-rechners, bzw. des SIPLACE PRO Rechners, der
die Linie steuert, platziert werden.
Verbindungskabel (Oberteil/Unterteil):
Anschließend muss das Oberteil mit dem Unterteil über das Kabel verbunden werden.
Das Kabel ist zugsicher am Oberteil montiert und der massive Stecker ist in einer Schale im Ge-
häuse des Oberteils untergebracht.
Der Stecker muss am Unterteil gesteckt und verriegelt werden.
Beim Abbau muss der
Stecker in der Schale
des Oberteils geparkt
werden.
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 26 VON 182
Netzanschluss (Stromversorgung):
Über ein Netzkabel (Kaltgeräteanschluss) wird der ASM AVS mit Strom versorgt. Direkt am An-
schlusspunkt des Netzkabels befindet sich der Netzschalter.
LAN – Anschlüsse:
Das ASM AVS besitzt insgesamt 2 Ethernet LAN Anschlüsse.
REMOTE_LAN befindet sich auf der Vorderseite des Unterteils und ist direkt mit einem LAN An-
schluss des Rechners verbunden.
Dieser Anschluss wird für die Steuerung des Gerätes über eine Remote-Support-Verbindung
verwendet.
Er besitzt eine feste TCP/IP-Adresse (169.254.100.xxx), über die der Rechner angesteuert wird.
An der Rückseite befindet sich der LAN-Anschlusspunkt für SIPLACE_LAN.
Hier kann das Netzwerkkabel, das die Bestücklinie mit dem SIPLACE Pro- oder Linienrechner des
Kunden verbindet, angesteckt werden.
Bei älteren Geräten sind an der Rückseite 3 LAN-Anschlüsse vorhanden.
Diese sind mit einem LAN-Switch im inneren des AVS Gerätes verbunden, sodass alle 3 An-
schlüsse gleichwertig sind. Bei älteren SIPLACE Automaten kann somit der Stationsrechner und
der Maschinencontroller (MC) direkt an den AVS angeschlossen und dieser als Maschinen-Hub
verwendet werden.
Beachten Sie dazu auch die Informationen zur Vorgehensweise bzgl. der Ansteuerung der Be-
stücklinie in 6. Verbindung Notebook ASM AVS SIPLACE.
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 27 VON 182
3.2 ASM AVS einschalten.
GEFAHR / DANGER
!!! TRANSPORTSICHERUNG ENTFERNEN !!!
Die Transportsicherung muss vor dem Einschalten des Gerätes entfernt werden, da die Achsen nach dem
Zuschalten der Versorgungsspannung direkt bestromt werden.

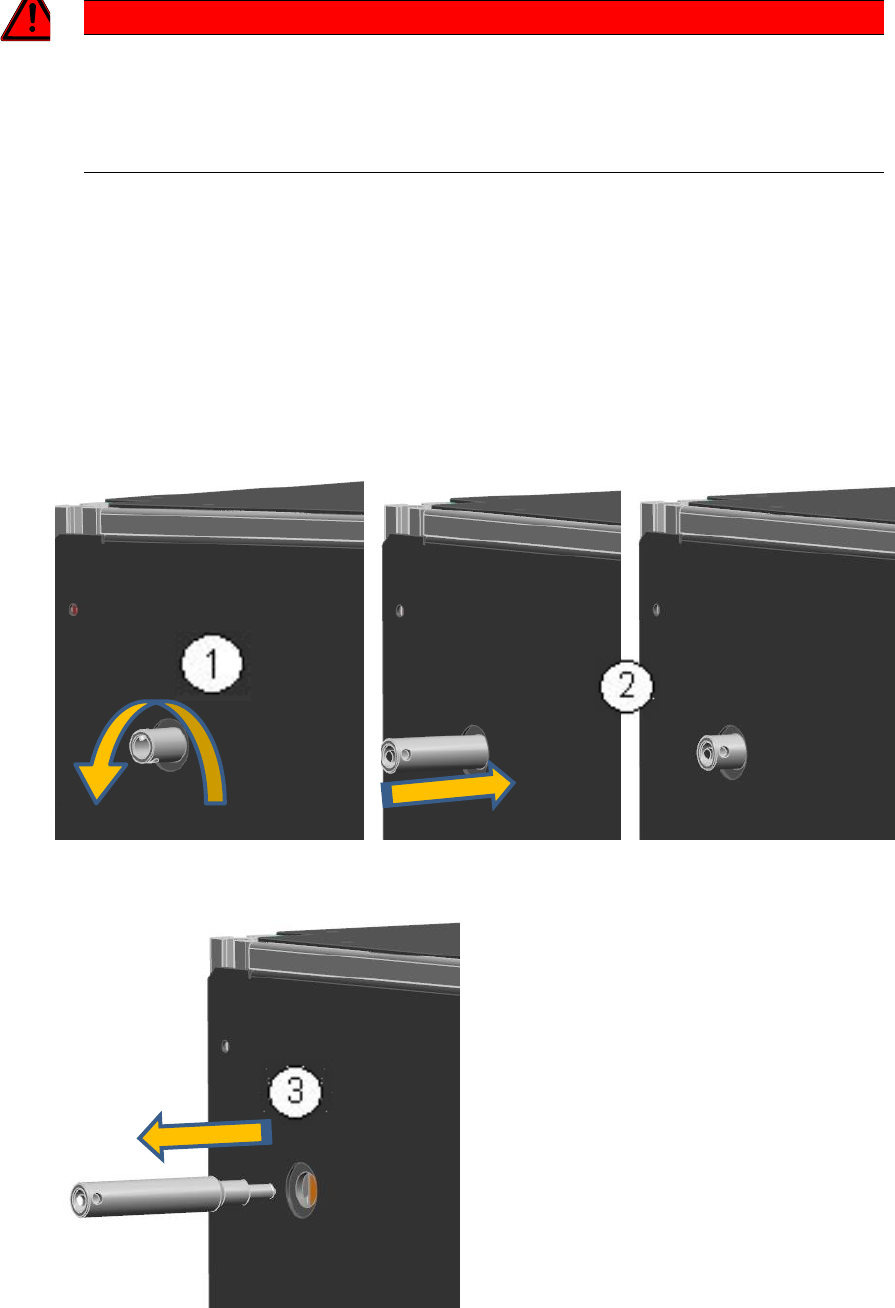

Es ist jedoch notwendig, das Portal mit Hilfe des Transportpins vom Näherungs-Endschalter zu schieben.
• Drehen Sie den Transport-Sicherungsstift aus dem Gerät aus! (1)
• Wenn der Stift ganz aus dem Gewinde ausgedreht ist, Drücken Sie den Stift nochmal bis zum
mechanischen Anschlag in das Gerät rein (2).
Damit wird das Portal um die Gewindelänge in die Gerätemitte geschoben, sodass der Nähe-
rungs-Endschalter der X-Achse frei wird.
• Entfernen Sie anschließend den Stift aus dem Gerät. (3)
