ASM AVS - BEDIENUNGSANLEITUNG
SEITE 33 VON 182
4 Vorbereitungen in SIPLACE Pro (nur bei SIPLACE)
4.1 Allgemein
Die Rezepte zum Messen der verschiedenen Köpfe, Kameras,… an Bestückmaschinen werden
standardmäßig in der AVS/AVS_Scan Software erzeugt und von dort als CAD-Dateien exportiert.
Für SIPLACE Pro gibt es vorkonfigurierte Tische- und Leiterplatten-Beschreibungen, für die un-
terschiedlichen Software Versionen.
Es werden verschiedene *.sipro Dateien zur Verfügung gestellt, die dann in SIPLACE Pro impor-
tiert werden können.
Dies umfasst auch die zugehörigen Gehäuseformen und -komponenten.
HINWEIS
Software Version von SIPLACE Pro
Beachten Sie, dass es unbedingt erforderlich ist, dass die SIPLACE Pro-Software immer auf der
aktuell freigegebenen Version ist.
Sie können SIPLACE Pro-Programme nur auf Stations-Software herunterladen, die niedriger ist
als die entsprechende Partner-Version.
Sie können keine Programme herunterladen, wenn die Stations-Softwareversion höher als die
entsprechende Partner-Version ist.
Zum Beispiel: Partner-Version von Stations Software 712.x = SIPLACE Pro 16.1.
HINWEIS
Aktualisieren der SIPLACE Pro AVS Daten
• Empfehlung: Löschen Sie die alten Daten, bevor Sie die neuesten SIPLACE Pro-Daten impor-
tieren, um Datenverwirrungen zu vermeiden.
• Oder verwenden Sie eine leere Datenbank (z. B. vom SDC), um Daten ohne alte Daten im-
portieren zu können!
• Wenn Sie die Daten aus einer bestimmten Datenbank löschen möchten, diese DB jedoch
weiterhin verwenden möchten, gehen Sie wie folgt vor:
Entfernen Sie manuell alle Rezepte, Jobs und Setups für AVS.
Jetzt können Sie nacheinander Tische, Leiterplatten, Bestücklisten, Komponenten, Gehäuse-
formen, FMTs und Marken aus den AVS-Ordnern löschen.
• Wenn das Löschen aus zeitlichen Gründen nicht möglich ist:
Benennen Sie alle AVS-Ordner jeder Ansicht (Komponenten, Gehäuse, Marken, Bestücklis-
ten, Leiterplatten, Tische, Trays) in AVS_Old um.
Durch das Importieren der neuen Daten wird automatisch die AVS-Struktur wiederhergestellt.
HINWEIS
Import von Daten
• Importieren Sie die Daten OHNE Angabe eines Zielordners. Die Daten müssen sich immer in
einem AVS-Ordner befinden und diese Ordnerstruktur wird mit importiert.
• Aktivieren Sie NICHT die Option Reduzierte Verzeichnisse.
• Überschreiben Sie immer alles (einschließlich Bilddaten, möglicherweise Beheben von Kon-
flikten durch Erstellen neuer Bilddaten). Dies kann nicht vermieden werden, da die Tische-
und PCB-Dateien teilweise entfernt werden. redundante Daten (BE, GF, ...) enthalten.
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 34 VON 182
4.2 SIPLACE Pro Daten verfügbar im SDC
In the ASM AS Software Download Center (SDC) you can download the SIPLACE Pro data for AVS
according to the respective SIPLACE Pro version.
In the respective *.zip files for the respective software, in each case is a *.sipro file for printed cir-
cuit boards (boards) and one for tables (tables).
Example: Sipro_AVS-Boards-Tables_for_V16.1_MCT-FMT (2,76 MB)
Empty Database für die entsprechende
Software Version.
Dateien zum Importieren, mit Boards
und Tischen für MFU mit AVS.
Dateien zum Importieren, mit Boards und
Tischen für KRAFT Messung (Force).
Dateien zum Importieren, mit Boards
und Tischen für MFU mit AVS, sowie
KRAFT Messung (Force).
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 35 VON 182
4.3 Import of SIPLACE Pro Data - Procedure
Es folgt die Beschreibung für den Import von Leiterplatten (Boards) und Tischen (Tables):

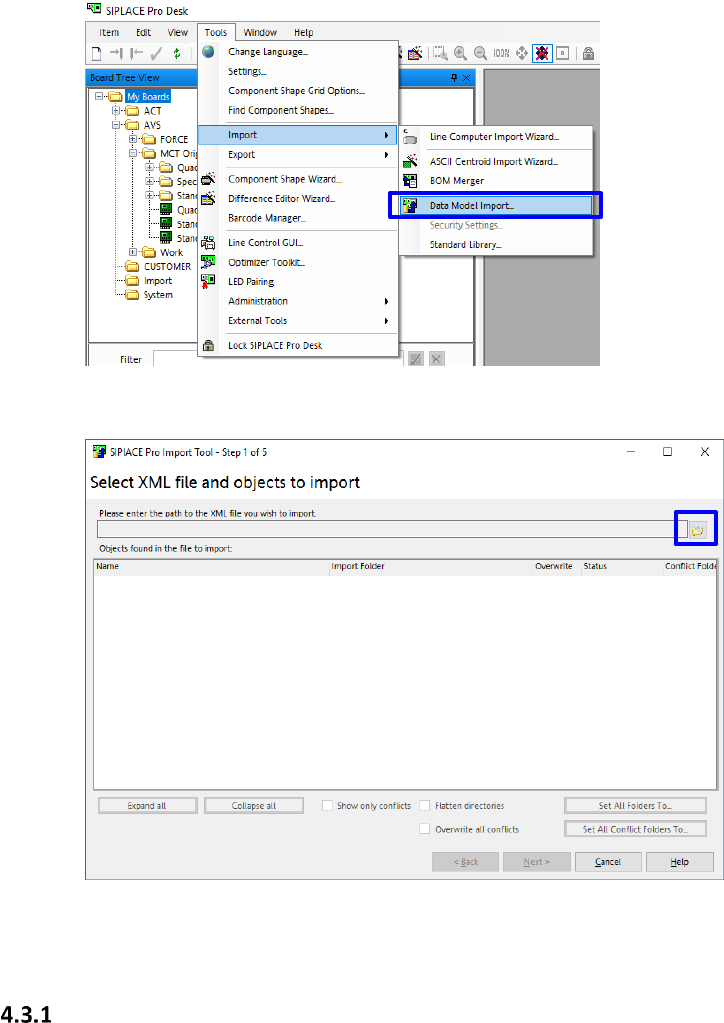

• SIPLACE Pro Desktop software Starten.
• Unter Extras, Data Model Import auswählen.
• Den Ordner-Buttonn klicken (siehe Markierung oben).
Import von Leiterplatten in SIPLACE Pro
• Wählen Sie das entspr. *.sipro file passend zur Software Version.
• Wählen Sie die Datei mit den Leiterplatten-Beschreibungen „MCT-Board(s)….“.
• Klcken Sie auf „Öffnen“.
