ASM AVS - BEDIENUNGSANLEITUNG
SEITE 38 VON 182
4.4 Overview of AVS SIPLACE Pro Data
Das Heimat Verzeichnis ist ..MyBoards\AVS\..
Hier finden Sie die Daten für Kraftmessung (FORCE) und MFU (MCT Original Data).

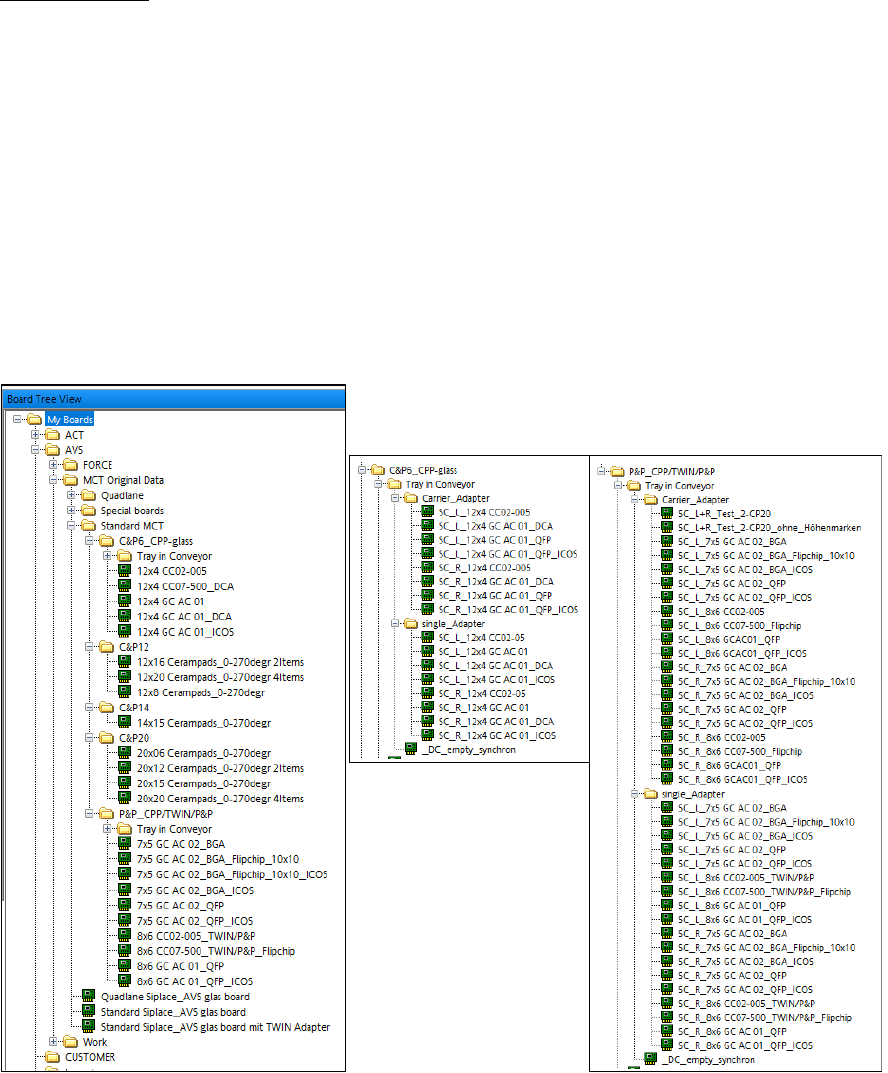

Boards für MFU:
Der Ordner “AVS\MCT Original Data” beinhaltet board Beschreibungen für Standard MFU und
Special Boards. Beschreibungen für sogenannte “Quadlane” Transporte sollten nicht länger ge-
braucht werden.
Der Ordner “Standard MCT” hat Unterordner für unterschiedliche Kopf-Typen (entsprechend der
Anzahl der Segmente am Kopf).
Für Kopftypen, bei denen Sie Glasbauteile aus einem Tray verwenden müssen, stehen neben der
normalen Beschreibung auch Boardbeschreibungen für die Verwendung von "Tray in Conveyor"
zur Verfügung.
Denken Sie daran, dass dies nur die Funktion „Tray in Conveyor“ (Tray im Transport) mit Ein-
fach-Transport bedeutet, da Sie für den doppelten Förderer die normale Plattenbeschreibung
verwenden können.
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 39 VON 182

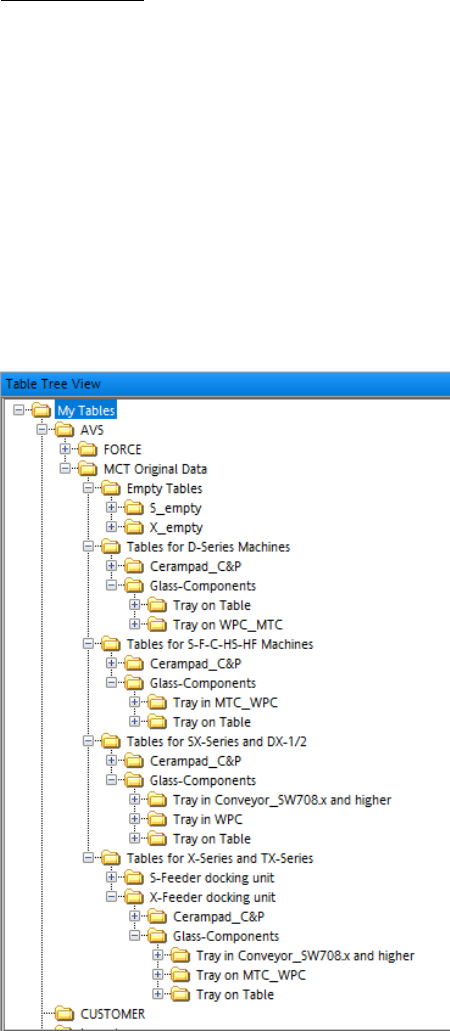

Tische für MFU:
Der Ordner „AVS\MCT Original Data“ enthält auch Tisch-Beschreibungen, um die endgültige Kon-
figuration des Setups zu vereinfachen.
Es gibt einen Ordner mit leeren Tischen, um ein Setup zu bereinigen, das aus der Linienkonfigura-
tion des Kunden kopiert wurde.
Die Struktur für Tische ist wie folgt:
Tische für Maschinentypen => Komponententypen =>
Im Falle von Glasbauteilen im Tray sind die Beschreibungen in "Tray auf Tisch" und "Tray auf Tray-
Changer" sortiert.
Bei Maschinentypen mit Software 708.x und höher befindet sich in den Beschreibungen der Tray-
Zuführung auch ein Ordner für „Tray in Conveyor“.
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 40 VON 182
5 Software
5.1 Allgemein (Einleitung)
Installation der Software siehe Dokumentation „2_AVS-V2_Software Installation_Ausgabe_MM-
YYYY“.
Die Software des Gerätes ASM AVS besteht aus 2 Teilen.
• Teil 1 (Verwaltung/Auswertung, nachfolgend »ASM AVS Software« genannt):
Darin werden alle notwendige Daten bzgl. Maschinen, Kunden, Kontakten, Messplänen (Re-
zepte), sowie Messprojekten in einer Datenbank verwaltet. Weiters erfolgt die gesamte
Auswertung inkl. Report-Erstellung in dieser Software.
• Teil 2 (Messen, nachfolgend »AVS_Scan« genannt):
Hier werden, auf Basis der von Teil 1 übergebenen Daten, Messungen durchgeführt und aus-
gewertet. Dieser Teil beinhaltet die Steuerung der Achsen, die Bildaufnahme unter Verwen-
dung von SIPLACE Vision, sowie eine Möglichkeit zur Auswertung der Messdaten.
In der »ASM AVS Software« (Teil 1) steht dem Benutzer des ASM AVS eine Datenbank zur Ver-
fügung, die grundsätzlich folgende Daten enthält:
• Kundendaten (Accounts)
• Daten der Ansprechpartner beim Kunden (Contacts)
• Maschinen-Daten (Seriennummern und Konfigurationen)
• Spezifikationen (Maschinen- Konfigurations- abhängig)
• sowie Daten die zur Organisation der Rezepte (Messpläne) als auch der Mess- Projekte benö-
tigt werden…
Starten der »ASM AVS Software«
Zum Start der »ASM AVS Software« klicken Sie auf den Button
am Desktop, oder gehen Sie über das Startmenü:
Wie in 5.1 bereits beschrieben, besteht die Software generell aus 2 Teilen.
