ASM AVS - B EDIENUNGSANLEITUNG S EITE 41 V ON 182 Beim St art der Softw are , w erde n auto mat isc h b eide Softw are teil e m ite ina nder ge start et. Für di e » A SM A VS Sof twa re« er sche int e in L ogi n Fe nster…
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 40 VON 182
5 Software
5.1 Allgemein (Einleitung)
Installation der Software siehe Dokumentation „2_AVS-V2_Software Installation_Ausgabe_MM-
YYYY“.
Die Software des Gerätes ASM AVS besteht aus 2 Teilen.
• Teil 1 (Verwaltung/Auswertung, nachfolgend »ASM AVS Software« genannt):
Darin werden alle notwendige Daten bzgl. Maschinen, Kunden, Kontakten, Messplänen (Re-
zepte), sowie Messprojekten in einer Datenbank verwaltet. Weiters erfolgt die gesamte
Auswertung inkl. Report-Erstellung in dieser Software.
• Teil 2 (Messen, nachfolgend »AVS_Scan« genannt):
Hier werden, auf Basis der von Teil 1 übergebenen Daten, Messungen durchgeführt und aus-
gewertet. Dieser Teil beinhaltet die Steuerung der Achsen, die Bildaufnahme unter Verwen-
dung von SIPLACE Vision, sowie eine Möglichkeit zur Auswertung der Messdaten.
In der »ASM AVS Software« (Teil 1) steht dem Benutzer des ASM AVS eine Datenbank zur Ver-
fügung, die grundsätzlich folgende Daten enthält:
• Kundendaten (Accounts)
• Daten der Ansprechpartner beim Kunden (Contacts)
• Maschinen-Daten (Seriennummern und Konfigurationen)
• Spezifikationen (Maschinen- Konfigurations- abhängig)
• sowie Daten die zur Organisation der Rezepte (Messpläne) als auch der Mess- Projekte benö-
tigt werden…

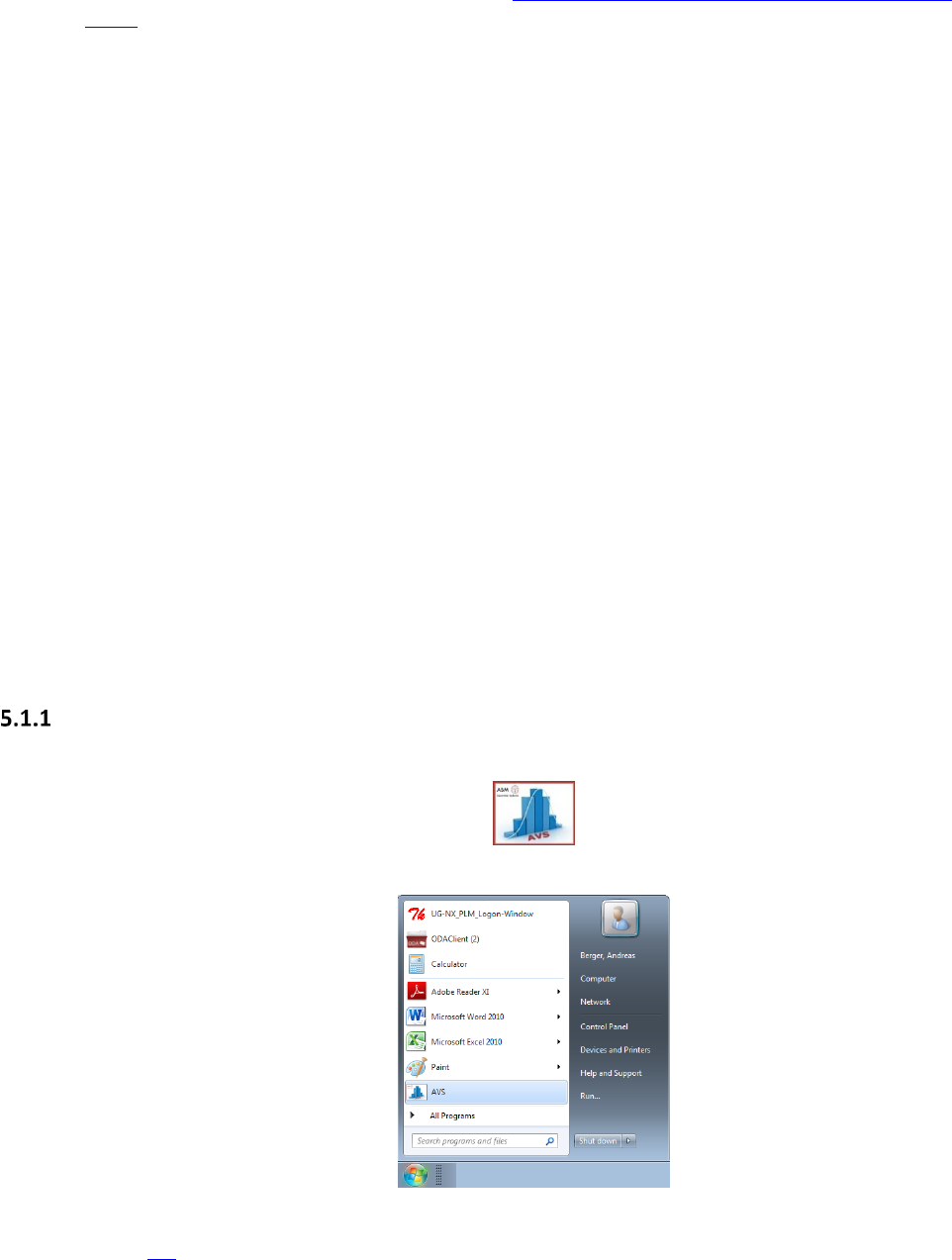

Starten der »ASM AVS Software«
Zum Start der »ASM AVS Software« klicken Sie auf den Button
am Desktop, oder gehen Sie über das Startmenü:
Wie in 5.1 bereits beschrieben, besteht die Software generell aus 2 Teilen.
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 41 VON 182
Beim Start der Software, werden automatisch beide Softwareteile miteinander gestartet.
Für die »ASM AVS Software« erscheint ein Login Fenster. Das Anmelden an die Software mit
Login-Daten hat im weiteren Verlauf den Vorteil, dass der Benutzer bekannt ist und somit seine
Daten für den Report verwendet werden können.
Die AVS_Scan Software wird zusätzlich gestartet.
Das Fenster dieser Software kommt kurzzeitig in den Vordergrund und zeigt die Fortschrittsan-
zeige der System Initialisierung.
Das System wird initialisiert und das Achssystem wird in die Referenz-Position gefahren.
HINWEIS / NOTICE
Wenn die Ansicht nach Beendigung der Initialisierung nicht auf die ASM AVS Software (Teil 1)
zurückgeschaltet wird, können Sie mit der Tastenkombination »Alt« +»Tab« zur AVS Software
zurückschalten.
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 42 VON 182

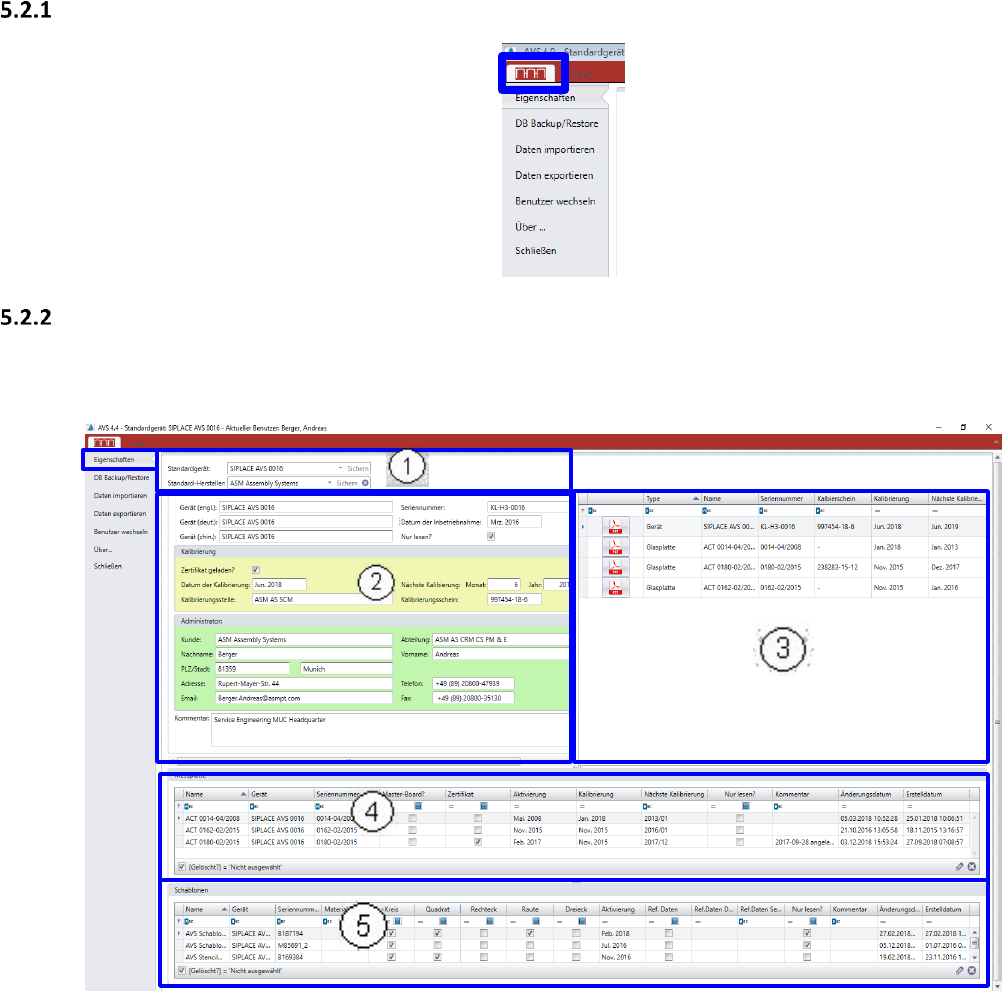

5.2 »ASM AVS Software«
ASM AVS Software - SIPLACE Symbol
Eigenschaften
In “Eigenschaften, finden Sie alle relevanten Informationen zum vorliegenden AVS Ge-
rät.
(1) Standardgerät und Standard-Hersteller:
Jedes Gerät muss als Standard in der Software signiert sein.
Die Software muss darüber informiert werden, welche Gerätenummer vorliegt.
Klicken Sie auf das SIPLACE-Symbol in der Menüleiste und dann auf den Bereich "Eigen-
schaften".
In der oberen Menüzeile, neben
dem "Start" –Bildschirm, finden
Sie ein SIPLACE Icon. Unter die-
sem Panel befinden sich einige
allgemeine Funktionen der AVS
Software.
