ASM AVS - B EDIENUNGSANLEITUNG S EITE 5 VON 182 5.3.2.3 »Current R esults« Auswahl Ergebnisdarstel lung ....................................................................................................................…

ASM AVS    -    BEDIENUNGSANLEITUNG
SEITE 4 VON 182

2.5 Über…. ....................................................................................................................................................... 44
2.6 ASM AVS Software – Reiter Start .............................................................................................................. 45
2.7 Prinzipien der AVS SW Sichten .................................................................................................................. 45
2.8 Tabellen mit Auswahl Check-Boxen .......................................................................................................... 46
2.9 Daten Strukturen der AVS Software .......................................................................................................... 46
2.10 Benutzer Paßwort ändern ......................................................................................................................... 47
2.11 Sprache einstellen ..................................................................................................................................... 47
2.12 AVS Verbindung ......................................................................................................................................... 47
2.13 Bestück-Kraftmessung ............................................................................................................................... 48
2.14 Länder ........................................................................................................................................................ 48
2.15 Kundendaten ............................................................................................................................................. 49
2.15.1 Kunden Daten Details ................................................................................................................................................................. 50
2.16 Abteilungen ............................................................................................................................................... 51
2.17 Aktuelle Benutzer ...................................................................................................................................... 52
2.17.1 Kontakt/Benutzer Daten Details ................................................................................................................................................. 52
2.18 Basis Daten ................................................................................................................................................ 53
2.18.1 Basisdaten - Hersteller ................................................................................................................................................................ 54
2.18.2 Basisdaten - Prozessbereichstypen ............................................................................................................................................. 54
2.18.3 Basisdaten – Transport Typen .................................................................................................................................................... 55
2.18.4 Basisdaten – Portal-Typen .......................................................................................................................................................... 56
2.18.5 Basisdaten – Transport Spuren ................................................................................................................................................... 57
2.18.6 Basisdaten – Kopf Typen............................................................................................................................................................. 58
2.18.7 Basisdaten – Rakel-Typen ........................................................................................................................................................... 61
2.18.8 Basisdaten – Kamera-Typen ....................................................................................................................................................... 62
2.18.9 Basisdaten – Spezifikationen ...................................................................................................................................................... 63
2.18.10 Basisdaten – Maschinentypen .................................................................................................................................................... 65
2.18.11 Basisdaten – Rezeptfilter ............................................................................................................................................................ 67
2.18.12 Basisdaten – Rezepte .................................................................................................................................................................. 68
2.18.13 Basisdaten – ASM AVS Geräte .................................................................................................................................................... 71
2.18.14 Basisdaten – Messplatte ............................................................................................................................................................. 72
2.18.15 Basisdaten – Schablonen ............................................................................................................................................................ 74
2.18.16 Basisdaten – Standardländer ...................................................................................................................................................... 76
2.18.17 Basisdaten – Benutzer Jobs ........................................................................................................................................................ 77
2.19 Basisdaten – Fähigkeitstests der Messtools .............................................................................................. 77
2.20 Basis Daten – Import/Export ..................................................................................................................... 78
2.21 Basisdaten – Bestückkraftmessung ........................................................................................................... 78
2.22 Navigation zur SIPLACE Maschine ............................................................................................................. 79
2.23 Erstellen, Ändern, Verschieben von Maschinen ........................................................................................ 81
2.23.1 Ändern/Erstellen einer Maschine ............................................................................................................................................... 81
2.23.2 Verschieben einer Maschine ...................................................................................................................................................... 83
2.24 Projekte für Bestücker MFU ...................................................................................................................... 84
2.24.1 Neues Projekt ............................................................................................................................................................................. 84
2.24.2 Vorhandene Projekte ................................................................................................................................................................ 101
2.25 Projekte für Drucker MFU ....................................................................................................................... 104
2.25.1 Allgemein .................................................................................................................................................................................. 104
2.25.2 Printer Vorbereitung ................................................................................................................................................................ 104
2.25.3 Drucker Abgleich ...................................................................................................................................................................... 108
2.25.4 Drucker Projekt - Allgemein ...................................................................................................................................................... 109
2.25.5 Drucker Projekt - Maschine ...................................................................................................................................................... 109
2.25.6 Drucker Projekt - Rezept ........................................................................................................................................................... 110
2.25.7 Printer Project Analyse ............................................................................................................................................................. 111
3  »AVS_Scan« (Mess-Software) ............................................................................................. 123
3.1 »Current Project« und Aufbau »AVS_Scan« ........................................................................................... 123
3.2 »Current Results« .................................................................................................................................... 124
3.2.1 »Current Results« während der Messung ................................................................................................................................ 124
3.2.2 »Current Results« nach einer Messung: ................................................................................................................................... 125

ASM AVS    -    BEDIENUNGSANLEITUNG
SEITE 5 VON 182

3.2.3 »Current Results« Auswahl Ergebnisdarstellung ...................................................................................................................... 126
3.2.4 »Current Results« – Teilansicht »Scan« .................................................................................................................................... 127
3.2.5 »Current Results« – Teilansicht »Recipe« ................................................................................................................................. 128
3.2.6 »Current Results« - Teilansicht »Statistic« ............................................................................................................................... 128
3.2.7 »Current Results« – Teilansicht »Single Value« ........................................................................................................................ 130
3.2.8 »Current Results« - Teilansicht »X-Y-Plot«: .............................................................................................................................. 131
3.2.9 »Current Results« Ansicht Frequency-Plot: .............................................................................................................................. 132
3.2.10 »Current Results« – Teilansicht «Report«: ............................................................................................................................... 133
3.3  »Current Recipe« ..................................................................................................................................... 135
3.4 »Former Result« ...................................................................................................................................... 135
3.5 »Rezepte Erstellen / Ändern« ................................................................................................................. 136
3.5.1 Glasplatte Ändern / neu Beschreiben (Reference) ................................................................................................................... 137
3.5.2 Bauteile (Items) ........................................................................................................................................................................ 140
3.5.3 Bauteil (Item) Positionen .......................................................................................................................................................... 144
3.5.4 Speichern des Rezepts (Messplan) ........................................................................................................................................... 149
3.5.5 Export der Recipe Daten (Meßplandaten) ................................................................................................................................ 150
VERBINDUNG NOTEBOOK  ASM AVS  SIPLACE ........................................ 151
1  Einstellungen der Verschiedenen Netzwerkadapter .......................................................... 151
2  Verbindung zur Produktionslinie (mit SIPLACE Pro) ........................................................... 152
3  Ordner/Daten Struktur von SIPLACE Pro ............................................................................ 153
3.1 Leiterplatten ............................................................................................................................................ 153
3.2 Tische ....................................................................................................................................................... 153
3.2.1 Bedeutung des Tischnamens .................................................................................................................................................... 153
ANHANG ........................................................................................................ 154
1  Korrektur der Offsetwerte .................................................................................................. 154
1.1 Übersicht  Korrektur der Offsetwerte (WIE) ........................................................................................... 154
1.2 Beschreibung der Offset- Korrektur (WO) ............................................................................................... 155
1.2.1 Plattform 1 mit SW  ≤ 405.xx, bzw. 406.xx. ............................................................................................................................... 155
1.2.2 Plattform 1 mit SW 407.xx (sowie 101.xx und 408.xx bei CS, CF) ............................................................................................. 156
1.2.3 Plattform 2 mit SW 501.xx ........................................................................................................................................................ 157
1.2.4 Plattform 2 ab SW 502.xx und Platform 2+ bis 605.xx .............................................................................................................. 158
1.2.5 Plattform 3 ab SW 701.xx ......................................................................................................................................................... 159
1.2.6 Plattform 0  ->  SPLACE  S15, F3 ................................................................................................................................................ 161
2  Offset-Korrekturen an DEK Druckern ................................................................................. 163
2.1 WO korrigieren? ...................................................................................................................................... 163
2.2 WIE korrigieren? ...................................................................................................................................... 164
3  Einstellungen der Vision Parameter von Gehäuseformen (GF) .......................................... 165
3.1 SST12 und SST14 =>  RV12 Kopf an ICOS Maschinen (analoges Vision) .................................................. 165
3.2 SST13 und SST14 =>  RV6 Kopf an ICOS Maschinen (analoges Vision) .................................................... 167
3.3 SST22 und SST20 =>  TWIN Kopf an ICOS Maschinen (analoges Vision) ................................................. 168
3.4 SST7 und SST10 =>  IC-Kopf an ICOS Maschinen (analoges Vision) ......................................................... 170
4  Erläuterungen zu Statistik und Interpretation der Ergebnisse ........................................... 172
4.1 Statistik .................................................................................................................................................... 172
4.1.1 Statistische Meßgrößen ............................................................................................................................................................ 172
4.2 Erläuterungen zur Interpretation der Grafik Einzelwerte-Darstellung: ................................................... 177
5  Messungen am Kleber SIPLACE 80G ................................................................................... 180


ASM AVS - BEDIENUNGSANLEITUNG

SEITE 6 VON 182

1 Einleitung

Mit dem Produkt ASM AVS kann vor Ort beim Kunden eine Maschinenfähigkeitsuntersuchung

(MFU) von SMD-Bestückungsautomaten durchgeführt werden.

Maschinenfähigkeitsuntersuchungen dokumentieren die Fähigkeit einer Fertigungseinrichtung

(Bestückmaschine), eine vorgegebene Bearbeitungsaufgabe (Bestücken an der Sollposition)

dauerhaft und sicher erfüllen zu können.

1.1 Beschreibung der Messmethode

Bei der angewandten Methode handelt es sich um eine sog. Relativmessung.

Die Position der bestückten Bauteile wird dabei relativ zu einer, auf der benutzten Glasplatte

aufgebrachten, Struktur (Punktraster mit kreisförmigen Marken) gemessen.

Bei Chip-Bauelementen, wie z.B. Cerampads, reicht eine Aufnahme mit der verwendeten Kame-

ra, um den Offset des Bauteils zu ermitteln.

Bei Glasbausteinen (QFP, oder BGA Struktur) wird die Position der Marken an den vier Ecken

des Bausteins, relativ zur Struktur auf der Platte, gemessen. Aus der Position der vier Eckpunkte

wird dann von der Software der Mittelpunkt des Bauteils errechnet.

1.2 Hintergrund

Die mit dem ASM AVS durchgeführte Dienstleistung beinhaltet eine Maschinenfähigkeitsunter-

suchung der Bestückmaschine des Kunden, sowie eine Korrektur eines eventuellen Bestückver-

satzes, so dass der Kunde am Ende der durchgeführten Arbeiten ein Zertifikat über die Genauig-

keit (Maschinenfähigkeit) seines Bestückautomaten erhält.

1.3 Historie OnSite MFU

1. Feinkalibrierung zur Messung der Genauigkeit an Maschinen mit analogen Visionsystem.

2. CmController (4 weltweit) von Fa. CeTaQ: Für OnSite MFU mit externem Gerät.

3. ACT zur Messung der Genauigkeit an Maschinen mit digitalem Visionsystem.

4. Siscan AC (11 weltweit) Eigenentwicklung Siplace Service unter Siemens AG:

Für OnSite MFU mit externem Gerät.

5. Nach Austritt aus Siemens AG und Verkauf der Siscan Technologie:

Umbenennung des Systems in ASM AVS.

6. ASM AVS 2.0: Neues Design, neue Software, Messung von Lotpastendruckern und Bestü-

cker von Fremdanbietern möglich.

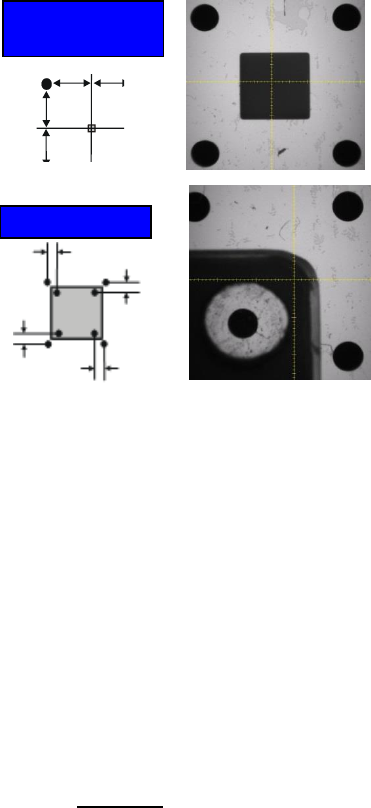

Bei Chip-Bauteilen

(Cerampads)

Bei Glasbauteilen
