ASM AVS - BEDIENUNGSANLEITUNG
SEITE 57 VON 182
5.2.18.5 Basisdaten – Transport Spuren
Eine Maschine kann unterschiedliche Anzahl an Transportspuren haben.
Hierzu gibt es keine besonderen Daten zu konfigurieren. Es werden nur Bezeichnungen ange-
legt um Maschinen korrekt zu konfigurieren.
Doppelklicken, oder markieren sie die gewünschte Zeile und klicken Sie auf „Ändern“, um die
Ansicht „Transport-Spur-Informationen” zu öffnen.
Klicken Sie auf “Neu” um eine weitere Transport Spur in die Datenbank aufzunehmen.
In einem Projekt wird dann eine Auswahlliste angeboten, um festzulegen ob in dem jeweili-
gen Projekt eine, wenn ja welche, oder beide Spuren gleichzeitig ausgewertet werden.
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 58 VON 182

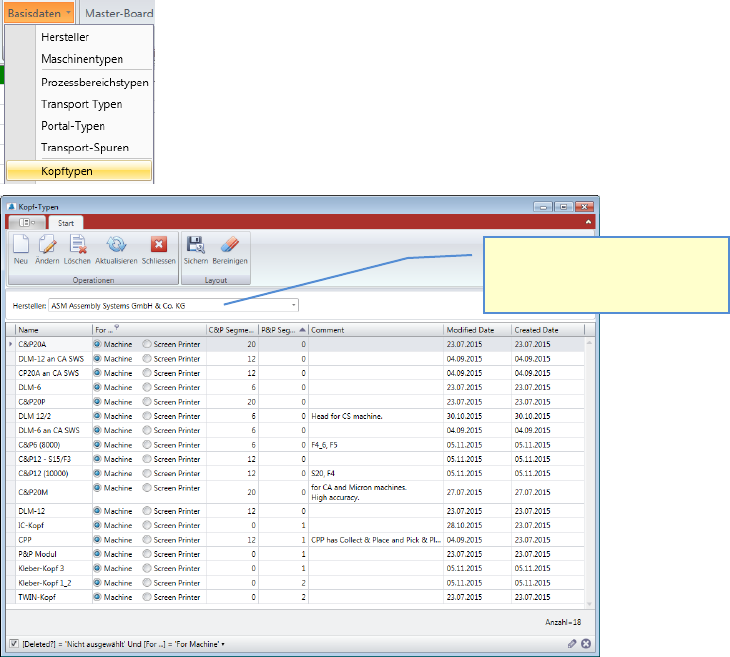

5.2.18.6 Basisdaten – Kopf Typen
Bestück-Maschinen haben Bestück-Köpfe, die auf Portalen montiert sind.
Kopf-Typen müssen definiert werden, um sie später einer Maschine zuweisen zu können.
Sie müssen erst einen Hersteller auswählen, um die Liste anzuzeigen.
Doppelklicken, oder markieren sie die gewünschte Zeile und klicken Sie auf „Ändern“, um die
Ansicht „Kopf Typ Details” zu öffnen.
Klicken Sie auf “Neu” um eine weitere Kopftypen in die Datenbank aufzunehmen.
Wählen Sie einen Hersteller aus
um die Liste der Kopftypen
anzuzeigen.
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 59 VON 182

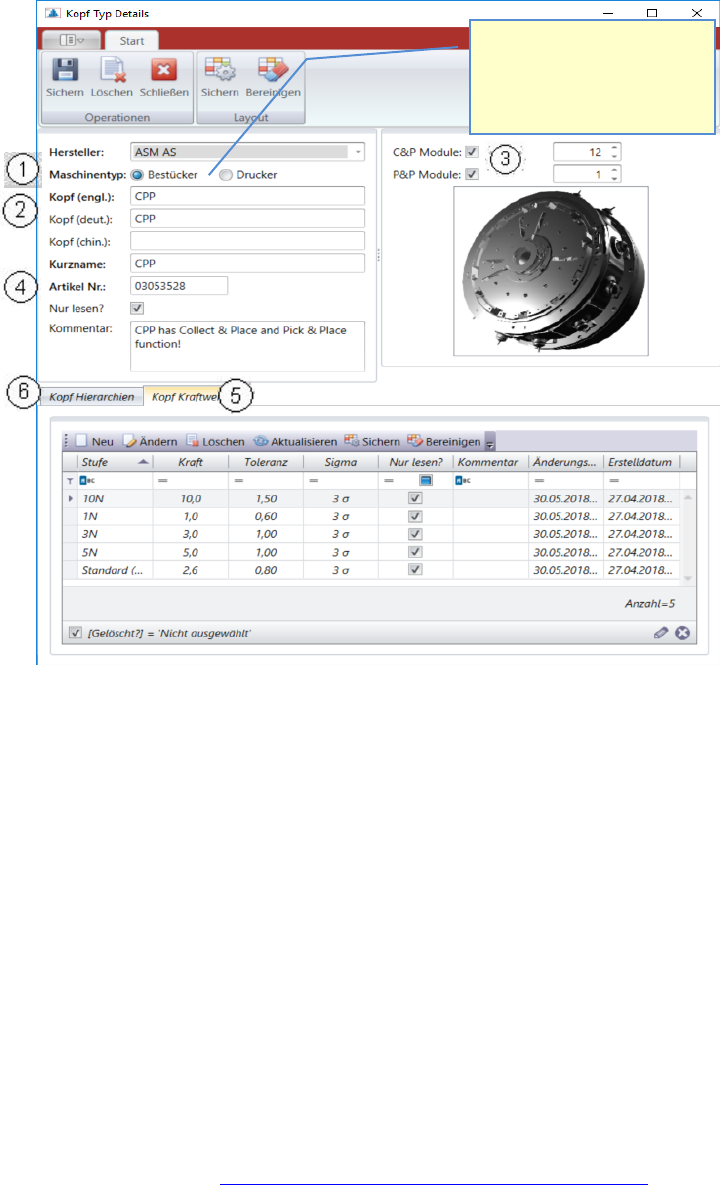

1. Maschinentyp: Maschine oder Drucker.
Dies ist eine generelle Festlegung zur Trennung bei der Konfiguration einer Maschine und
Spezifikation (siehe 3. Bereich aus 4.2.2).
2. Bezeichnung des Kopf-Typs aus der offiziellen Dokumentation.
3. Wählen Sie aus, ob der Kopf Typ im Collect & Place Modus (C&P) und/oder in Pick & Place
Modus (P&P) verwendet werden kann und geben Sie die Anzahl der Segmente an, die in
diesem Modus unterstützt wird.
4. Artikel-Nr.:
Zur eindeutigen Identifikation des Kopftypes muss eine Artikelnummer eingetragen werden.
Es wird nur die Stamm-Nummer benötigt, also die ersten 8 Stellen.
5. Kopf Kraftwerte:
Um auch Bestückkraft-Messung mit der AVS Software auswerten zu können, müssen für
den Kopftyp die verfügbaren, bzw. zu messenden Kraftwerte hinzugefügt werden.
Details dazu, siehe „6_AVS_V2_KMT_BA-intern_DE_mm-yyyy”
6. Kopf Hierarchien:
Falls es für ein und denselben Kopftyp verschiedene Artikelnummern gibt, muss zusätzlich
zu den Kopftypen mit den jeweiligen Artikelnummern eine Art Dummy Kopftyp angelegt
werden in welchem dann die beiden definierten Kopftypen als Kopf Hierarchie eingetragen
werden. Siehe folgendes Beispiel.
Hier muss festgelegt werden,
ob es sich um einen Kopf für
Bestücker oder Drucker han-
delt, da für Rakel-Typen dersel-
be Dialog verwendet wird.
