ASM AVS - BEDIENUNGSANLEITUNG
SEITE 64 VON 182

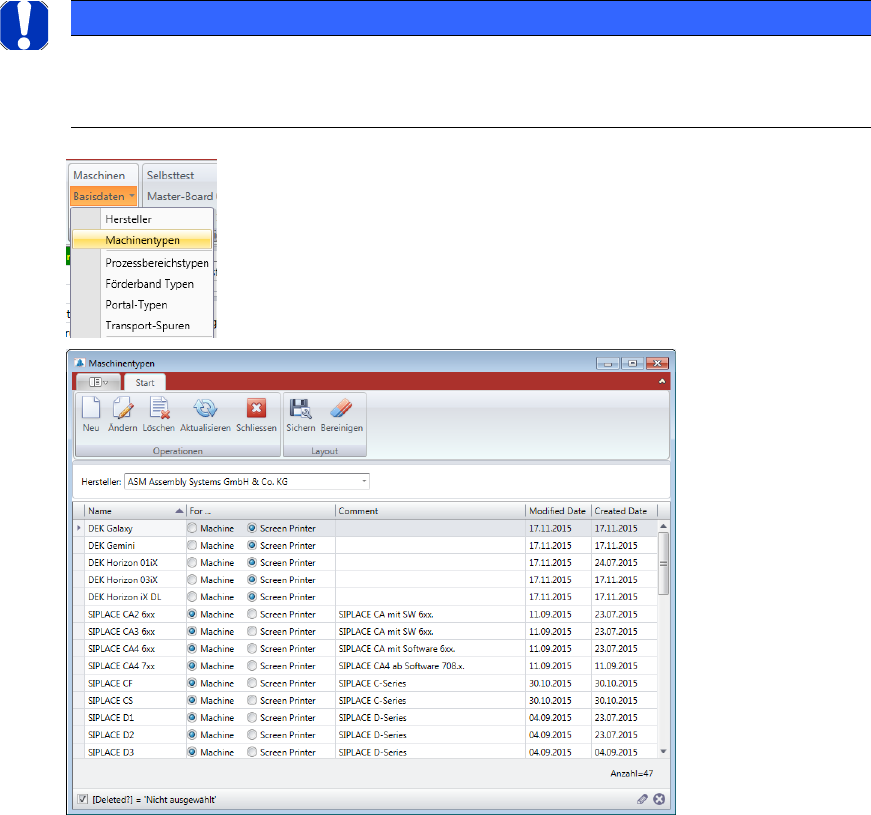

Sie müssen erst einen Hersteller auswählen, um die Liste anzuzeigen.
Doppelklicken, oder markieren sie die gewünschte Zeile und klicken Sie auf „Ändern“, um die
Ansicht „Details zu den Produktspezifikationen” zu öffnen.
Klicken Sie auf “Neu”, um eine weitere Spezifikation in die Datenbank aufzunehmen.

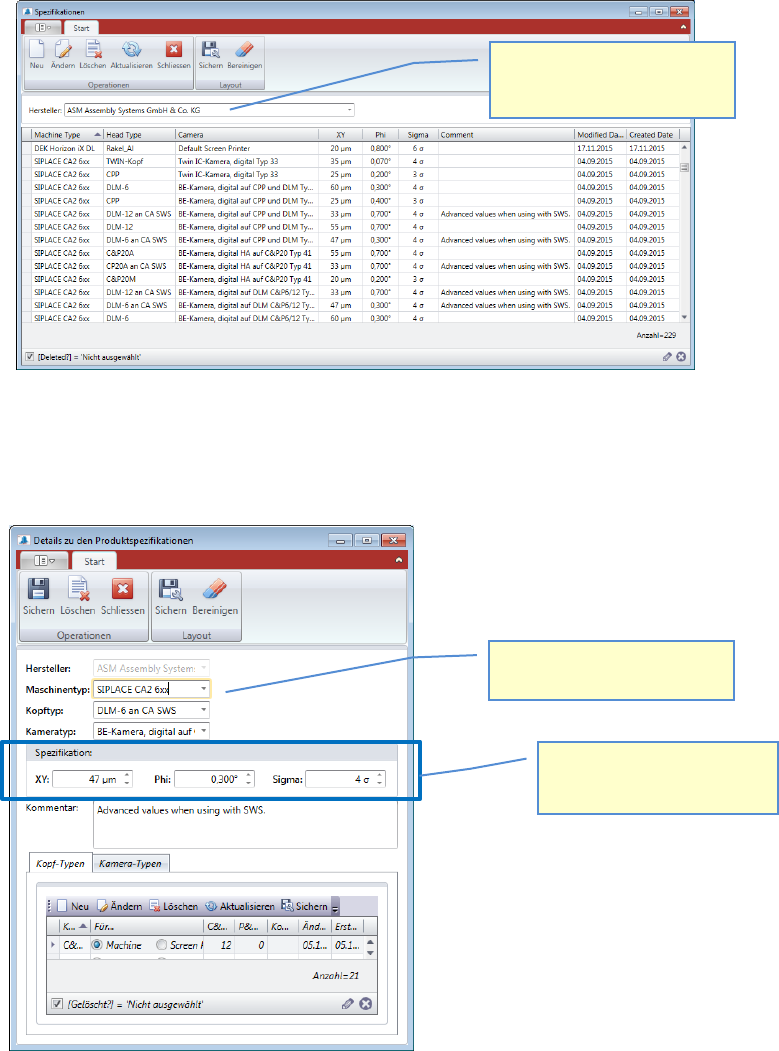

Im Fenster „Details zu den Produktspezifikationen, müssen Sie eine Kombination aus “Ma-
schinentyp”, “Kopf Typ” und “Kameratyp” auswählen und dazu die entsprechenden Spezifi-
kationsgrenzen eintragen.
Wenn Sie die gewünschten Kopf- und Kamera-Typen nicht in der jeweiligen Liste finden,
können Sie diese direkt in diesem Fenster in den Tabs unten nachträglich anlegen, oder auch
editieren.
Sie können die Spezifikation aber auch direkt beim Anlegen der Maschinen-Konfiguration mit
anlegen.
Siehe nächster Abschnitt.
Wählen Sie einen Hersteller aus
um die Liste der Default Spezi-
fikationen anzuzeigen.
Kombination aus Maschinen-
typ, Kopftyp und Kameratyp!
Spezifikationsgrenzen (Limits)
gemäß Dokumentation, für die
oben stehende Kombination.
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 65 VON 182
5.2.18.10 Basisdaten – Maschinentypen
Unter Maschinentypen werden alle möglichen Konfigurationen eines Maschinentyps darge-
stellt.
Dazu müssen vorher jedoch alle oben beschriebenen Module angelegt worden sein.
HINWEIS / NOTICE
Bei dieser Konfiguration geht es nicht um die tatsächliche Maschine. Hier müssen alle, gemäß Spezifikation
möglichen Module, als Strukturbaum bis hin zu den Limits, angegeben werden, sodass diese später für eine
Konfiguration einer tatsächlichen Maschine zur Verfügung stehen.
Sie müssen erst einen Hersteller auswählen, um die Liste anzuzeigen.
Doppelklicken, oder markieren sie die gewünschte Zeile und klicken Sie auf „Ändern“, um die
Ansicht „Maschine Typdetails” zu öffnen.
Klicken Sie auf “Neu” um einen weiteren Maschinentyp in die Datenbank aufzunehmen.
Wenn Sie einen neuen Maschinentyp anlegen, tragen Sie den Namen des Maschinentyps ein.
Wählen Sie aus, ob es sich um einen Bestücker oder einen Siebdrucker handelt.
Drücken Sie den „Sichern“ Button.
Wenn Sie den Maschinentyp gesichert haben, wird in der rechten Hälfte des Fensters der
Strukturbaum der Maschine angezeigt, mit der ersten Ebene als Einstieg.
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 66 VON 182
• Mit einem rechte Mouse Klick auf den “Machinentyp” können Sie einen „Prozessbe-
reich…“ hinzufügen.
Wählen Sie den Prozessbereich mit Doppelklick aus der Liste aus.
• Mit einem rechte Mouse Klick auf den “Bestückbereich” können Sie ein „Portal hinzufü-
gen…“.
Wählen Sie das Portal mit Doppelklick aus der Liste aus.
• Mit einem rechte Mouse klick auf das “Portal” können Sie einen „Kopf hinzufügen…“.
Wählen Sie den Kopf mit Doppelklick aus der Liste aus, der auf diesem Portal verwendet
werden kann.
• Mit einem rechte Mouse Klick auf den “Kopf Typ” können Sie eine „Kamera hinzufü-
gen…“.
Nach “Speichern” des Maschinen
Typs, wird dieser Teil im Fenster
sichtbar. Mit einem rechte Maus-
klick auf jede Ebene kann man
jeweils die nächste Ebene anfü-
gen.
Sie können direkt hier die
fehlenden Module ergänzen.
