ASM AVS - BEDIENUNGSANLEITUNG
SEITE 85 VON 182
5.2.24.1.1 Neues Projekt – Allgemein

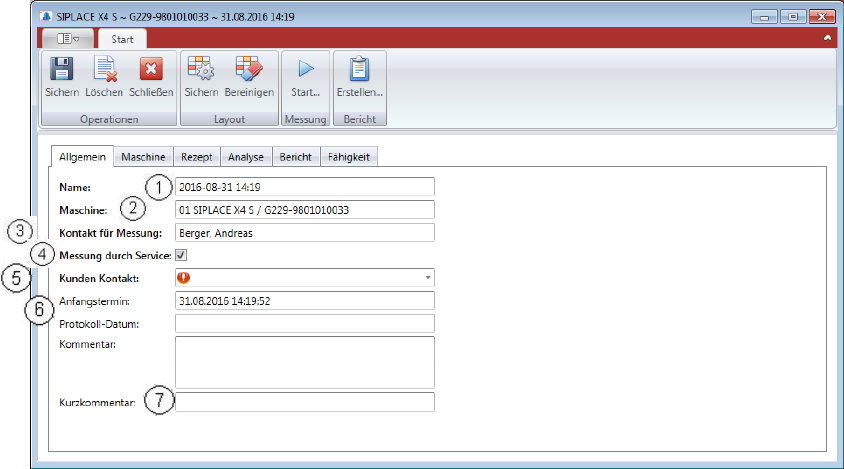

Im ersten Reiter des Fensters finden sie die “Allgemeine Informationen”
(1) Projekt Name:
z.B.: 2015-10-15 14:18
(2) Maschine:
z.B.: 01 SIPLACE SX1 / M008G-98010024 (Pos. in der Linie, Maschinen Typ, Serien Nr.)
(3) Kontakt für Messung:
Hier steht immer der eingeloggte User.
(4) Messung durch Service:
Wenn diese Checkbox aktiviert ist, kann aus dem darunter stehenden Listenfeld ein
Kontakt beim Kunden ausgewählt werden. Wenn diese Checkbox nicht aktiviert ist, also
der Kunde selbst die Messungen durchführt, muss kein weiterer Kontakt ausgewählt
werden.
(5) Kunden Kontakt:
wird die Messung durch den Service durchgeführt, muss hier ein Kontakt beim Kunden
ausgewählt werden, welchem am Ende die Protokolle übergeben werden. Dieser Kon-
takt muss bereits in der Datenbank vorhanden sein.
(6) Anfangstermin und Protokoll-Datum:
Die beiden Zeitstempel des Projekts werden automatisch gesetzt. Der Anfangstermin
bei der Erstellung des Projekts und das Protokolldatum wird bei der Erstellung des Pro-
tokolls gesetzt.
(7) Kommentar und Kurzkommentar:
Der Kommentar wird in keine Projektbezeichnung oder Protokoll übernommen.
Doch der Kurzkommentar bietet die Möglichkeit, den Projektnamen zu erweitern.
Die Textlänge ist begrenzt auf 20 Zeichen.
Dieser Text wird an das Ende des Projektnamens angehängt.
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 86 VON 182
5.2.24.1.2 Neues Projekt – Maschine

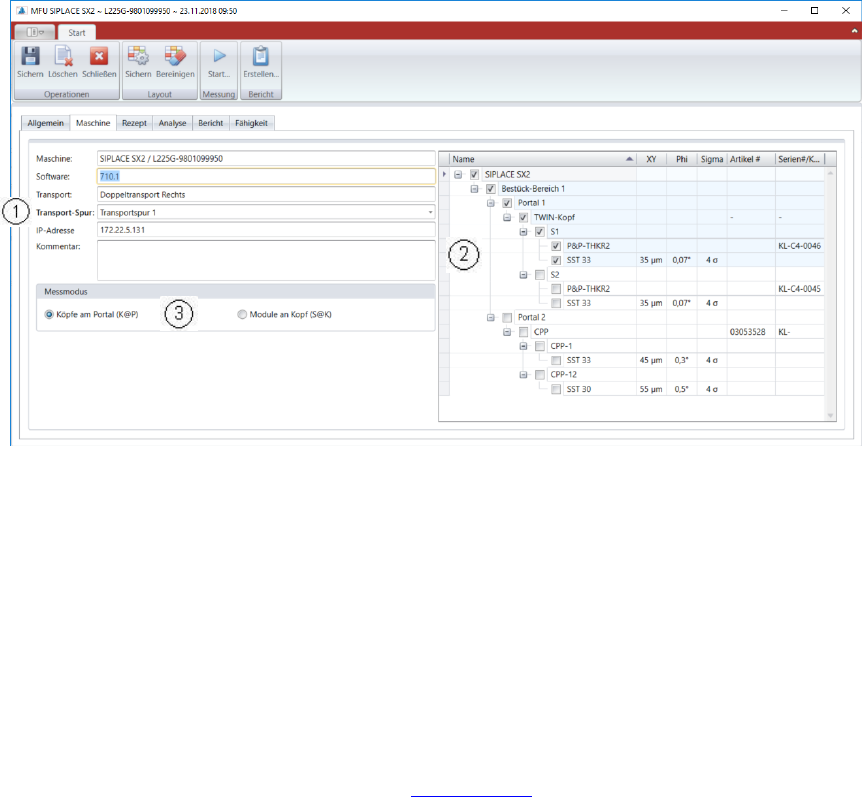

In dieser Ansicht müssen 2 wichtige Einstellungen vorgenommen werden.
(1) Transport-Spur:
Bei einem Doppeltransport muss hier ausgewählt werden, welche Transportspur (oder
beide) mit diesem Projekt gemessen wird.
(2) Kopf und Kamera:
Im rechten Bereich des Fensters muss nun die Kopf/Kamera Kombination ausgewählt
werden, die in diesem Projekt gemessen werden soll.
Wenn Sie die Checkbox vor dem Kamera-Namen aktivieren, werden alle Checkboxen
raum bis zum Portalknoten automatisch selektiert.
(3) Messmodus:
Beschreibung des „Messmodus” siehe 5.2.18.12 (6).
Die Rezept Liste auf der nächsten Seite wird automatisch nach diesem Parameter vorge-
filtert, da dies ein signifikanter Parameter für die Rezeptbeschreibung ist.
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 87 VON 182
5.2.24.1.3 Neues Projekt - Rezept

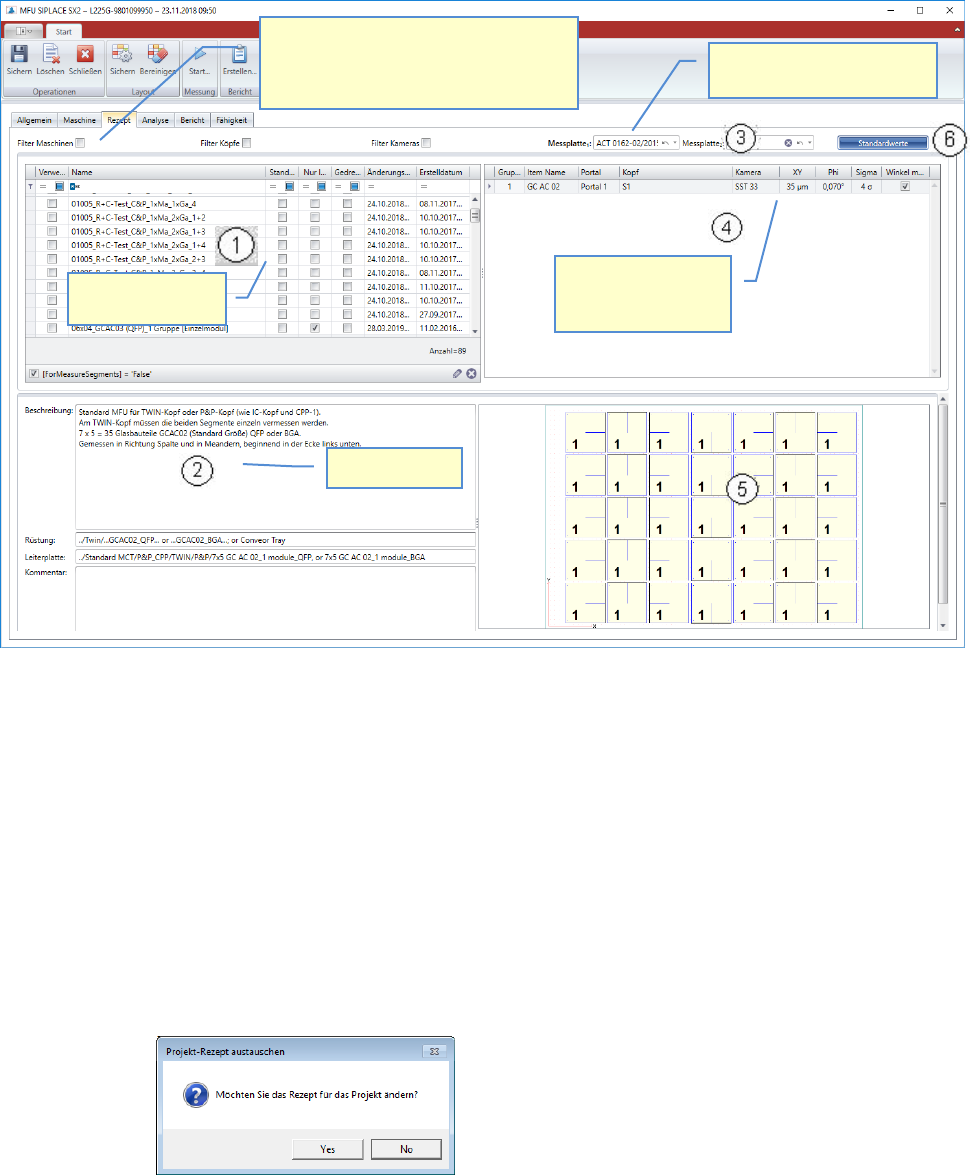

In diesem Schritt wird das Rezept ausgewählt, welches für die Messung verwendet wird.
(1) Rezept Auswahl:
Der Inhalt der Liste ist abhängig von den Filter-Settings oberhalb der Liste, sowie von
dem im Reiter “Maschine” eingestelltem Mess-Modus.
Sie können die Liste durch zuschalten der jeweiligen Filter reduzieren.
Markieren Sie eine Zeile, um die Details zu diesem Rezept unterhalb der Liste anzuzei-
gen.
Um ein Rezept für das Projekt auszuwählen, aktivieren Sie die Checkbox am linken Rand
der Zeile.
Durch das aktivieren der Checkbox wird das Rezept dem Projekt zugeordnet.
Wenn bereits zuvor ein Rezept ausgewählt war, wird ein Dialog zur Bestätigung der Än-
derung angezeigt!
(2) Details und Informationen:
In diesem Bereich finden Sie detaillierte Angaben zum Rezept, welches Sie in der Liste
oben markiert haben.
Filter für Rezepte, reduziert die Listen
unten. Die Liste ist bereits defaultmäßig
komplett vorgefiltert. Schalten Sie einzel-
ne Filter aus, um die Lister zu erweitern.
Wählen sie die Glasplatte(n)
aus, mit der sie messen.
Zuordnung von
Bauteil, Portal, Kopf,
Kamera, Spezifikation
Liste verfügbarer
Rezepte
Rezept Details
