ASM AVS - BEDIENUNGSANLEITUNG
SEITE 8 VON 182
Zubehör zum ASM AVS
2.1.3.1 Messplatten
Bei der Messplatte (Kalibrierplatte Einzelset 03056448-01) handelt es sich um eine Glasplatte
(300 x 200 x 4 mm), mit einer einseitig aufgebrachten Struktur aus Chrom.
Diese Glasplatte ist mit Silikon in einem Aluminium-Rahmen eingeklebt.
Rändelschraube
Der Deckel ist mit einer
Rändelschraube am Platten-
rahmen fixiert.
• Rändelschraube öffnen.
• Deckel auf dieser Seite leicht hochhe-
ben.
• Deckel anschließend nach links schie-
ben und dabei die Platte am Rahmen
festhalten.
Haltewinkel
Der Deckel wird auf der anderen Seite
(gegenüber dem Verschraubungspunkt)
nur durch den Haltewinkel fixiert.
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 9 VON 182
• An der Unterseite wird die Glasplatte durch
eine dünne Blechplatte geschützt.
Diese Platte heißt »Auflichtplatte«, denn sie
kann für eine Auflichtmessung als Hinter-
grund verwendet werden.
• Die Auflichtplatte wird unterhalb der Glasplatte an der
Längsseite des Rahmens in eine Nut eingeführt.
• Auf einer der Breitseiten des Rahmens gibt es einen
Anschlag, so dass die Auflichtplatte nicht durchge-
führt werden kann.
• Wird die Auflichtplatte gegen den Anschlag gedrückt, so ist
das 4 mm Loch in der Auflichtplatte genau deckungsgleich
mit dem Gewindeloch für die Rändelmutter. Somit verhin-
dert die eingeschraubte Rändelmutter ein Verschieben der
Auflichtplatte.
• Die Kunststoffleisten auf der Innenseite des Deckels dienen
zum einen der Abdichtung der Glasplatten-Oberseite vor
Staub.
Zum Anderen bieten sie einen Sicherheitsabstand, damit der
Deckel nicht mit dem Sprühkleber auf der Glasplatte in Berüh-
rung kommt.
• Zum Wiederverpacken der Platte legen Sie die Glasplat-
te, nach Einführung der Auflichtplatte, auf eine ebene
Fläche (z.B. einen Tisch).
• Anschließend den Deckel gerade über die Glasplatte legen und
dann den Deckel von links nach rechts verschieben, um den
Haltewinkel (s.o) unter den Rahmen zu schieben.
• Nun kann die Rändelmutter eingeschraubt werden.
• Diese aber nicht ganz einschrauben!
Nach ca. dem halben Einschraubweg die kpl. Platte hochheben
und an der Unterseite die Auflichtplatte gegen den Anschlag
drücken und nun die Rändelschraube festziehen.
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 10 VON 182

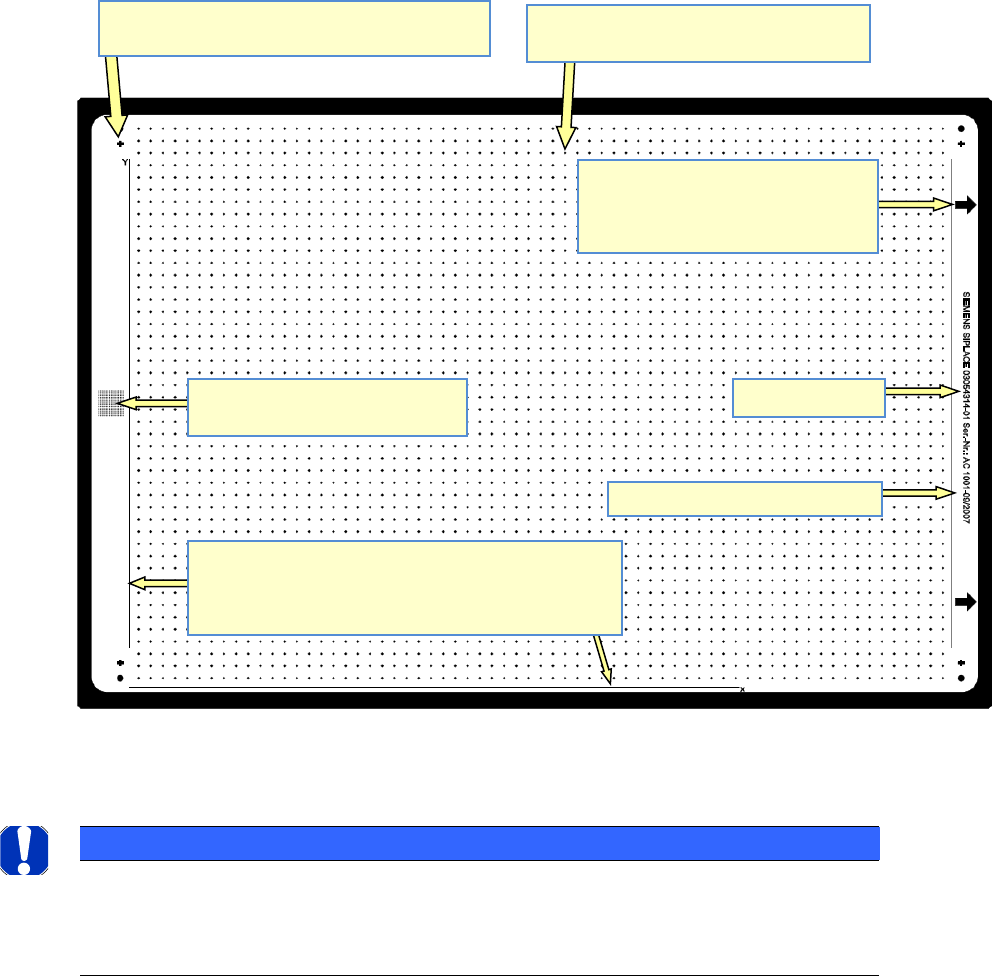

2.1.3.1.1 Struktur der Glasplatte
HINWEIS / NOTICE
Verbesserung des Kontrasts bei Markenmessung
Die Auflichtplatte kann zur Kontrastverbesserung bei der Markenmessung im Bestücker, bei jeder Bestü-
ckung eingeschoben werden.
Globale (Kreuz) Marken zur Zentrierung im Bestücker
und zur Groblagensuche im SIPLACE AVS.
Lokale Marken (67 x 46) zur Vermessung der
Position der Bauteile im SIPLACE AVS.
Pfeile zur Anzeige der Transportrich-
tung im Bestücker, bzw. der Einlege-
richtung im SIPLACE AVS (Pfeile müssen
immer nach Rechts zeigen).
Anschlaglinien:
1. Für das Aufbringen der Klarsicht Doppelklebefolie,
2. Zum Anbringen der Klebestreifen zum Schutz der Rän-
der, beim Besprühen mit Sprühkleber.
Kalibrierstruktur, für die Kalibrierung
der Kamera-Verzeichnung.
Seriennummer mit Herstelldatum
Artikel-Nummer
