ASM AVS - BEDIENUNGSANLEITUNG
SEITE 91 VON 182

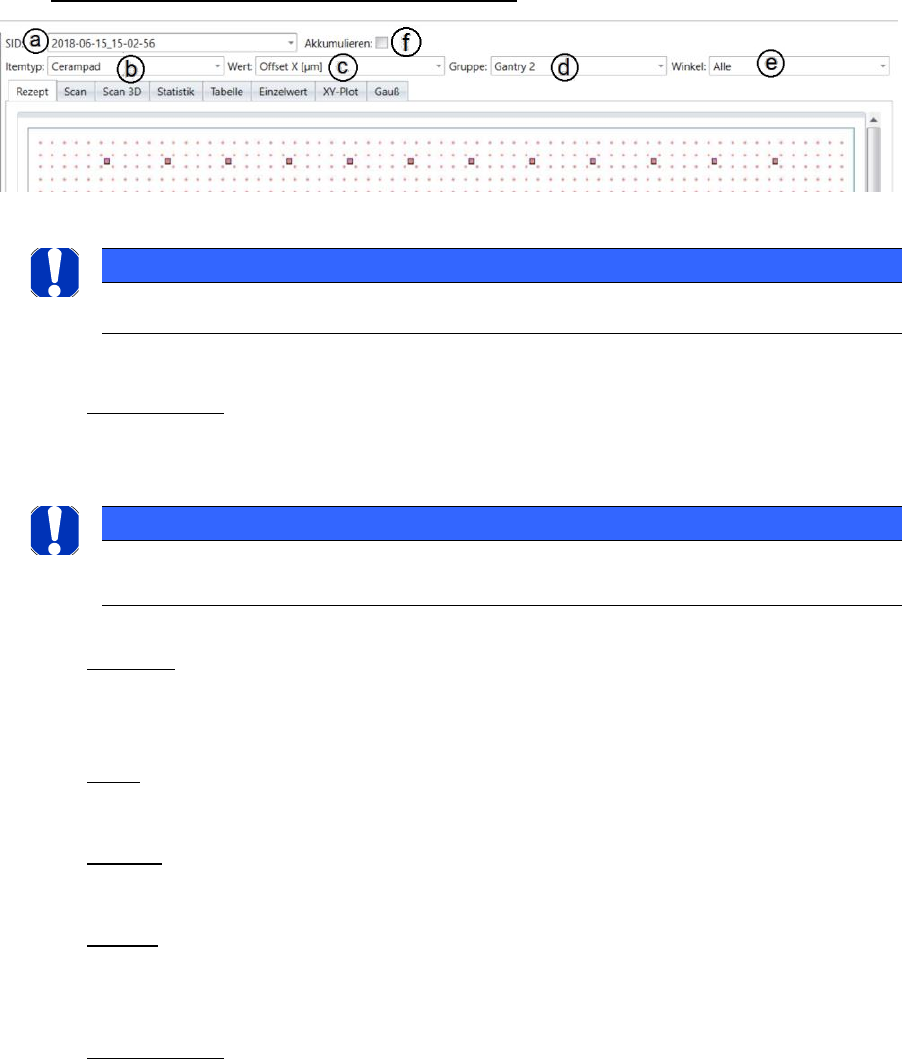

Details zum Bereich (2) „Filter für Messungen“
1.
2.
a. SID - Messung: Wenn Sie in der Liste auf der linken Seite mehr als eine Messung akti-
viert haben, dann können Sie hier die jeweilige Messung wählen, für die Sie die Ergebnis-
se darunter sehen wollen.
b. Item Typ: Falls das verwendete Rezept mehr als einen Item Typ beinhaltet, so kann hier
zwischen den Item typen umgeschaltet werden. Sie benötigen mehr als einen Item Typ
für Rezepte mit denen Sie unterschiedliche Spezifikationswerte nachweisen wollen.
c. Wert: Sie können hier zwischen den Achsen X, Y und Phi wechseln, für Ansichten die nur
die Darstellung einer Achse erlauben.
d. Gruppe: Falls Ihr Rezept über mehr al seine Gruppe verfügt (z.B. unterschiedliche Porta-
le), so können Sie hier zwischen den einzelnen Gruppen wechseln.
e. Winkel: Die meisten Rezepte haben Messpläne mit alternierenden Winkelgruppen 0°,
90°, 180°, 270° (Umschlagbestückung).
Sie können hier die Messwerte bezüglich dieser Winkelgruppen filtern!
f. Akkumulieren: Wenn diese Checkbox aktiviert ist, werden alle in der Liste links aktivier-
ten Messungen gemeinsam ausgewertet und dargestellt.
Wenn z.B. eine Messung über 100 Messpunkte verfügt und 3 Messungen aktiviert sind,
so werden die Messergebnisse entsprechend für alle 300 Messpunkte gemeinsam aus-
gewertet und präsentiert.
HINWEIS / NOTICE
Alle Einstellungen in diesem Bereich beeinflussen alle Reiter darunter gleichermaßen!
HINWEIS / NOTICE
Falls mehrere Messungen aktiviert sind werden im Reiter „Einzelwert“ alle aktivierten Messungen gemein-
sam angezeigt, wobei jedes Chart die Farbe entsprechend der Liste erhält!
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 92 VON 182
Details zum Bereich (3) „Ergebnisbereich“
a. Rezept:
Zeigt eine bildliche Darstellung des Rezeptes (Messplan), welches in dem Projekt be-
nutzt wird.
Dies ist der einzige Reiter der nicht von den darüber stehenden Filtereinstellungen
abhängig ist.

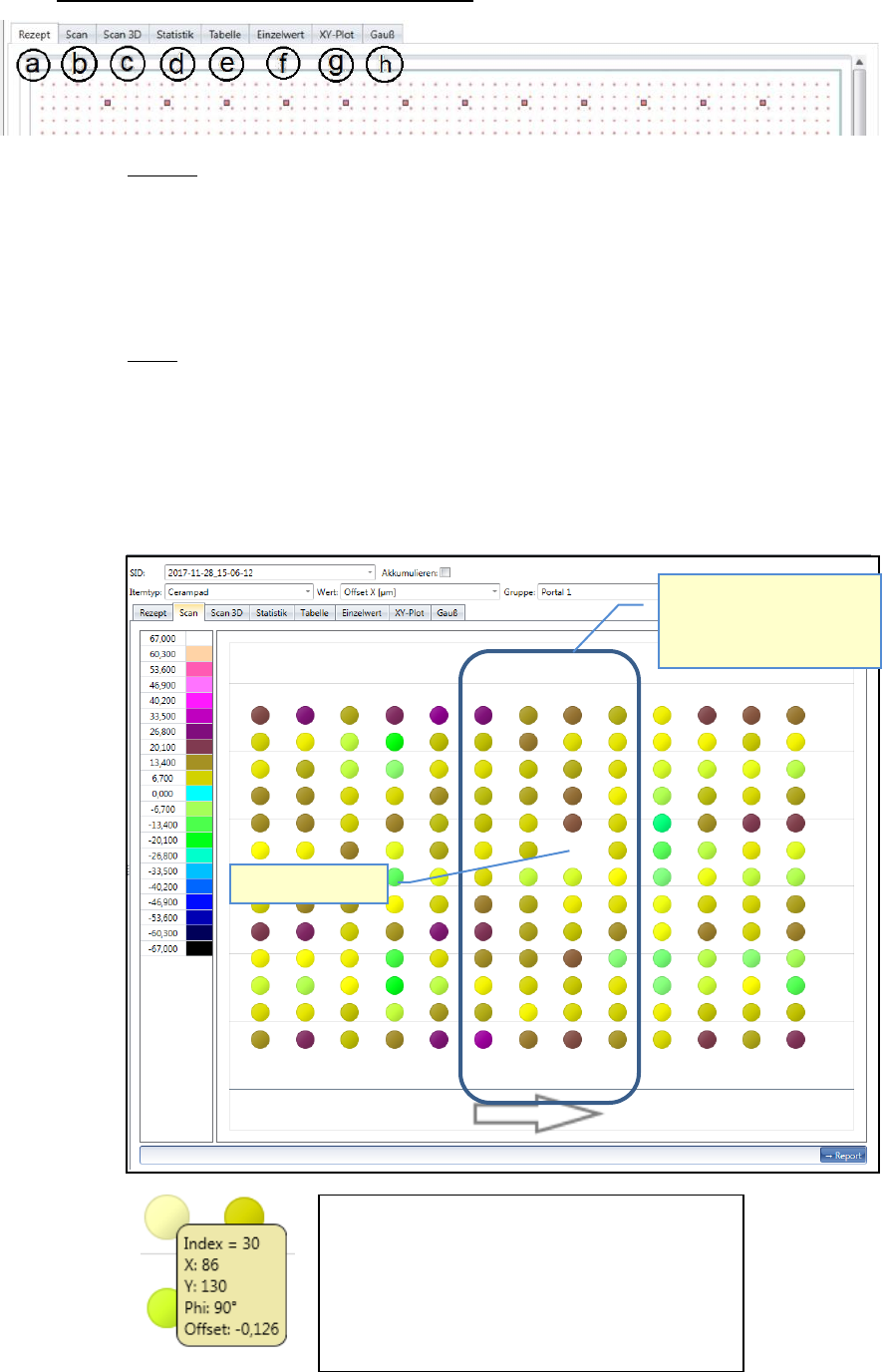

b. Scan:
Hier wird für jeden Messpunkt (Bauteil) ein farbiger Kreis dargestellt.
Die Farbe steht für die Größe der Offset-Werte der oben im Filter eingestellten Ach-
se. Die Farben werden in der Legende links aufgeschlüsselt.
Es handelt sich um eine Draufsicht, auf die bestückte Glasplatte. Somit kann über
den Farbverlauf der Bestückfehler über die gesamte Fläche analysiert werden.
Wenn Sie mit der Maus über einen Punkt gehen,
wird in einem gelben Rechteck folgendes angezeigt:
- Index: Positionsnummer (Meßreihenfolge)
- X: Sollwert (Position auf der Platte)
- Y: Sollwert (Position auf der Platte)
- Phi: Sollwert (Position auf der Platte)
- Offset: gemessene Abweichung vom Sollwert.
Fehlbestückung!
Mit dieser Ansicht können
Ausreiser, Fehlbestückungen
und Trends auf der Platte
lokalisiert werden!
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 93 VON 182

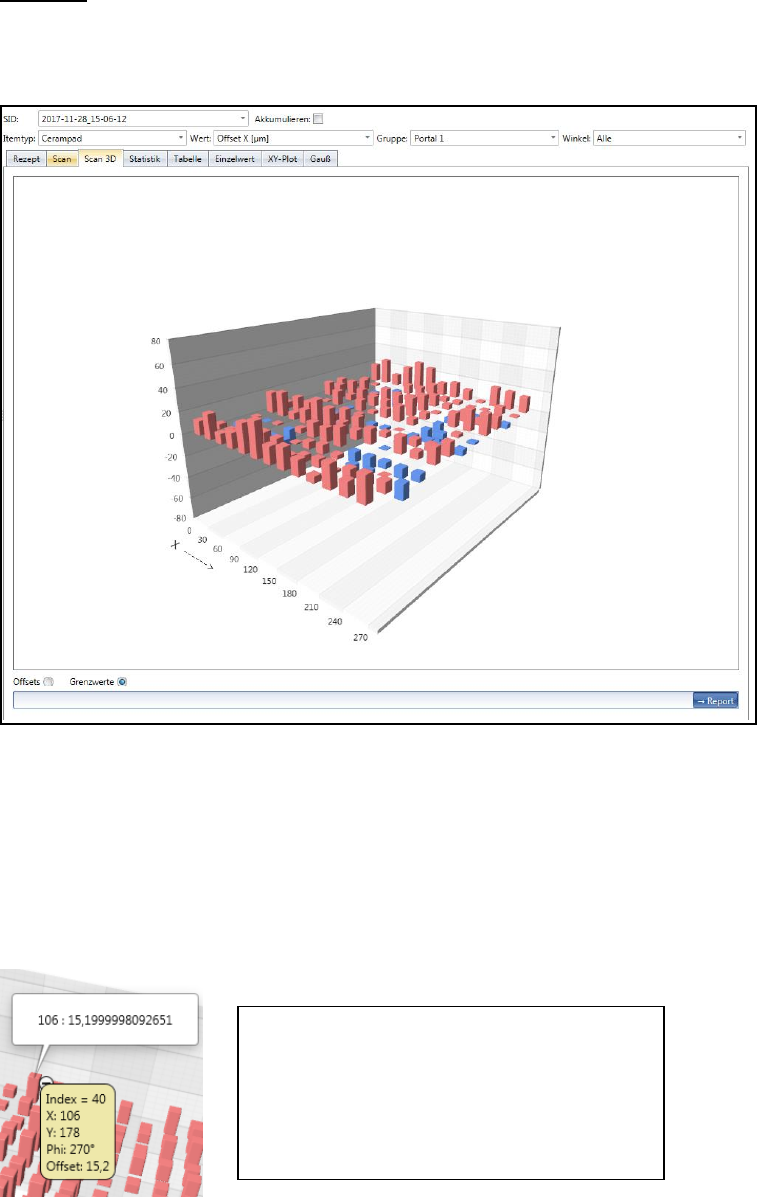

c. Scan 3D:
Ähnlich wie bei der Ansicht „Scan“ geht es hier um die Analyse des Ergebnisses über
die Fläche und somit den räumlichen Verlauf des Fehlers.
Die Offset Werte werden über Balken dargestellt.
Ziegelrote Balken gehen nach oben und zeigen die positiven Offsetwerte.
Blaue Balken gehen nach unten und zeigen die negativen Offsetwerte.
Sie können das Diagramm durch Klick und Festhalten der linken Maustaste (Cursor
hat Handform) in alle Richtungen Drehen.
Mit dem Mausrad können Sie die Grafik Vergrößern oder Verkleinern.
Mit den Radio-Buttons „Offsets“ vs. „Grenzwerte“ können Sie die Skalierung um-
schalten.
Bei „Offsets“ bilden die jeweiligen „Min.“ und „Max.“- Werte die Grenzen der Grafik.
Bei „Grenzwerte“ wird die Grafik durch die Werte der Spezifikation begrenzt.
Wenn Sie mit der Maus über einen Balken gehen,
wird in einem gelben Rechteck folgendes angezeigt:
- Index: Positionsnummer (Meßreihenfolge)
- X: Sollwert (Position auf der Platte)
- Y: Sollwert (Position auf der Platte)
- Phi: Sollwert (Position auf der Platte)
- Offset: gemessene Abweichung vom Sollwert
