ASM AVS - BEDIENUNGSANLEITUNG
SEITE 97 VON 182
Unterhalb der graphischen Darstellung können sie alle Hilfslinien zu und wegschalten.
- Ob Sie X-Offsets, oder Y-Offset angezeigt bekommen, wird in den Filtereinstellungen
oben festgelegt.
Aber wenn Sie beide Achsen in einer Darstellung angezeigt bekommen wollen, aktivie-
ren Sie die Checkbox “X & Y” unterhalb der Grafik.
Der Y-Offset wird dann in derselben Farbe angezeigt, jedoch in einer gestrichelten Linie
und mit Quadraten anstatt Kreisen.
Farbe des Graphen einstellen:
Die Farbe des Graphen wird für jede Messung automatisch gesetzt.
Sie können allerdings die Farbe jeder Messung ändern.
Markieren Sie die Zeile der entspr. Messung in der Tabelle (Zeile wird hellblau hinterlegt)
und drücken Sie anschließend den Button “Colors” in der Menü-Leiste.
HINWEIS / NOTICE
Nach ändern der Farbe müs-
sen Sie die Ansicht aktualisie-
ren. Z.B. in dem sie einmal
zum Reiter “Rezept” und
wieder zurück nach “Analyse“
wechseln.
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 98 VON 182
g. X-Y Plot:
Zeigt das Ergebnis der selektierten Messung, abhängig von den Filtereinstellungen
oberhalb. In diesem Diagramm werden das Ergebnis für X- und Y-Achse in einem
Graphen zusammen angezeigt. Für die Bewertung des Diagramms in Bezug auf die
Hilfslinien gelten dieselben Grundsätze wie for das "Einzelwert Diagramm".
Sigma Grenze
Die Sigma Grenze wird
in einem Kreis darge-
stellt (Ellypse).
Specification limits (Nom-
inal value), red lines
ASM AVS - BEDIENUNGSANLEITUNG
SEITE 99 VON 182

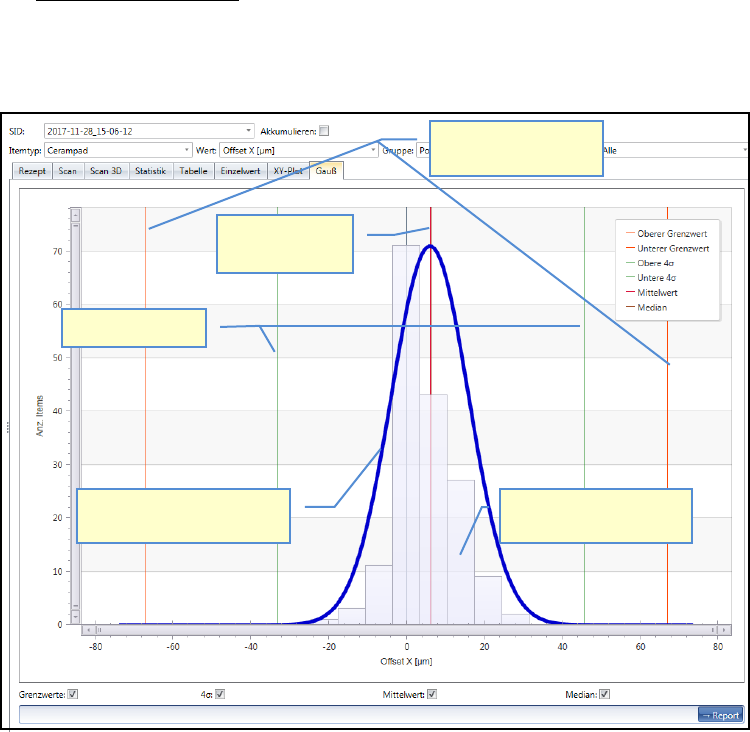

h. Gauß (Glockenkurve):
Zeigt das Ergebnis der selektierten Messung, abhängig von den Filtereinstellungen
oberhalb. Für die Bewertung des Diagramms in Bezug auf die Hilfslinien gelten dieselben
Grundsätze wie für das "Einzelwert Diagramm".
Grundsätzlich gilt:
• Je enger und höher eine Glockenkurve, desto besser ist das Ergebnis.
• Die Spitze der Kurve sollte idealerweise im Zentrum um den Null-Wert liegen.
Sigma Grenzen
Gauss’sche Glockenkurve
(Normalverteilung)
Spezifkations-
Grenzen (Sollwerte)
Anzahl an Messpunkten
(hier in 6µm Schritten)
Mean
(Durchschnitt)
