Menüsteuerung des Automaten
Die Menüführung und die Bedienoberfläche der Automaten basieren auf
dem Microsoft Windows-Standard. Sie können
– mit den Funktionstasten F1 bis F12 der Tastatur,
– mit dem Trackball und der linken Maustaste oder
– mit dem Touchscreen Aktionen in den einzelnen Menüs starten.
– durch Drücken der Alt-Taste und einem ’Hot key’ Pulldown-Fenster und
deren Untermenüs öffnen.

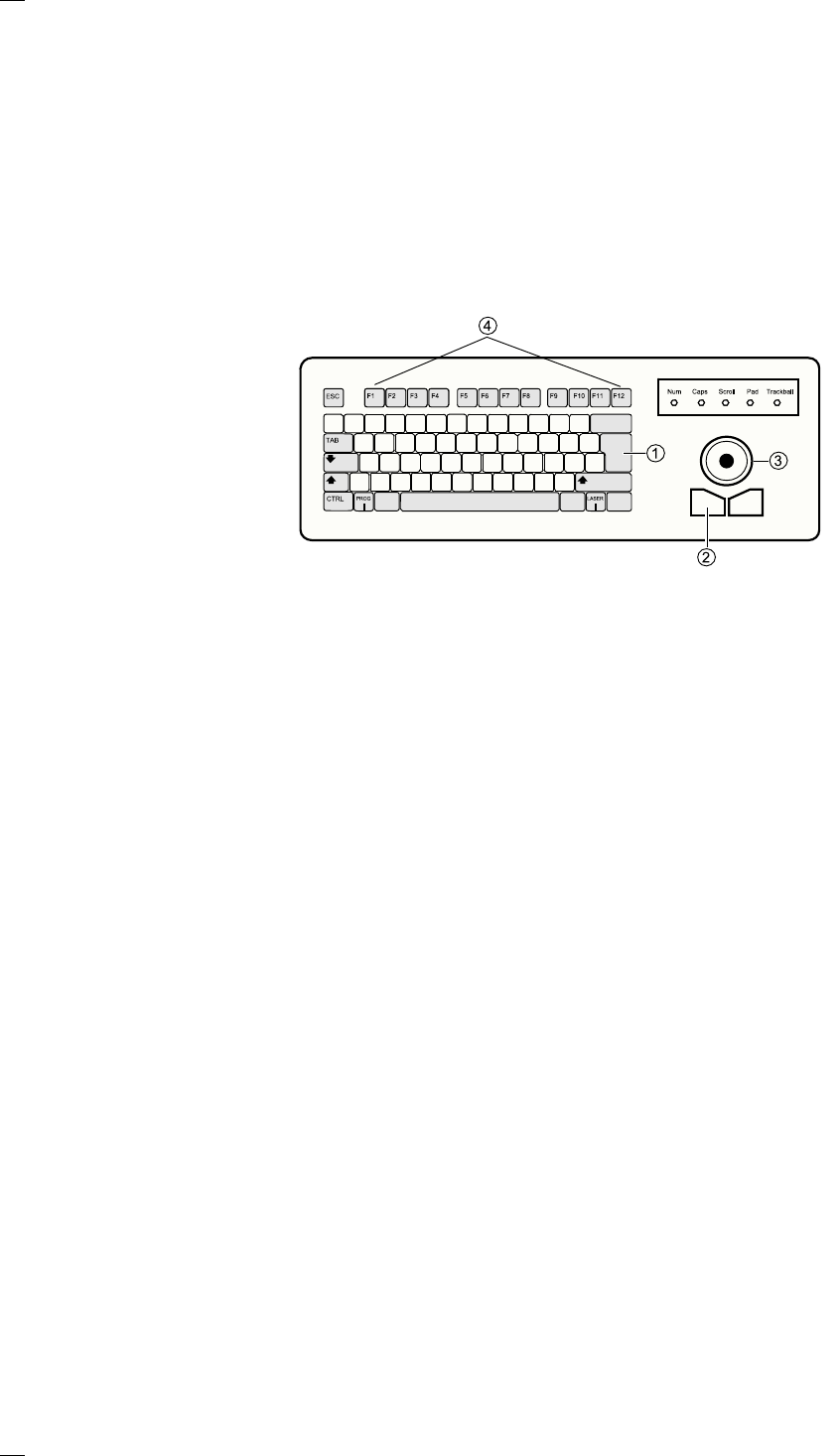

Tastatur mit integrierter Maus (Trackball)
IBM-kompatible
Tastatur mit
deutschem
Zeichensatz
a Returntaste
s Linke Maustaste
d Trackball
f Funktionstasten F1 bis F12
Touchscreen
Alternativ zum Trackball lässt sich der Mauszeiger mit dem Finger am
Bildschirm positionieren und bedienen.
13
Bedienoberfläche
Grundansicht - Aufteilung und Erklärung der Symbole
a Titelzeile mit Anzeige des aufgerufenen Menüs
s Menüzeile mit Pull-down-Menüs
d Arbeitsbereich / Anzeigebereich
f Schaltknopf/Statusanzeige für Bedienaktionen
g Statusfeld zur Anzeige von Fehlermeldungen, Zuständen und durchzuführen-
den Aktionen
h Symbolleiste mit Ikonen der Untermenüs
j Informationszeile für die Menüs
k Statusanzeige für GEM
l Anzeige für die aktuelle Betriebsart des Automaten
; Statusanzeige für die Fehlerbehebung
A Informations- und Hilfesystem
S Schaltfläche zum Aufrufen der Maschinenoptionen
D Anzeige für BE-/LP-Barcode, Maschinen-/Softwareoptionen, Status der Druck-
luftabschaltung und Verbindung zum Linienrechner
F Anzeigefeld der geladenen Rüstung
G Anzeigefelder der geladenen Nutzen für die Transportspuren 1 und 2
H Anzeigefelder der Auftragsnamen für die Transportspuren 1 und 2
J Statusanzeige der Transportschnittstelle:
K Statutsanzeige für die Stellplätze 1 - 4
L Statusanzeige für den Leiterplattentransport (Transportspur 1)
Statusanzeige für den Leiterplattentransport (Option Doppeltransport)
Transportspur 2
a s d
g hj l
F
G
H
K
L
J
f
k
;
A
S
D
14
Bedeutung der Symbole
Schaltknopf/Statusanzeige für Bedienaktionen (Symbol f)
Hochlauf der Maschine und Referenzlauf
Wenn dieses Symbol angezeigt wird, ist die Bedienoberfläche nicht voll-
ständig bedienbar. Die Software wird geladen. Danach wird im Statusfeld
der Zustand "Warten auf Referenzlauf" und die Aktion "Start-Taste betäti-
gen" angezeigt.
Betätigen Sie die Start-Taste. Der Referenzlauf wird durchgeführt.
Nach dem Referenzlauf ist die Maschine bereit zum Bestücken und das
nachfolgende Symbol wird angezeigt.
Schaltknopf/Statusanzeige für Bedienaktionen (Symbol
f)
Bearbeiten anhalten
Durch Anklicken dieses Symbols wird der aktuelle Bestückvorgang ange-
halten. Die in den Bearbeitungsbändern liegenden Leiterplatten werden
fertig bestückt und in das Zwischen- bzw. Ausgabeband der jeweiligen
Transportspur gefahren. Es werden keine Leiterplatten in die Maschine
transportiert.
Klicken Sie auf das Symbol.
Das Symbol wechselt auf das nachfolgend dargestellte Symbol. Dies wird
solange angezeigt, bis die aktuellen LPs fertig bestückt und in das Zwi-
schen- oder Ausgabeband transportiert wurden, d.h. die Bearbeitungs-
bänder leergefahren sind.
Schaltknopf/Statusanzeige für Bedienaktionen (Symbol
f)
Nach "Bearbeiten anhalten" während des Leerfahrens der Bearbeitungs-
bänder
(Das Dreieck im Symbol wird kontinuierlich von einem kleinen gelben Pfeil
umrundet.) Nach dem Leerfahren der Bearbeitungsbereiche wird das
nachfolgende Symbol angezeigt.
Schaltknopf/Statusanzeige für Bedienaktionen (Symbol
f)
Bearbeiten fortsetzen
Das Symbol wird nach "Bearbeiten anhalten" oder nach einem Maschi-
nenstillstand angezeigt. (Die Dreiecke im Symbol bewegen sich kontinu-
ierlich von links nach rechts.) Der unterbrochene Bearbeitungsvorgang
kann nach erfolgreicher Fehlerbehebung fortgesetzt
werden.
Klicken Sie auf das Symbol.
Der Bearbeitungsvorgang wird fortgesetzt.
Statusfeld zur Anzeige von Fehlermeldungen, Zuständen und Aktio-
nen (Symbol
g)
Zeile für Fehler Info
Bei Fehlern, die zu Maschinenstillständen geführt haben, ist der Zeilenhin-
tergrund rot.
Zustandsanzeige/Prozessstatus
Diese Zeile informiert den Bediener über Prozessabläufe im Automaten,
wie beispielsweise ’Bearbeitung angehalten’ oder ’Leiterplatte wird ins
Ausgabeband transportiert’.
Hinweis-/Aktionszeile
Hinweise an den Bediener, eine bestimmte Aktion auszuführen, sind grün
hinterlegt.
