14 Bedeutung der Symbole Schaltkno pf/S tatusanzeige f ü r Bedienaktio nen (Symbol f ) Hochlauf d er Maschine u nd Referenzla uf Wenn dieses Sym bol angezeig t wird, ist die Bedienoberfl ä che nicht voll- st ä ndig be di…
13
Bedienoberfläche

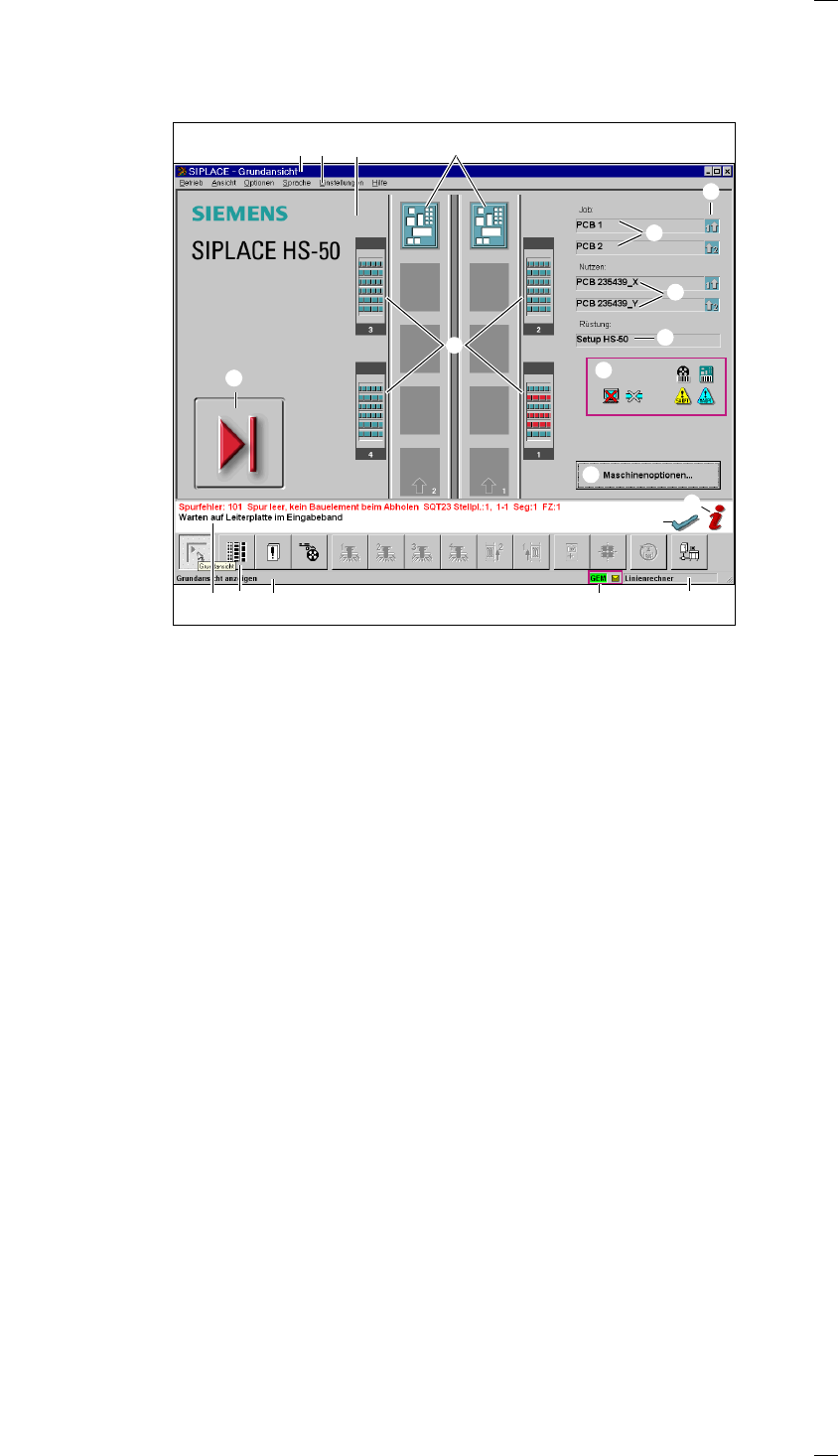

Grundansicht - Aufteilung und Erklärung der Symbole
a Titelzeile mit Anzeige des aufgerufenen Menüs
s Menüzeile mit Pull-down-Menüs
d Arbeitsbereich / Anzeigebereich
f Schaltknopf/Statusanzeige für Bedienaktionen
g Statusfeld zur Anzeige von Fehlermeldungen, Zuständen und durchzuführen-
den Aktionen
h Symbolleiste mit Ikonen der Untermenüs
j Informationszeile für die Menüs
k Statusanzeige für GEM
l Anzeige für die aktuelle Betriebsart des Automaten
; Statusanzeige für die Fehlerbehebung
A Informations- und Hilfesystem
S Schaltfläche zum Aufrufen der Maschinenoptionen
D Anzeige für BE-/LP-Barcode, Maschinen-/Softwareoptionen, Status der Druck-
luftabschaltung und Verbindung zum Linienrechner
F Anzeigefeld der geladenen Rüstung
G Anzeigefelder der geladenen Nutzen für die Transportspuren 1 und 2
H Anzeigefelder der Auftragsnamen für die Transportspuren 1 und 2
J Statusanzeige der Transportschnittstelle:
K Statutsanzeige für die Stellplätze 1 - 4
L Statusanzeige für den Leiterplattentransport (Transportspur 1)
Statusanzeige für den Leiterplattentransport (Option Doppeltransport)
Transportspur 2
a s d
g hj l
F
G
H
K
L
J
f
k
;
A
S
D
14
Bedeutung der Symbole
Schaltknopf/Statusanzeige für Bedienaktionen (Symbol f)
Hochlauf der Maschine und Referenzlauf
Wenn dieses Symbol angezeigt wird, ist die Bedienoberfläche nicht voll-
ständig bedienbar. Die Software wird geladen. Danach wird im Statusfeld
der Zustand "Warten auf Referenzlauf" und die Aktion "Start-Taste betäti-
gen" angezeigt.
Betätigen Sie die Start-Taste. Der Referenzlauf wird durchgeführt.
Nach dem Referenzlauf ist die Maschine bereit zum Bestücken und das
nachfolgende Symbol wird angezeigt.
Schaltknopf/Statusanzeige für Bedienaktionen (Symbol
f)
Bearbeiten anhalten
Durch Anklicken dieses Symbols wird der aktuelle Bestückvorgang ange-
halten. Die in den Bearbeitungsbändern liegenden Leiterplatten werden
fertig bestückt und in das Zwischen- bzw. Ausgabeband der jeweiligen
Transportspur gefahren. Es werden keine Leiterplatten in die Maschine
transportiert.
Klicken Sie auf das Symbol.
Das Symbol wechselt auf das nachfolgend dargestellte Symbol. Dies wird
solange angezeigt, bis die aktuellen LPs fertig bestückt und in das Zwi-
schen- oder Ausgabeband transportiert wurden, d.h. die Bearbeitungs-
bänder leergefahren sind.
Schaltknopf/Statusanzeige für Bedienaktionen (Symbol
f)
Nach "Bearbeiten anhalten" während des Leerfahrens der Bearbeitungs-
bänder
(Das Dreieck im Symbol wird kontinuierlich von einem kleinen gelben Pfeil
umrundet.) Nach dem Leerfahren der Bearbeitungsbereiche wird das
nachfolgende Symbol angezeigt.
Schaltknopf/Statusanzeige für Bedienaktionen (Symbol
f)
Bearbeiten fortsetzen
Das Symbol wird nach "Bearbeiten anhalten" oder nach einem Maschi-
nenstillstand angezeigt. (Die Dreiecke im Symbol bewegen sich kontinu-
ierlich von links nach rechts.) Der unterbrochene Bearbeitungsvorgang
kann nach erfolgreicher Fehlerbehebung fortgesetzt
werden.
Klicken Sie auf das Symbol.
Der Bearbeitungsvorgang wird fortgesetzt.
Statusfeld zur Anzeige von Fehlermeldungen, Zuständen und Aktio-
nen (Symbol
g)
Zeile für Fehler Info
Bei Fehlern, die zu Maschinenstillständen geführt haben, ist der Zeilenhin-
tergrund rot.
Zustandsanzeige/Prozessstatus
Diese Zeile informiert den Bediener über Prozessabläufe im Automaten,
wie beispielsweise ’Bearbeitung angehalten’ oder ’Leiterplatte wird ins
Ausgabeband transportiert’.
Hinweis-/Aktionszeile
Hinweise an den Bediener, eine bestimmte Aktion auszuführen, sind grün
hinterlegt.
15

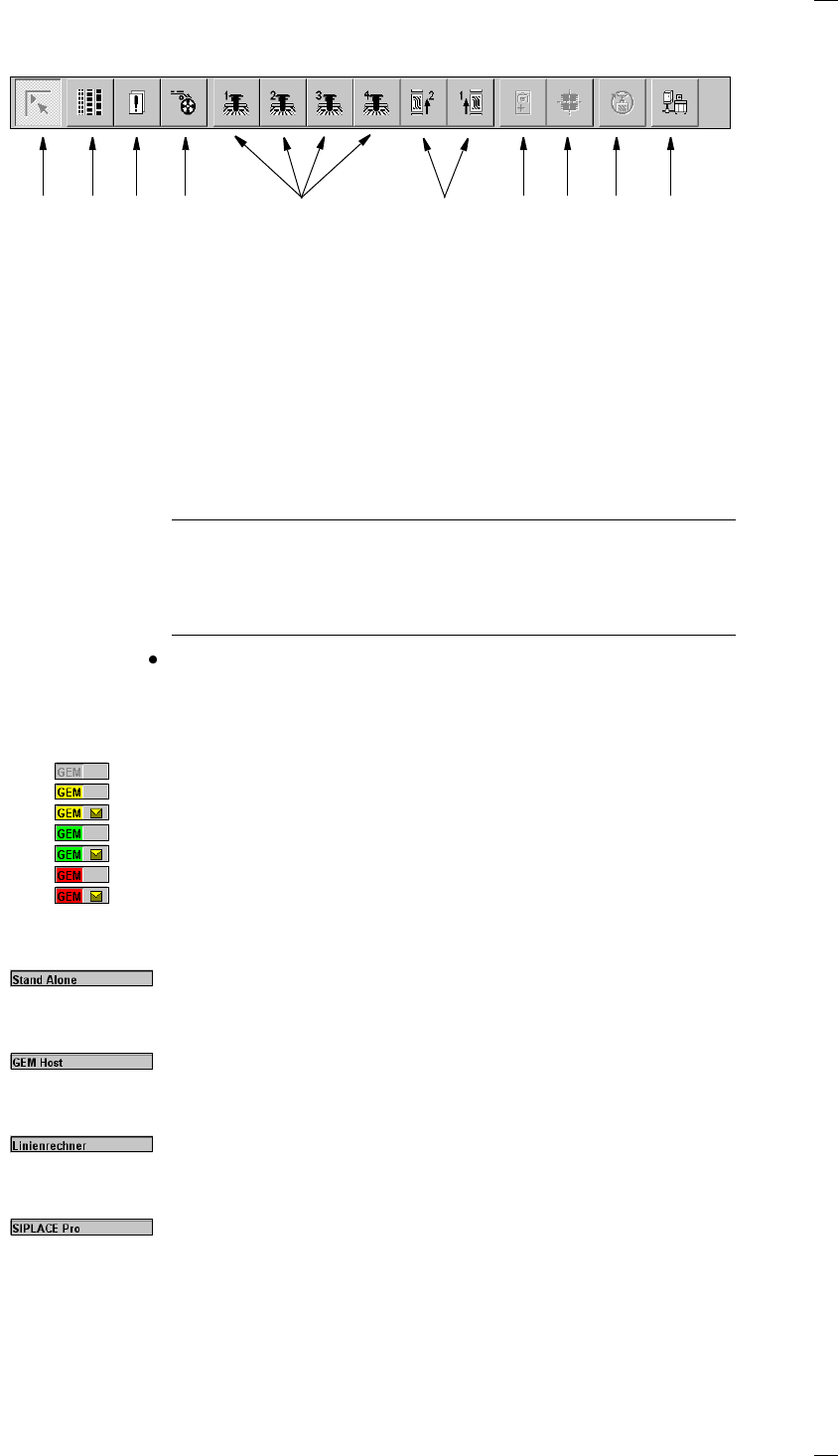

Symbolleiste mit den Ikonen der Untermenüs (Symbol h)
HINWEISE zu den Punkten 6 und 10
Die Einzelfunktionen für Transport 2 können nur bei konfiguriertem Dop-
peltransport aufgerufen werden.
Die Funktionen der GEM-Schnittstelle können nur aufgerufen werden,
wenn diese konfiguriert ist.
Klicken Sie das gewünschte Symbol in der Symbolleiste an.
Die Bedienoberfläche wird in die entsprechende Ansicht umgeschaltet.
Das Symbol für die gerade aktivierte Ansicht ist inaktiv.
GEM Statusanzeige (Option) (Symbol
k)
GEM nicht initialisiert
GEM beim Aufbau der SECS-Verbindung, keine Hostmeldung
GEM beim Aufbau der SECS-Verbindung, Hostmeldung
SECS-Verbindung Online, keine Hostmeldung
SECS-Verbindung Online, Hostmeldung
SECS-Verbindung Offline, keine Hostmeldung
SECS-Verbindung Offline, Hostmeldung
Anzeige für die aktuelle Betriebsart des Automaten (Symbol
l)
Stand alone
Der Stationsrechner ist mit keinem externen Rechner verbunden.
Bestückprogramme werden von der lokalen Festplatte geladen.
GEM Host
Der Stationsrechner ist mit einem Hostrechner verbunden. Die Bestück-
programme werden vom Hostrechner heruntergeladen.
Linienrechner
Der Stationsrechner ist mit dem Linienrechner verbunden. Die Bestück-
programme werden vom Linienrechner heruntergeladen.
SIPLACE Pro
In dieser Betriebsart wird die Verbindung zum SIPLACE Pro - Program-
miersystem aufgebaut.
a Grundansicht
s Rüstung, Bestückfunktionen
d Fehler, Bestückfunktionen
f Förderer, Bestückfunktionen
g Portal 1 bis 4, Einzelfunktionen
h LP-Transport 1 und 2 (Option), Einzelfunktionen
j Marke teachen, Visionfunktionen (nur ab Bedienebene ’Einrichter’)
k Bauelement testen, Visionfunktionen (nur ab Bedienebene ’Einrichter’)
l Testprogramm SITEST starten (nur ab Bedienebene ’Servicetechniker)
↑ SITEST
; GEM-Schnittstelle (Option)
1 8 9 10765432
