17 Bearbe itung der Leit erplatte ange halten Wurde die Be arbeitung mit "B earbeiten an halten" , durch einen Maschi nenstillstand oder durch Bet ä tig ung der Halt-T aste unterbrochen, wir d das LP-Symbol i n…
16

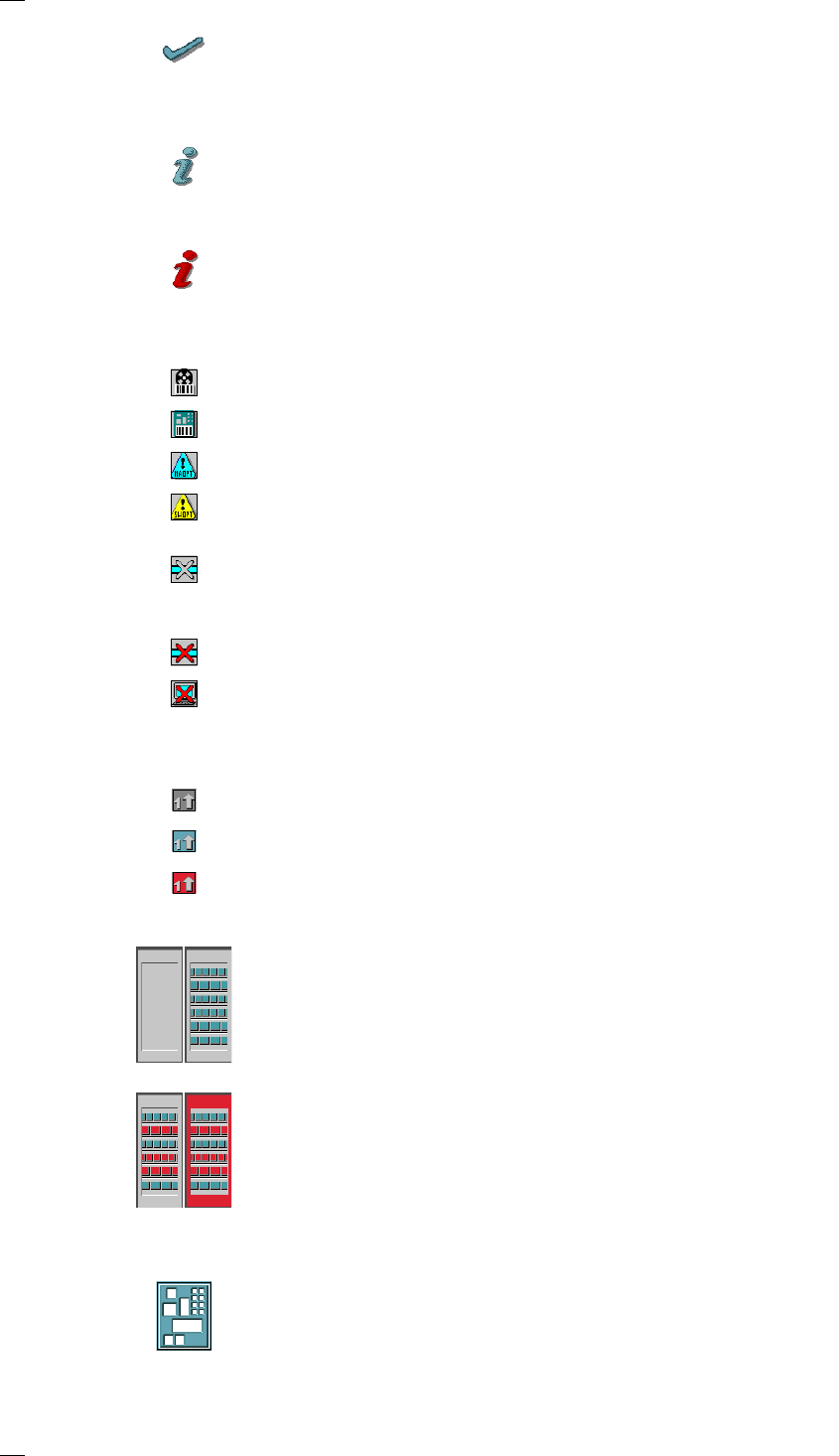

Statusanzeige für die Fehlerbehebung (Symbol ;)
Klicken Sie dieses Symbol nach erfolgreicher Fehlerbehebung an. Der
aktuelle Fehler im Statusfeld zur Anzeige von Fehlermeldungen
(Symbol
g) wird gelöscht. In den Fehlerlisten bleibt der Eintrag erhalten.
Informations- und Hilfesystem (Symbol A)
Startet das kontextsensitive Hilfesystem zur aktuellen Ansicht. Hier finden
Sie Kurzbeschreibungen zu allen angezeigten Bedienelementen.
Informations- und Hilfesystem (Symbol
A)
Startet das Hilfesystem, das mögliche Ursachen für den aktuellen Fehler
und Behebungsmaßnahmen aufzeigt.
Anzeige für BE-/LP-Barcode ... (Symbole
D)
Barcode gestütztes Nachfüllen von BE ist aktiviert
Der LP-Barcodeleser ist aktiviert.
Maschinenoptionen wurden geändert (nur ab Bedienebene ’Einrichter’)
Softwareoptionen wurden geändert (nur ab Bedienebene ’Servicetechni-
ker’).
Die automatische Druckluftabschaltung ist aktiviert (nur ab Bedienebene
’Einrichter’). Nach einer vorgewählten Stillstandszeit des Automaten wird
die Druckluftversorgung abgeschaltet.
Die Druckluft ist abgeschaltet.
Die Verbindung zum Linienrechner ist unterbrochen. Es können keine
Daten empfangen werden.
Statusanzeige für die Transportschnittstelle (Symbol
J)
Grau während der Hochlaufphase des Automaten
Grün, wenn die Transportschnittstelle freigegeben ist
Rot, wenn die Transportschnittstelle gesperrt ist.
Statusanzeige für die Stellplätze (Symbol K)
1 = Keine Rüstung am entsprechenden Stellplatz
2 = Rüstung vorhanden
3 = Rüstung vorhanden - mindestens ein Spurleer-Fehler
4 = Maschinenstillstand wegen mehrerer Spurfehler
Statusanzeige für die Leiterplatten (Symbole
L)
Leiterplatte in Bearbeitung
Die Leiterplatte ist vom System aufgenommen und wird bearbeitet. Das
LP-Symbol wird in der Farbe Blaugrün angezeigt.
12
34
17
Bearbeitung der Leiterplatte angehalten
Wurde die Bearbeitung mit "Bearbeiten anhalten"
, durch einen
Maschinenstillstand oder durch Betätigung der Halt-Taste unterbrochen,
wird das LP-Symbol in der Farbe Blaugrün und zusätzlich plastisch
angezeigt.
Die Bearbeitung kann durch Anklicken des Symbols
fortgesetzt
oder durch Anklicken des LP-Symbols abgebrochen werden.
HINWEIS
Nachfolgend wird die Vorgehensweise für das Abbrechen der Bearbeitung
beschrieben.

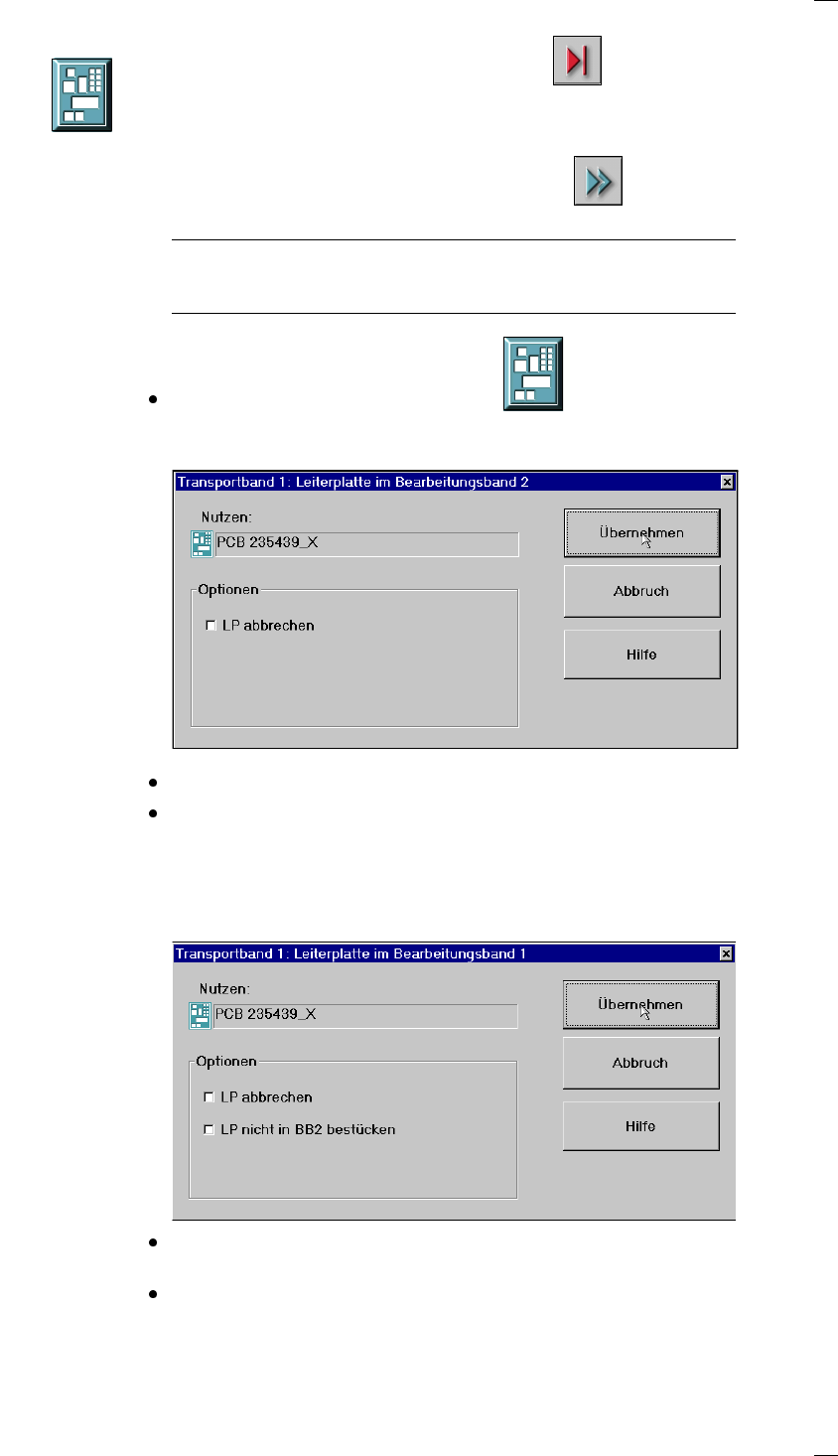

LP abbrechen
Klicken Sie das entsprechende LP-Symbol an.
Befindet sich die Leiterplatte im Bearbeitungsband 2, wird folgende Dia-
logbox geöffnet.
Aktivieren Sie das Kontrollkästchen "LP abbrechen".
Klicken Sie die Schaltfläche Übernehmen an.
Die Bearbeitung der Leiterplatte wird abgebrochen.
Die nicht fertigbestückte Leiterplatte wird in das Ausgabeband transpor-
tiert, und der Bediener wird aufgefordert, diese von Hand zu entnehmen.
Befindet sich die Leiterplatte im Bearbeitungsband 1, wird folgende Dia-
logbox geöffnet.
Aktivieren Sie das Kontrollkästchen "LP abbrechen", wenn die Leiterplatte
ohne weitere Bearbeitung in das Ausgabeband transportiert werden soll.
Aktivieren Sie das Kontrollkästchen "LP nicht in BB2 bestücken", wenn die
Leiterplatte im Bearbeitungsband 1 bearbeitet werden soll und dann ohne
Bearbeitung durch das Bearbeitungsband 2 in das Ausgabeband trans-
portiert werden soll.
18
Klicken Sie die Schaltfläche Übernehmen an.
Befindet sich die Leiterplatte im Eingabeband, wird folgende Dialogbox
geöffnet.
Aktivieren Sie das Kontrollkästchen "LP abbrechen", wenn die Leiterplatte
ohne Bearbeitung in das Ausgabeband transportiert werden soll.
Aktivieren Sie das Kontrollkästchen "LP nicht in BB2 bestücken", wenn die
Leiterplatte nur im Bearbeitungsband 1 bearbeitet werden soll und dann
ohne Bearbeitung durch das Bearbeitungsband 2 in das Ausgabeband
transportiert werden soll.
Aktivieren Sie das Kontrollkästchen "LP nicht in BB1 bestücken", wenn die
Leiterplatte ohne Bearbeitung durch das Bearbeitungsband 1 transportiert
und dann im Bearbeitungsband 2 bearbeitet werden soll.
Klicken Sie die Schaltfläche Übernehmen an.
Bearbeitung der Leiterplatte abgebrochen
Wurde die Bearbeitung einer Leiterplatte durch Anklicken des entspre-
chenden LP-Symbols (siehe vorhergehendes Beispiel) abgebrochen, wird
das LP-Symbol in der Farbe Rot angezeigt. Das Symbol wird ebenfalls in
der Farbe Rot angezeigt, wenn eine Leiterplatte von Hand in das Bearbei-
tungsband 1 oder 2 eingelegt wurde. Die Leiterplatte wird vom System
nicht erkannt und in das Ausgabeband gefahren.
Statusanzeige für den LP-Transport (Symbol
L)
Tritt ein Spurfehler, Maschinenfehler oder Transportfehler auf, wird die
entsprechende Grafik rot markiert dargestellt.
Tritt ein Fehler in einem Bearbeitungsbereich auf, wird dieser rot umran-
det dargestellt. Die Bearbeitung der in diesem Bereich liegenden Leiter-
platte kann durch Anklicken des LP-Symbols abgebrochen werden.
Tritt ein Transportfehler in einem Transport auf, wird dieser rechts und
links durch rote Balken markiert dargestellt.
Ausgabeband (AB)
Das Ausgabeband ist leer
Bearbeitungsband 2 (BB2)
Die Leiterplatte wird transportiert
Zwischenband (ZB)
Bearbeitungsband 1 (BB1)
Die Leiterplatte wird bestückt
Eingabeband (EB)
Das Eingabeband ist leer
