20 Bildschirmanze ige - Kontrollbox In der Kon trollbox lassen sich Optione n aktivieren b zw . deaktiviere n. Akti- vierte Optio nen sind mit einem H ä kche n im Kontrollk ä stchen geke nn- zeichnet. S ie aktivieren b z…

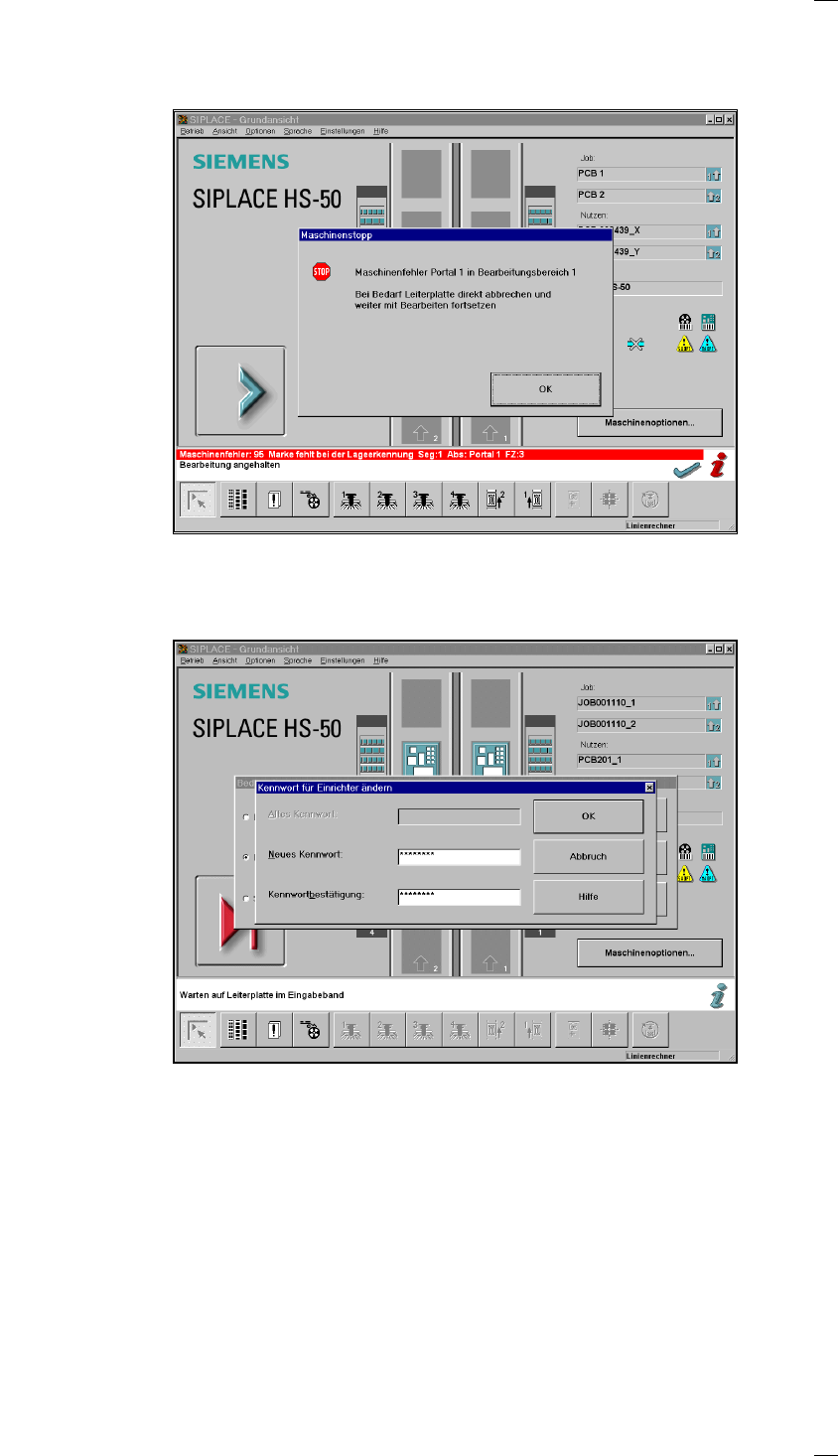

Bildschirmanzeigen - Warn- und Meldeboxen

Warn- und Meldeboxen informieren den Bediener über aufgetretene Feh-

ler im Automaten und fordern den Bediener zu Aktionen auf.

Bildschirmanzeige - Eingabebox

Geben Sie im Eingabefeld die gewünschten Information ein und schließen

Sie die Eingabe mit ’OK’ ab. Klicken Sie auf ’Abbruch’, wenn Sie die Ein-

gabe verwerfen wollen. Über die Schaltfläche ’Hilfe’ haben Sie Zugang zur

Online-Hilfe.

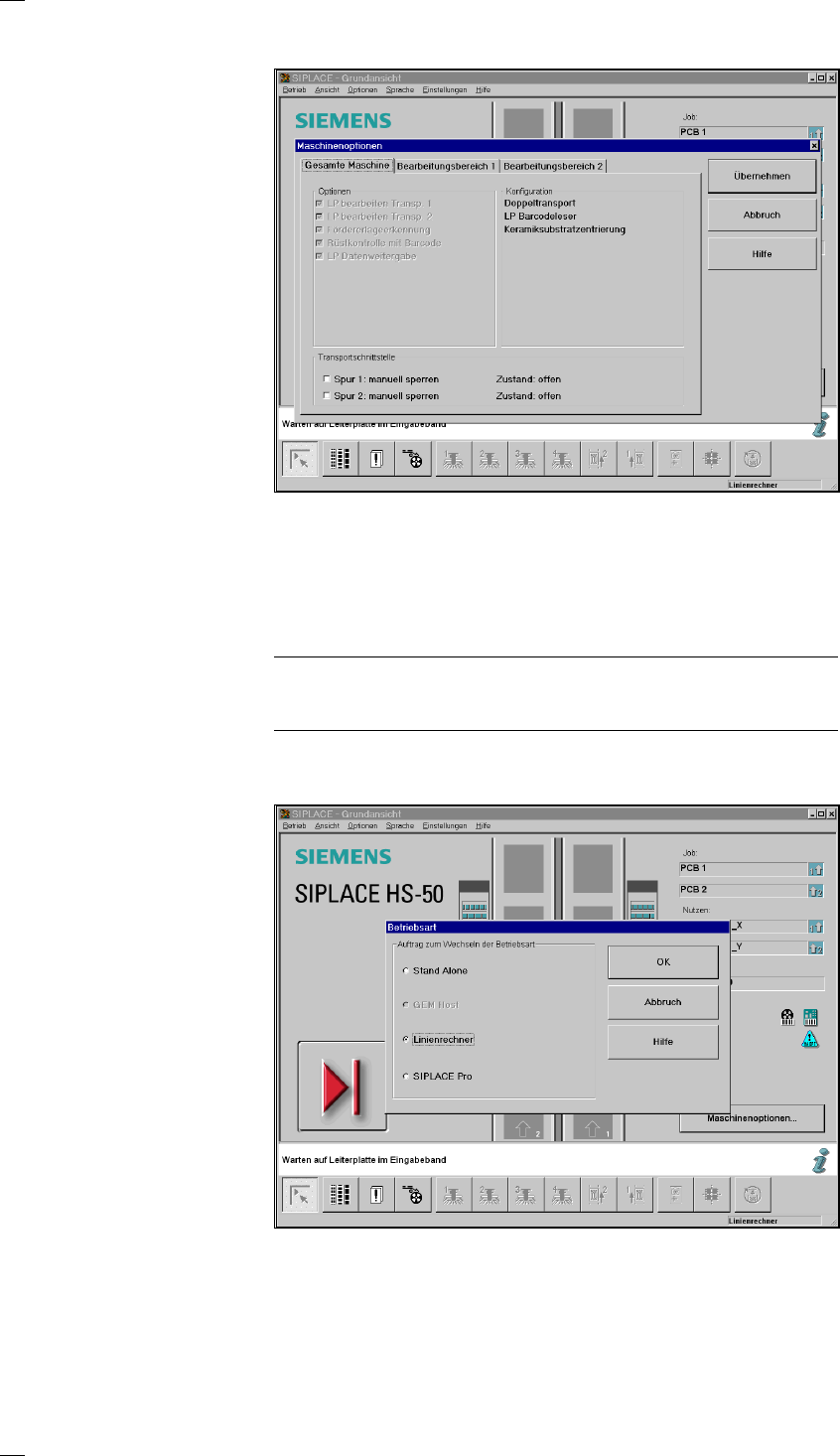

Bildschirmanzeige - Kontrollbox

In der Kontrollbox lassen sich Optionen aktivieren bzw. deaktivieren. Akti-

vierte Optionen sind mit einem Häkchen im Kontrollkästchen gekenn-

zeichnet. Sie aktivieren bzw. deaktivieren Optionen, indem Sie mit dem

Mauszeiger das Kontrollkästchen anklicken. Mit ’Übernehmen’ speichern

Sie die gewählten Einstellungen, mit ’Abbruch’ verwerfen Sie diese. Durch

Klicken auf ’Hilfe’ aktivieren Sie die Online-Hilfe.

Beachten Sie allerdings, dass für bestimmte Optionen die Zugangsbe-

rechtigung für ’Einrichter’ erforderlich ist und diese nur von diesem Perso-

nenkreis aktiviert bzw. deaktiviert werden können.

Bildschirmanzeige - Auswahlbox

Klicken Sie die gewünschte Option an und bestätigen Sie diese mit ’OK’.

Mit ’Abbruch’ verwerfen Sie die Wahl. Durch Klicken auf ’Hilfe’ aktivieren

Sie die Online-Hilfe.

SIPLACE-Linie einschalten

Linienrechner starten

Schalten Sie die unterbrechungsfreie Stromversorgung (USV) ein. Die

Linienrechner-Software wird hochgeladen. Nach ca. 2 Minuten wird das

Geben Sie im Editierfeld "login" plr eingeben und betätigen Sie die

RETURN-Taste.

Geben Sie im Editierfeld "Password" das Passwort ein und betätigen Sie

die RETURN-Taste. Ist keine Passworteingabe erforderlich, betätigen Sie

nur die RETURN-Taste. Nach ca. 3 Minuten wird auf dem Bildschirm der

Desktop (Stammfenster) mit der darüberliegenden Login-Dialogbox dar-

gestellt.

Geben Sie im Editierfeld "Benutzer" den in Ihrem Benutzerkonto festge-

legten Benutzernamen und im Editierfeld "Password" das dazugehörige

Passwort ein.

Klicken Sie zur Bestätigung OK an. Die Funktionen des LR-Programms

können jetzt entsprechend Ihrer Zugriffsrechte ausgeführt werden.

Stationen starten

ACHTUNG

Schalten Sie die Stationen und die Peripherie erst ein, wenn am Monitor

des Linienrechners das ’Desktop’-Menü angezeigt wird. Es könnten sonst

Kommunikationsprobleme auftreten.

Ehe Sie den Automaten einschalten ...

Führen Sie eine Sichtprüfung an den Automaten durch. Achten Sie insbe-

sondere darauf, dass sich keine Hindernisse im Verfahrbereich der Por-

tale befinden.

Kontrollieren Sie, dass sich die Z-Achsen aller Köpfe in ihrer oberen End-

stellung befinden.

Überprüfen Sie, ob die Strom- und Druckluftversorgung angeschlossen

sind.

Schalten Sie den Automaten mit dem Hauptschalter ein. Bei angeschlos-

senem Linienrechner und einwandfreier Kommunikation erscheint das

Hauptmenü für die Benutzerklasse ’Bediener’.
