32

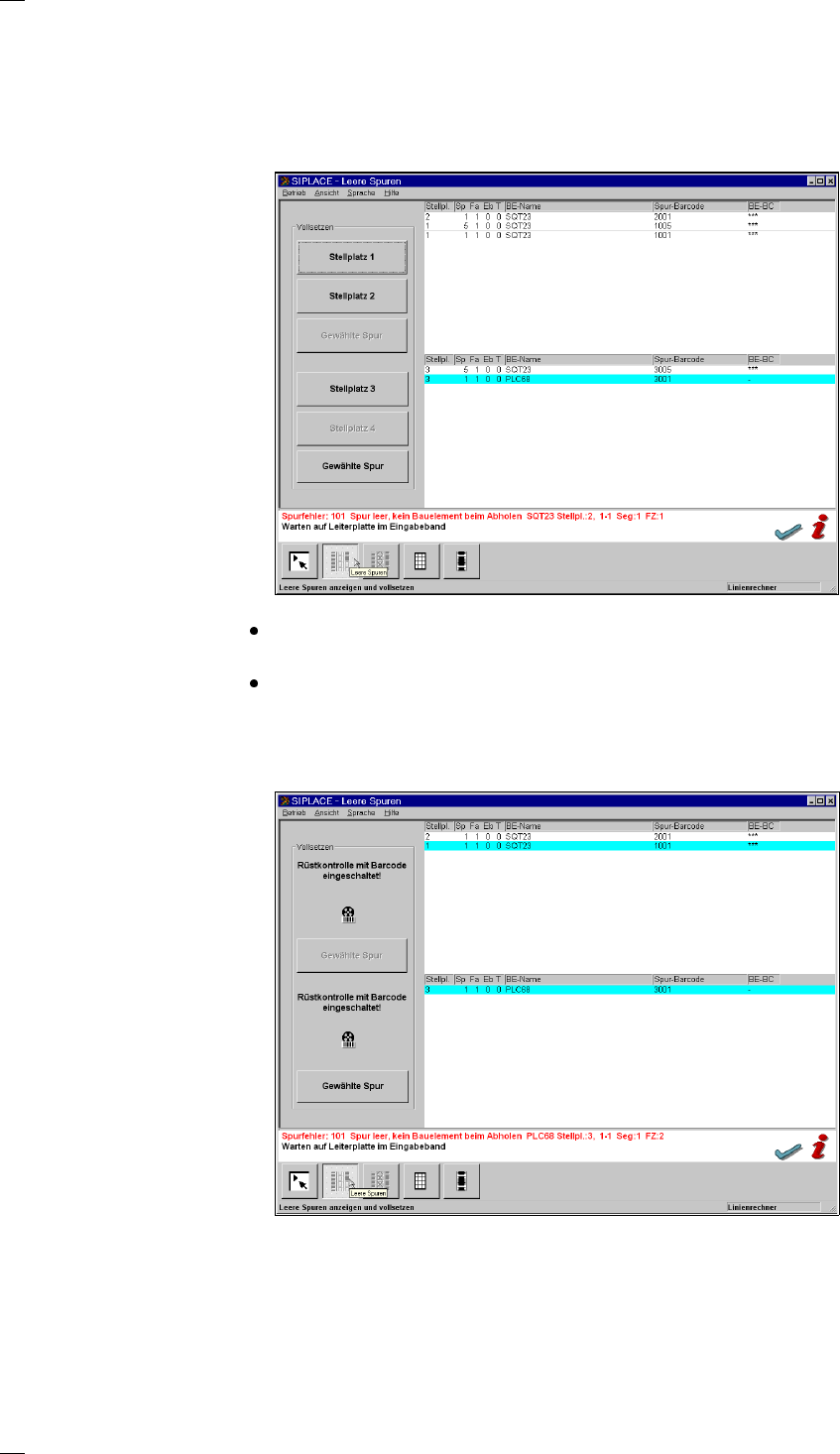

Menü ’Leere Spuren anzeigen und vollsetzen’
In diesem Menü werden leere Spuren von Zuführmodulen angezeigt.
Nach dem Auffüllen können Sie die Spuren vollsetzen.
Je nach aktivierter Option werden dazu folgende Untermenüs aufgerufen:
’Leere Spuren anzeigen ohne Rüstkontrolle’
Klicken Sie die Schaltfläche Stellplatz 1, 2, 3 oder 4 an, so wird der
gesamte gewählte Stellplatz auf ’voll’ gesetzt.
Wählen Sie ein bestimmtes Zuführmodul im Listenteil und klicken Sie auf
die Schaltfläche ’Gewählte Spur’, so wird die Einzelspur auf ’voll’ gesetzt.
’Leere Spuren anzeigen mit Rüstkontrolle’
Ist die Option ’Rüstkontrolle mit Barcode’ konfiguriert und aktiviert, so
erscheint das folgende Menü:
In diesem Menü lassen sich die Stellplätze 1 ... 4 bzw. einzelne Spuren,
die mit einem Barcode versehen sind, nicht auf ’voll’ setzen. Das Menü
bietet Ihnen neben der Anzeige der leeren Spuren die Möglichkeit, leere
Spuren, die nicht mit einem Barcode versehen sind, einzeln auf ’voll’ zu
setzen. Spuren ohne BE-Barcode sind in der Spalte BE-BC mit einem
Strich gekennzeichnet. Die Schaltfläche ’Gewählte Spur’ ist dabei akti-
viert.
33
Menü ’Magazine anzeigen und Füllstände verändern’
Dieses Menü gibt es nur für S-25 HM und F-Automaten.
Menü ’Linearförderer anzeigen und rütteln’
Haben Sie einen Linearförderer aufgefüllt, so können Sie diesen mit Hilfe
dieses Menüs anwählen und rütteln.
Wählen Sie den Linearförderer aus der Liste aus.
Klicken Sie auf die Schaltfläche ’Spur rütteln’. Der Pfeil in der Spalte ’Rüt-
telt’ zeigt an, dass dieses Modul gerüttelt wird.
Brechen Sie den Rüttelvorgang ab, indem Sie auf ’Rütteln beenden’ klik-
ken.
Menü ’Einzelfunktionen Portale 1/2/3/4’
Die Menüs ’Einzelfunktionen Portal 1’ bis ’Einzelfunktionen Portal 4’ sind
identisch.
Nur entsprechend ausgebildetes und qualifiziertes Perso-
nal darf das Menü ’Einzelfunktionen Portal X (X = 1, 2, 3 oder 4)’ aufrufen,
da unsachgemäßer Umgang mit den Automaten zu schwerer Körperver-
letzung sowie erheblichen Sachschäden führen kann.
Das Menü ’Einzelfunktionen Portal X’ hat folgende Untermenüs:
– Portalfunktionen
– Revolverkopffunktionen
– Vakuumtest Revolverkopf
– Pipettenoffset Revolverkopf
– Pipettenkonfiguration
– Pipettenwechslerkonfiguration Revolverkopf (falls diese Option installiert
und konfiguriert ist)
34

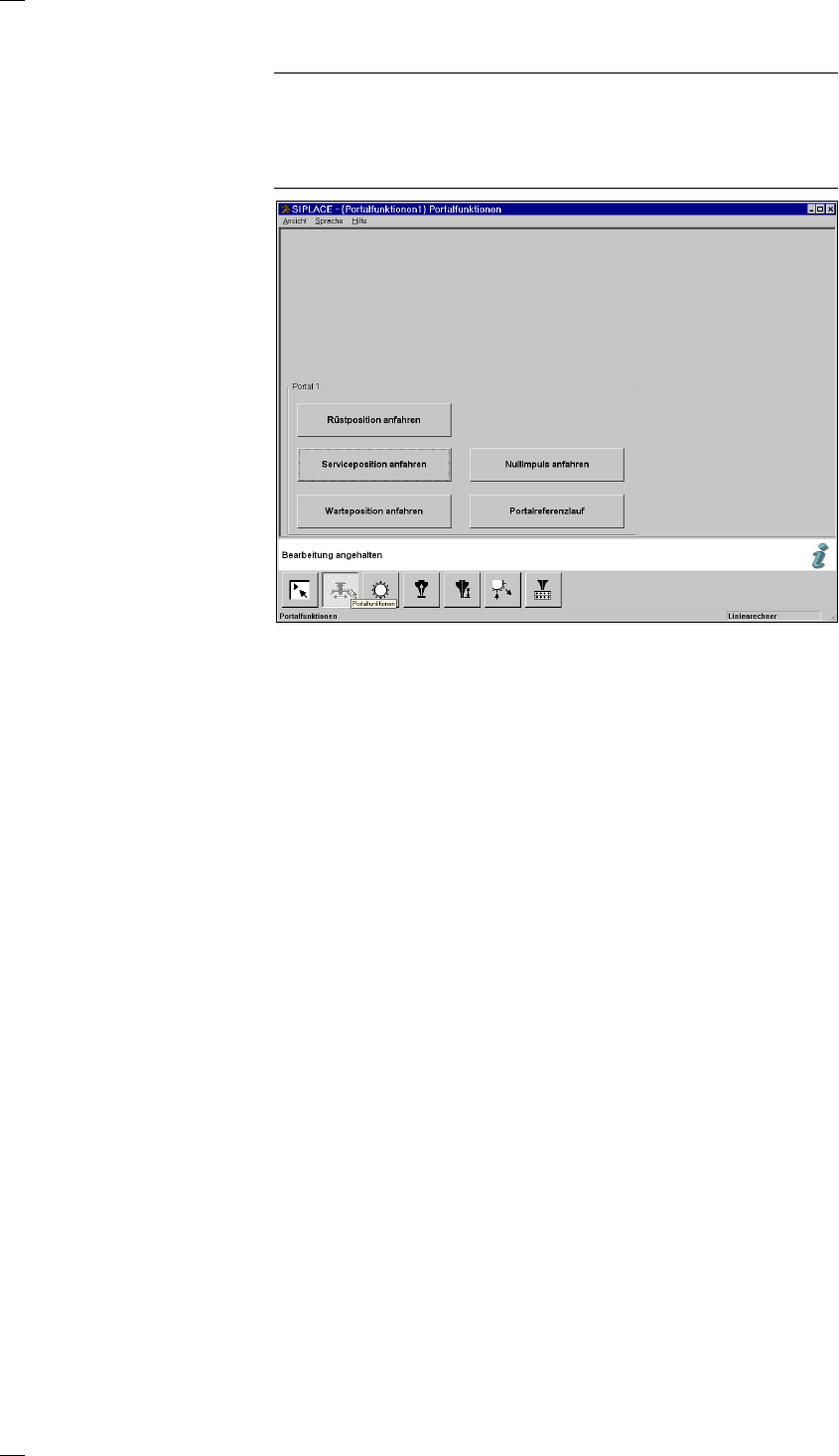

Menü ’Portalfunktionen’
HINWEIS
Alle Verfahrfunktionen der X- und Y-Portalachse müssen mit der Starttaste
ausgelöst werden. Sie werden dazu durch die Bildschirmanzeige ’Bitte
Starttaste betätigen’ aufgefordert. Sind noch Schutzhauben geöffnet, so
werden Sie aufgefordert, diese zu schließen.
Rüstposition Fahren Sie diese Position an, wenn Sie Zuführmodule nachfüllen oder
anfahren wechseln wollen.
Serviceposition Fahren Sie diese Position an, wenn Sie Servicearbeiten am Bestückkopf
anfahren oder am Portal durchführen wollen.
Warteposition Verfahren Sie das Portal in diese Position, wenn das Portal nicht benötigt
anfahren wird.
Nullimpuls anfahren Das Portal verfährt bis zum Erreichen des Nullimpulses.
Portal-Referenzlauf Das Portal führt einen Referenzlauf durch.
